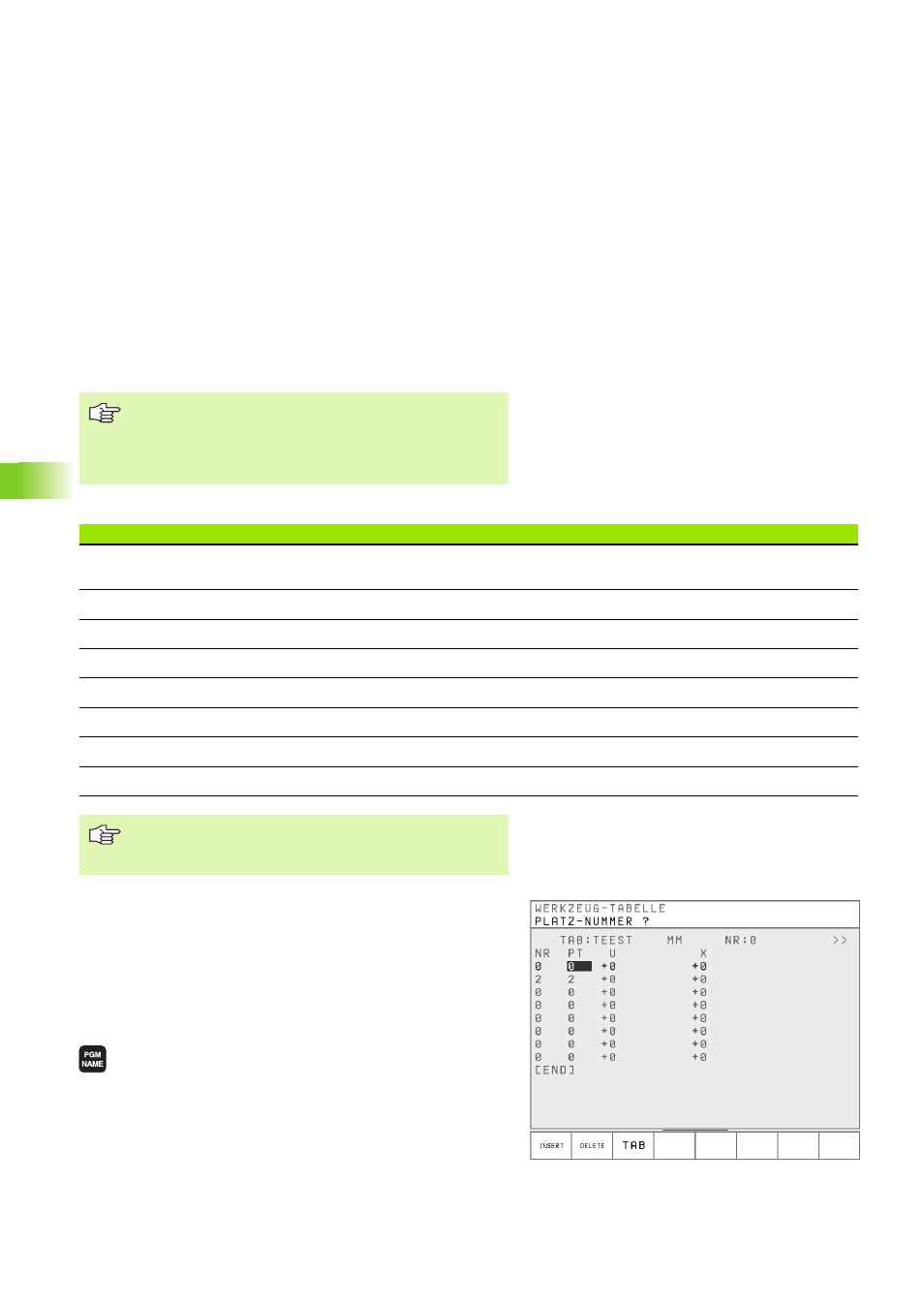

74 5 Programmieren: Werkzeuge
5.1 Elektr
oden
Elektroden-Daten in die Tabelle eingeben
In einer Werkzeug-Tabelle können Sie bis zu 999 Werkzeuge
definieren und deren Werkzeug-Daten speichern. Die Werkzeuge kön-
nen Sie einer Platznummer im Werkzeugmagazin zuweisen.
Werkzeug-Tabelle: Standard Werkzeug-Daten
Werkzeug-Tabellen editieren
Die für den Programmlauf gültige Werkzeug-Tabelle hat den Datei-
Namen TOOL.T und kann nur in der Betriebsart Programm-Einspei-
chern editiert werden. Werkzeug-Tabellen, die Sie archivieren oder für
den Programm-Test einsetzen wollen, geben Sie einen beliebigen
anderen Datei-Namen mit der Endung .T.
Beliebige andere Werkzeug-Tabelle öffnen:
8 Betriebsart Programm-Einspeichern wählen
8 Programmübersicht aufrufen
8 Wählen Sie die gewünschte TOOL-Tabelle und bestä-
tigen Sie mit der Taste ENT oder mit dem Softkey
SELECT.
Wenn Sie eine Werkzeug-Tabelle zum Editieren geöffnet haben, dann
können Sie das Hellfeld in der Tabelle mit den Pfeiltasten oder mit den
Softkeys auf jede beliebige Position bewegen. An einer beliebigen
Mit dem MP 7261 begrenzen Sie die Anzahl der Plätze im
Werkzeugmagazin. Ist der MP 7261=0, erfolgt keine Über-
prüfung.
Sofern Sie den MP7265=1 setzen, verhindern Sie eine
Mehrfachbelegung der Platznummer.
Abk. Eingaben Dialog
NR Nummer, mit der das Werkzeug im Programm aufgerufen wird
(z.B. 5) Werkzeug-Nummer?
PT Platznummer im Werkzeugmagazin Platz-Nummer?
U Werkzeug-Untermaß (Diametral) Werkzeug-Untermass? (Diametral)
X Werkzeug-Korrekturwert für die X-Achse Werkzeugkorrektur?
Y Werkzeug-Korrekturwert für die Y-Achse Werkzeugkorrektur?
Z Werkzeug-Korrekturwert für die Z-Achse Werkzeugkorrektur?
C Werkzeug-Korrekturwert für die C-Achse Werkzeugkorrektur?
R Korrekturwert für den Werkzeugradius R Werkzeug-Radius R?
Das Werkzeug-Untermaß aus der Tabelle ist nur dann
aktiv, wenn Sie beim TOOL CALL das Untermaß nicht
erneut definieren.
