HEIDENHAIN TNC 406, TNC 416 29
2.5 Bezugspunkt-Setz
en mi
t einer Antast-Elektr
o
de

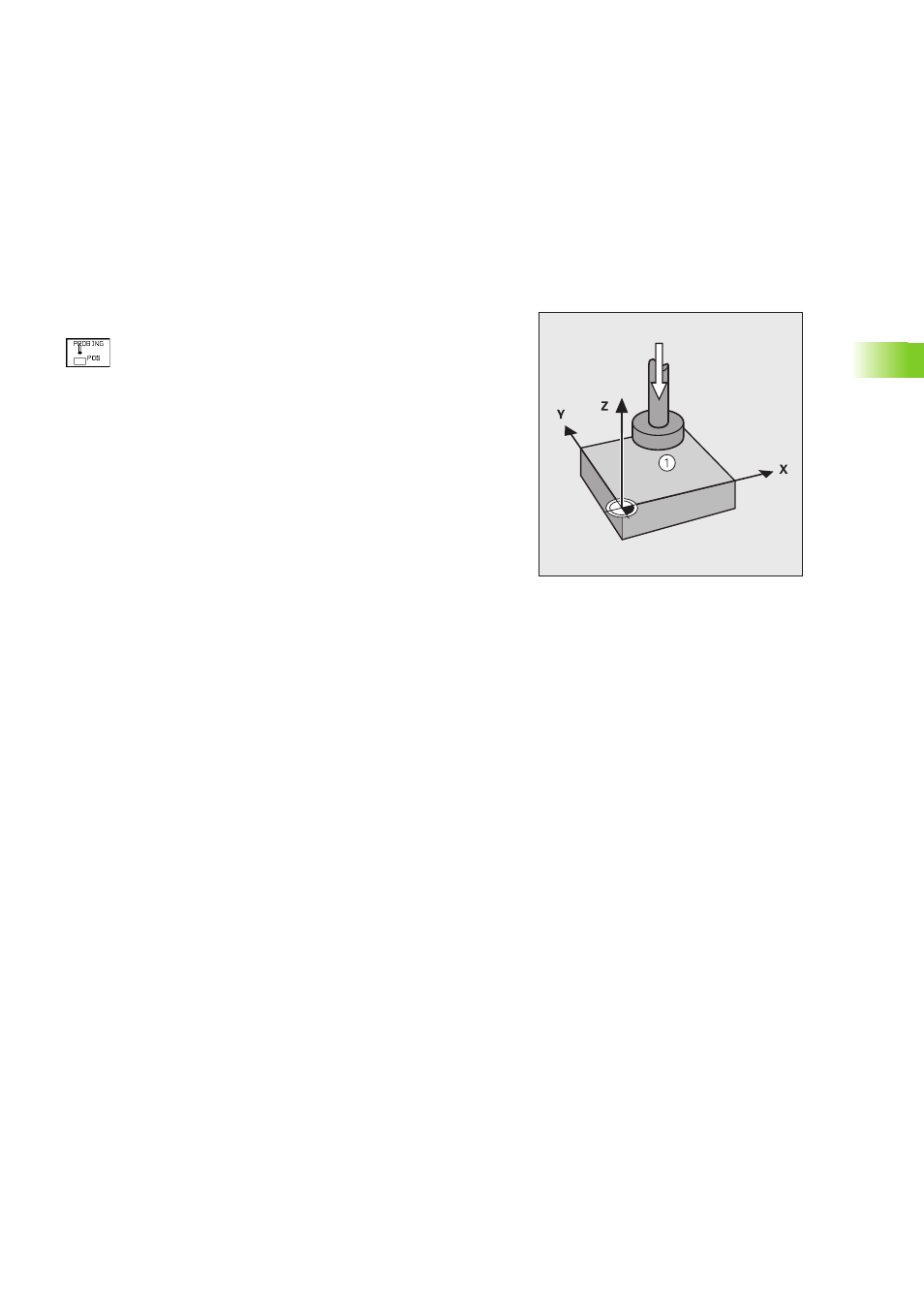

Bezugspunkt-Setzen in einer beliebigen Achse
8 Antastfunktion wählen: Softkey PROBING POS
drücken
8 Tastsystem in die Nähe des Antastpunkts positionie-
ren
8 Antastrichtung und gleichzeitig Achse wählen, für die
der Bezugspunkt gesetzt wird, z.B. Z in Richtung Z–
antasten: Über Softkey wählen
8 Antasten: Externe START-Taste drücken
8 Bezugspunkt: Soll-Koordinate eingeben, mit Taste
ENT übernehmen
Manuelles Antasten
Mit der Funktion PROBING DEPTH können Sie in einer wählbaren
Achse das Werkstück beliebig oft antasten. Alle übrigen Achsen kön-
nen Sie gleichzeitig mit dem Handrad verfahren. Diese Antastme-
thode eignet sich besonders zum Auffinden von Einsenkungen oder
Erhebungen.
Die TNC speichert jeweils den letzten Antastpunkt, nachdem Kontakt
zwischen Werkstück und Elektrode vorhanden war. Den Antastvor-
gang beenden Sie mit der Taste NC-STOP.
8 Antastfunktion PROBING DEPTH wählen
8 Antast-Elektrode in die Nähe des Antastpunkts fahren
8 Wegbegrenzung, d.h. maximal erlaubten Verfahrweg eingeben, den
die Elektrode in der Antastachse zurücklegen darf, mit ENT bestäti-
gen
8 Antastrichtung und gleichzeitig Achse wählen, für die der Bezugs-
punkt gesetzt wird, z.B. Z in Richtung Z– antasten
8 Antastvorgang starten. Die TNC fährt in der gewählten Achsrichtung
auf das Werkstück zu, bis Kontakt zwischen Werkstück und Elek-
trode erfolgt. Diese Koordinate speichert die TNC ab.
Der Antastvorgang wiederholt sich solange, bis Sie mit NC-STOP
das Antasten beenden
8 Verfahren Sie ggf. die übrigen Achsen mit dem Handrad, um
Einsenkungen oder Erhebungen zu finden
8 Soll-Koordinate des BEZUGSPUNKTs eingeben, mit ENT bestätigen
