6.4 Bahnbew
egung
e
n – r
ec
h
twinklig
e K
oor
dinat
en

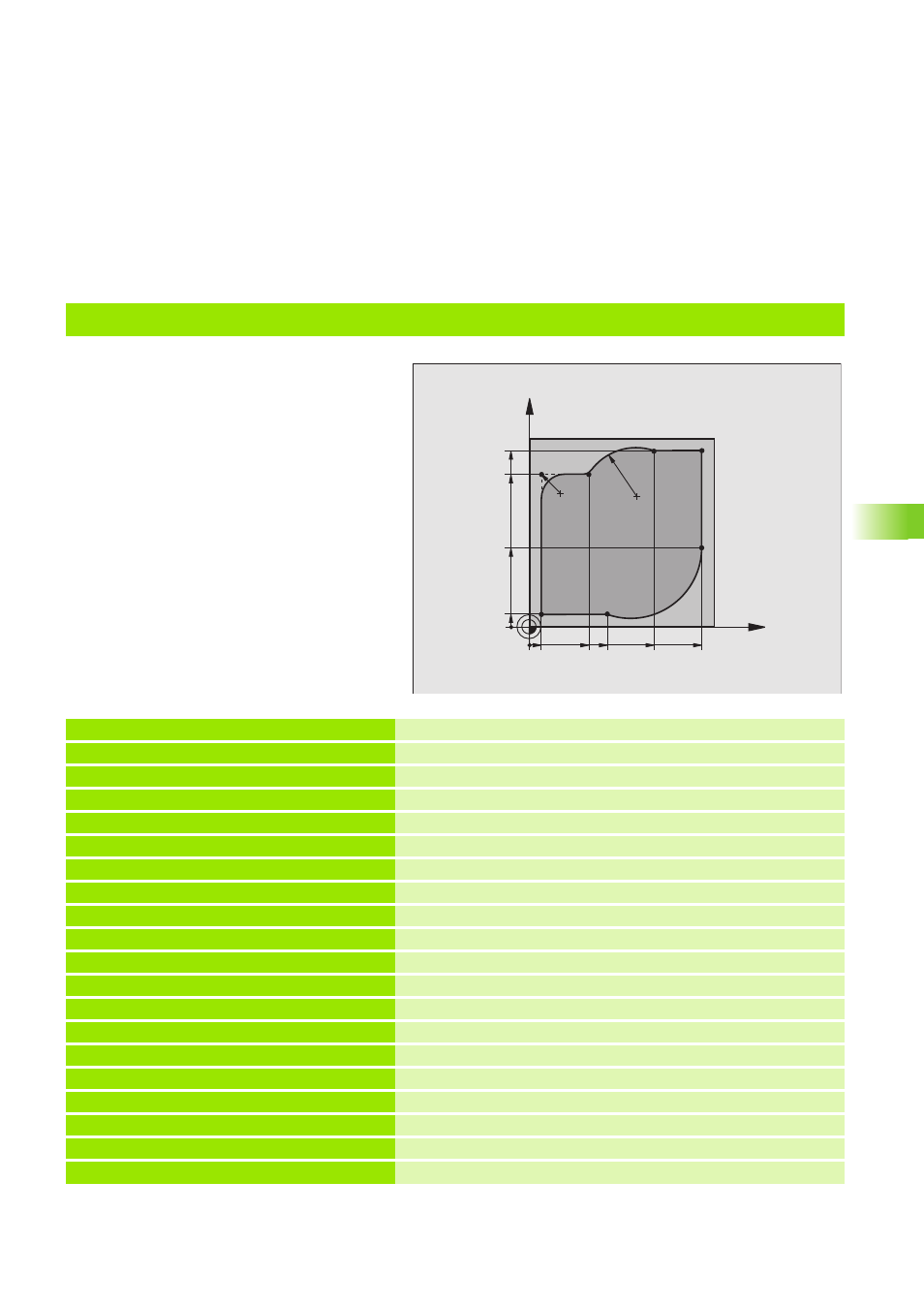

Beispiel: Kreisbewegung kartesisch
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition für grafische Simulation der Bearbeitung
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATOR
Zyklus GENERATOR (siehe „Zyklus 1 GENERATOR”, Seite 133)
4 CYCL DEF 1.1 P-TAB CUST1
Gewünschte Erodier-Tabelle, z.B. Tabelle CUST1
5 CYCL DEF 1.2 MAX=6 MIN=6
eine Leistungsstufe festlegen, z.B. 6
6 TOOL DEF 6 L+0 R+10
Elektroden-Definition im Programm
7 TOOL CALL 6 Z U+1,5
Elektroden-Aufruf in Zustellachse Z; Untermaß 1,5 mm
8 L Z+100 C+0 R0 F MAX M37
Freifahren in der Zustellachse; Elektrode orientieren; Erodieren AUS
9 L X-10 Y-10 R F MAX
Vorpositionieren in X und Y; Eilgang
10 L Z-5 R0 F MAX M
Auf Arbeitstiefe fahren
11 L X+5 Y+5 RL F M36
Kontur an Punkt 1 mit Radiuskorrektur anfahren; Erodieren ein
12 L X+5 Y+85 R F M
Punkt 2: erste Gerade für Ecke 2
13 RND R10 F
Radius mit R = 10 mm einfügen
14 L X+30 Y+85 R F M
Punkt 3 anfahren: Startpunkt des Kreises mit CR
15 CR X+70 Y+95 R+30 DR-
Punkt 4 anfahren: Endpunkt des Kreises mit CR, Radius 30 mm
16 L X+95 R F M
Punkt 5 anfahren
17 L X+95 Y+40 R F M
Punkt 6 anfahren
18 CT X+40 Y+5 R F M
Punkt 7 anfahren: Endpunkt des Kreises, Kreisbogen mit tangentia-
lem Anschluss an Punkt 6, TNC berechnet den Radius selbst
X
Y
95
5
95
5
85
40
40
30
70
R10
R30
