HEIDENHAIN TNC 406, TNC 416 187
1
0.2 T
eilef
amilien – Q-P
a
ramet
e
r stat
t Zahlen
w
er
te
10.2 Teilefamilien – Q-Parameter
statt Zahlenwerte
Mit der Q-Parameter-Funktion FN0: ZUWEISUNG können Sie Q-Para-
metern Zahlenwerte zuweisen. Dann setzen Sie im Bearbeitungs-Pro-
gramm statt dem Zahlenwert einen Q-Parameter ein.
NC-Beispielsätze
Für Teilefamilien programmieren Sie z.B. die charakteristischen Werk-
stück-Abmessungen als Q-Parameter.
Für die Bearbeitung der einzelnen Teile weisen Sie dann jedem dieser
Parameter einen entsprechenden Zahlenwert zu.

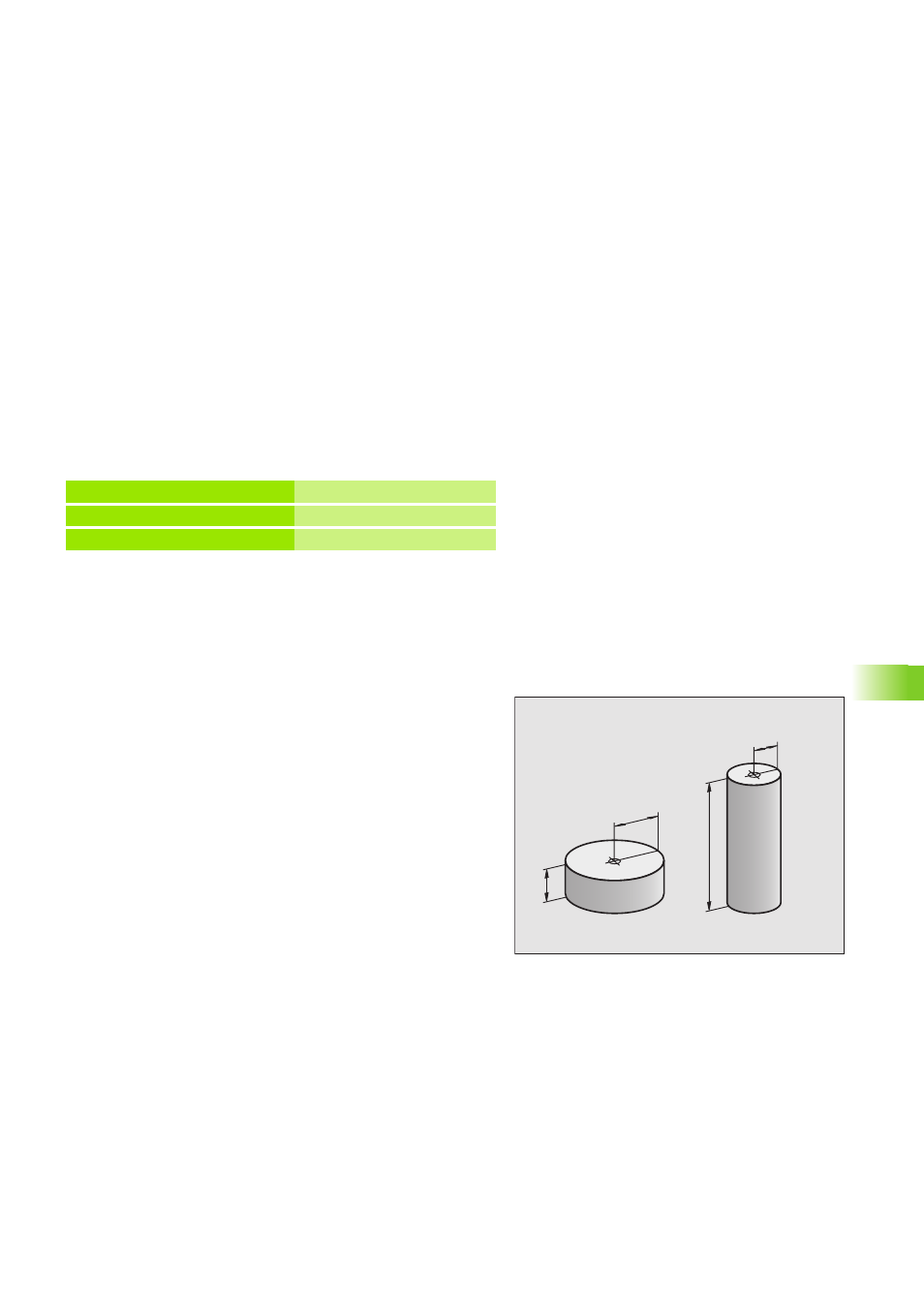

Beispiel
Zylinder mit Q-Parametern
15 FNO: Q10=25 Zuweisung
... Q10 erhält den Wert 25
25 L X +Q10 entspricht L X +25
Zylinder-Radius R = Q1
Zylinder-Höhe H = Q2
Zylinder Z1 Q1 = +30
Q2 = +10
Zylinder Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
