96 6 Programmieren: Konturen programmieren
6.4 Bahnbew
egung
e
n – r
ec
h
twinklig
e K
oor
dinat
en

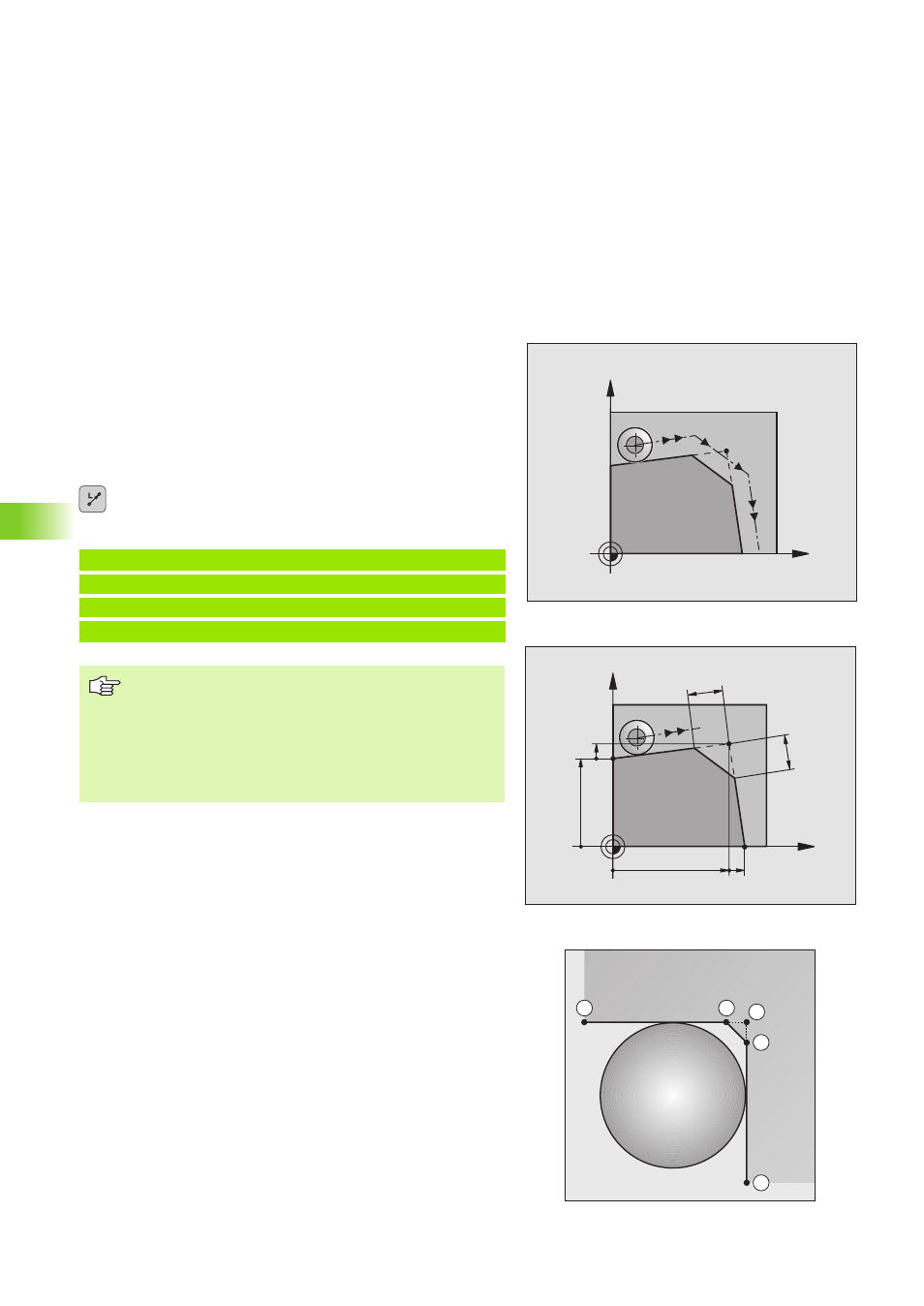

Fase zwischen zwei Geraden einfügen
Konturecken, die durch den Schnitt zweier Geraden entstehen, kön-
nen Sie mit einer Fase versehen.
„ In den Geradensätzen vor und nach dem Fasen-Satz programmieren
Sie jeweils beide Koordinaten der Ebene, in der die Fase ausgeführt
wird
„ Die Radiuskorrektur vor und nach dem Fasen-Satz muss gleich sein
„
Die Fase muss mit dem aktuellen Werkzeug ausführbar sein
(Im Bild rechts unten ist der Werkzeugradius zu groß)
8 Fasen-Abschnitt : Eingage der Länge L des Fasenab-
schnitts ohne Angabe einer Achsbezeichnung
NC-Beispielsätze
7 L X+0 Y+30 RL F M
8 L X+40 IY+5 R F M
9 L 12
10 L IX+5 Y+0 R F M
„ Eine Kontur nicht mit einem Fasen-Satz beginnen.
„
Eine Fase wird nur in der Bearbeitungsebene ausge-
führt.
„ Der Vorschub beim Fasen ist gleich dem davor pro-
grammierten Vorschub.
„ Der von der Fase abgeschnittene Eckpunkt E wird nicht
angefahren.
X
Y
1
E
2
Z
S
X
Y
40
12 30
5
12
5
