Seite 46
26
2 Handbetrieb, Einrichten und Antastfunktionen
2.4 Kalibr
ier
en und Einr
ic
ht
en

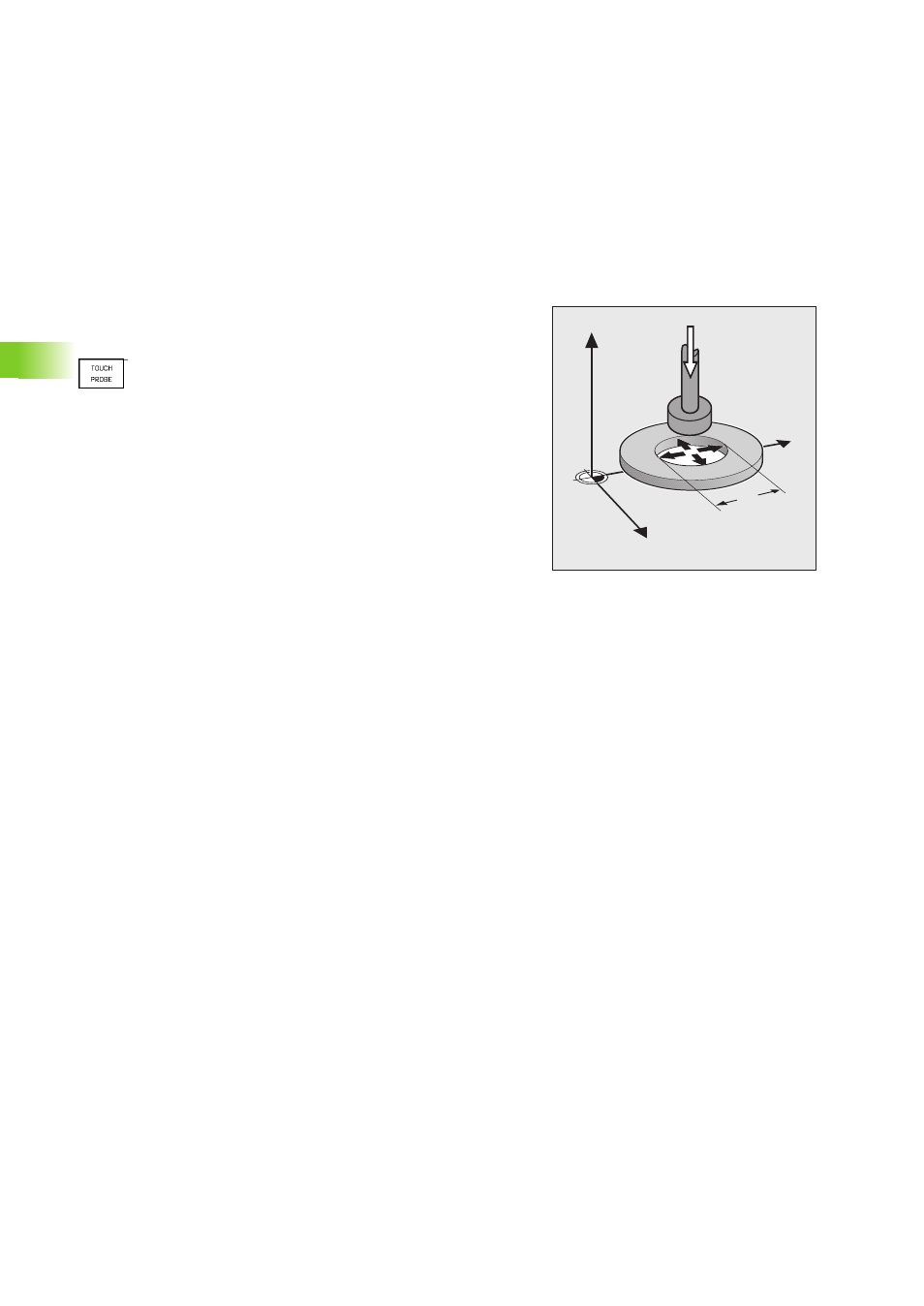

Kalibrieren des wirksamen Radius
8
Positionieren Sie die Antast-Elektrode in die Bohrung des Einstell-
rings
8
Kalibrierfunktion für den Elektroden-Radius wählen
(2. Softkey-Leiste)
8
Werkzeug-Achse wählen, Radius des Einstellrings ein-
geben
8
Antasten: 4 x externe START-Taste drücken. Die
Antast-Elektrode tastet in jede Achsrichtung eine
Position in der Bohrung an
8
Wenn Sie die Kalibrierfunktion jetzt beenden möch-
ten, dann Softkey END drücken
Kalibrierwerte anzeigen
Die wirksame Länge und der wirksame Radius der Antast-Elektrode
werden in der TNC gespeichert und bei späteren Einsätzen berück-
sichtigt.
Die gespeicherten Werte werden am Bildschirm angezeigt, wenn die
Kalibrierfunktionen erneut gewählt werden.
Y
X
Z
10
