218 11 Programm-Test und Programmlauf
1
1
.1 Gr
afik
en

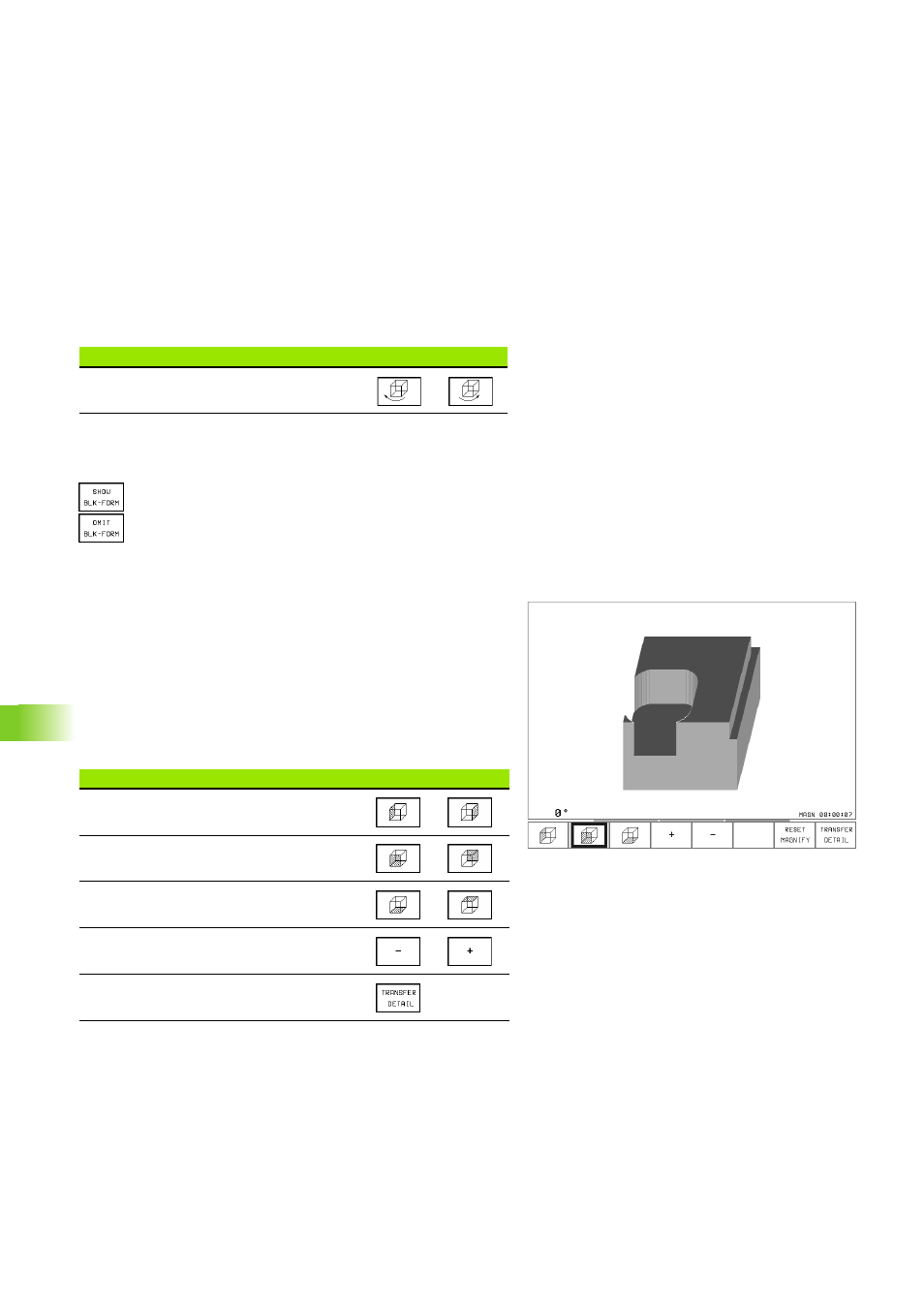

3D-Darstellung drehen
Softkey-Leiste umschalten, bis folgende Softkeys erscheinen:
Der aktuelle Drehwinkel der Darstellung steht links unter der Grafik.
Rahmen für die Umrisse des Rohteils ein- und ausblenden
8 Rahmen einblenden: Softkey SHOW BLK-FORM
8 Rahmen ausblenden: Softkey OMIT BLK-FORM
Ausschnitts-Vergrößerung
Den Ausschnitt können Sie in der Betriebsart Programm-Test ändern,
für
„
Darstellung in 3 Ebenen und die
„
3D-Darstellung
Dafür muss die grafische Simulation gestoppt sein. Eine Ausschnitts-
Vergrößerung ist immer in allen Darstellungsarten wirksam.
Softkey-Leiste in der Betriebsart Programm-Test umschalten, bis fol-
gende Softkeys erscheinen:
Ausschnitts-Vergrößerung ändern
Softkeys siehe Tabelle
8 Falls nötig, grafische Simulation stoppen
8 Werkstückseite mit Softkey (Tabelle) wählen
8 Rohteil verkleinern oder vergrößern: Softkey „–“ bzw. „+“ gedrückt
halten
8 Programm-Test oder Programmlauf neu starten mit Softkey START
(RESET + START stellt das ursprüngliche Rohteil wieder her)
Funktion Softkeys
Darstellung in 27°-Schritten
vertikal drehen
Funktion Softkeys
Linke/rechte Werkstückseite wählen
Vordere/hintere Werkstückseite wählen
Obere/untere Werkstückseite wählen
Schnittfläche zum Verkleinern oder
Vergrößern des Rohteils verschieben
Ausschnitt übernehmen
