HEIDENHAIN TNC 406, TNC 416 123
7.
3 Zusatz-F
u
nktionen für Bahn
v
e
rh
alt
e
n und K
o
or
dinat
e
nang
aben
7.3 Zusatz-Funktionen für
Bahnverhalten und
Koordinatenangaben
Einführung
Mit den folgenden Zusatz-Funktionen kann das Standard-Verhalten der
TNC bei bestimmten Bearbeitungs-Situationen gewollt geändert wer-
den:
„
Kleine Konturstufen bearbeiten
„ Offene Konturecken bearbeiten
„ Maschinenbezogene Koordinaten eingeben
„
Rückzug der Elektrode am Satzende auf den Satz-Anfangspunkt

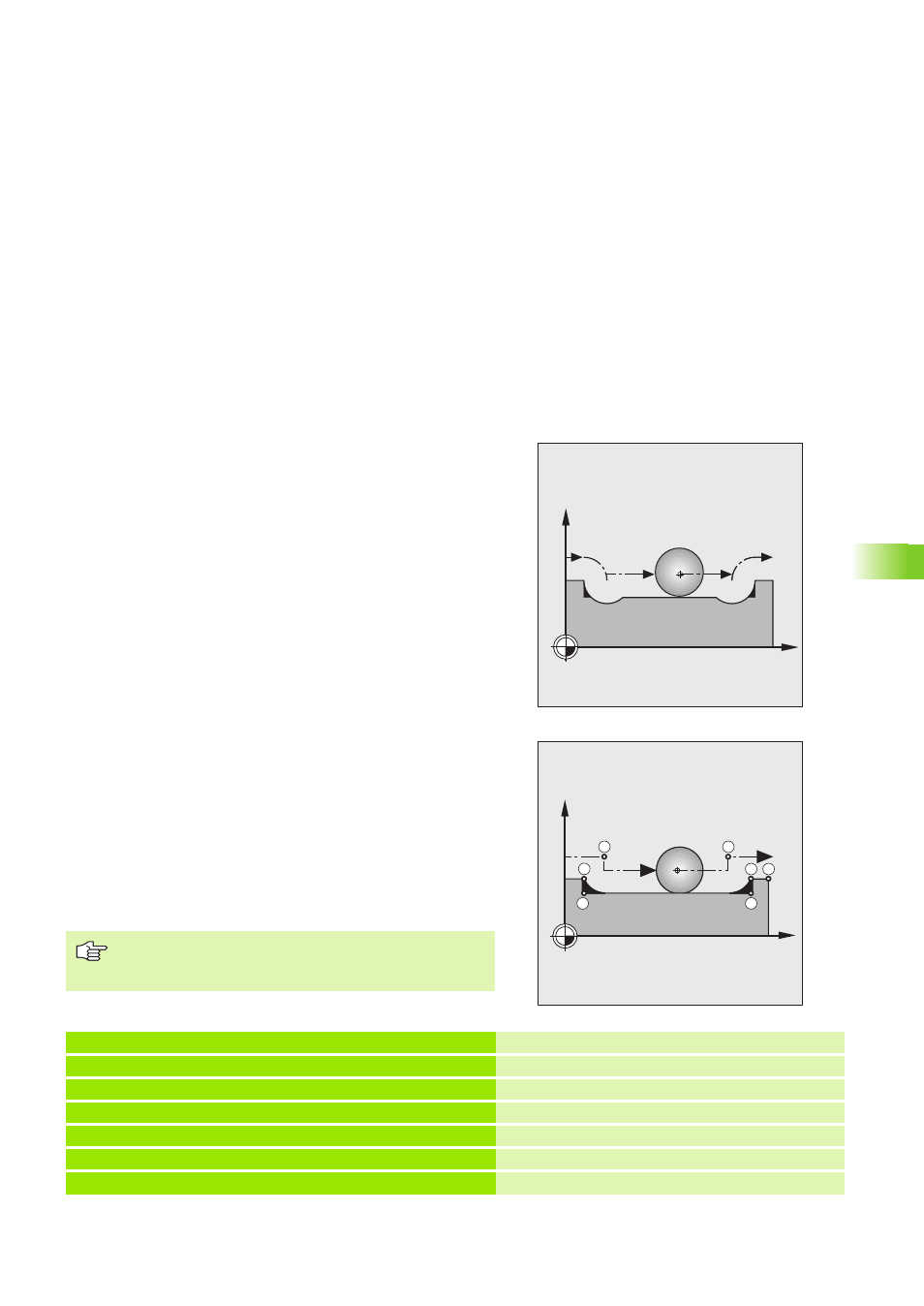

Kleine Konturstufen bearbeiten: M97
Standardverhalten-ohne M97
Die TNC fügt an der Außenecke einen Übergangskreis ein. Bei sehr
kleinen Konturstufen würde das Werkzeug dadurch die Kontur
beschädigen.
Die TNC unterbricht an solchen Stellen den Programmlauf und gibt die
Fehlermeldung „Werkzeug-Radius zu groß“ aus.
Verhalten mit M97
Die TNC ermittelt einen Bahnschnittpunkt (siehe Abb. rechts unten)für
die Konturelemente – wie bei Innenecken – und fährt das Werkzeug
über diesen Punkt.
Programmieren Sie M97 in dem Satz, in dem der Außeneckpunkt fest-
gelegt ist.
Wirkung
M97 wirkt nur in dem Programmsatz, in dem M97 programmiert ist.
NC-Beispielsätze
Die Konturecke wird mit M97 nur unvollständig bearbeitet.
Eventuell müssen Sie die Konturecke mit einem kleineren
Werkzeug nachbearbeiten.
Y
X
S
Y
X
13
14
16
15
17
S
5 TOOL DEF L ... R+20 Großer Werkzeug-Radius
...
13 L X ... Y ... R.. F .. M97 Konturpunkt 13 anfahren
14 L IY–0,5 .... R .. F.. Kleine Konturstufe 13 und 14 bearbeiten
15 L IX+100 ... Konturpunkt 15 anfahren
16 L IY+0,5 ... R .. F.. M97 Kleine Konturstufe 15 und 16 bearbeiten
17 L X .. Y ... Konturpunkt 17 anfahren
