Schraubenlinie (Helix)

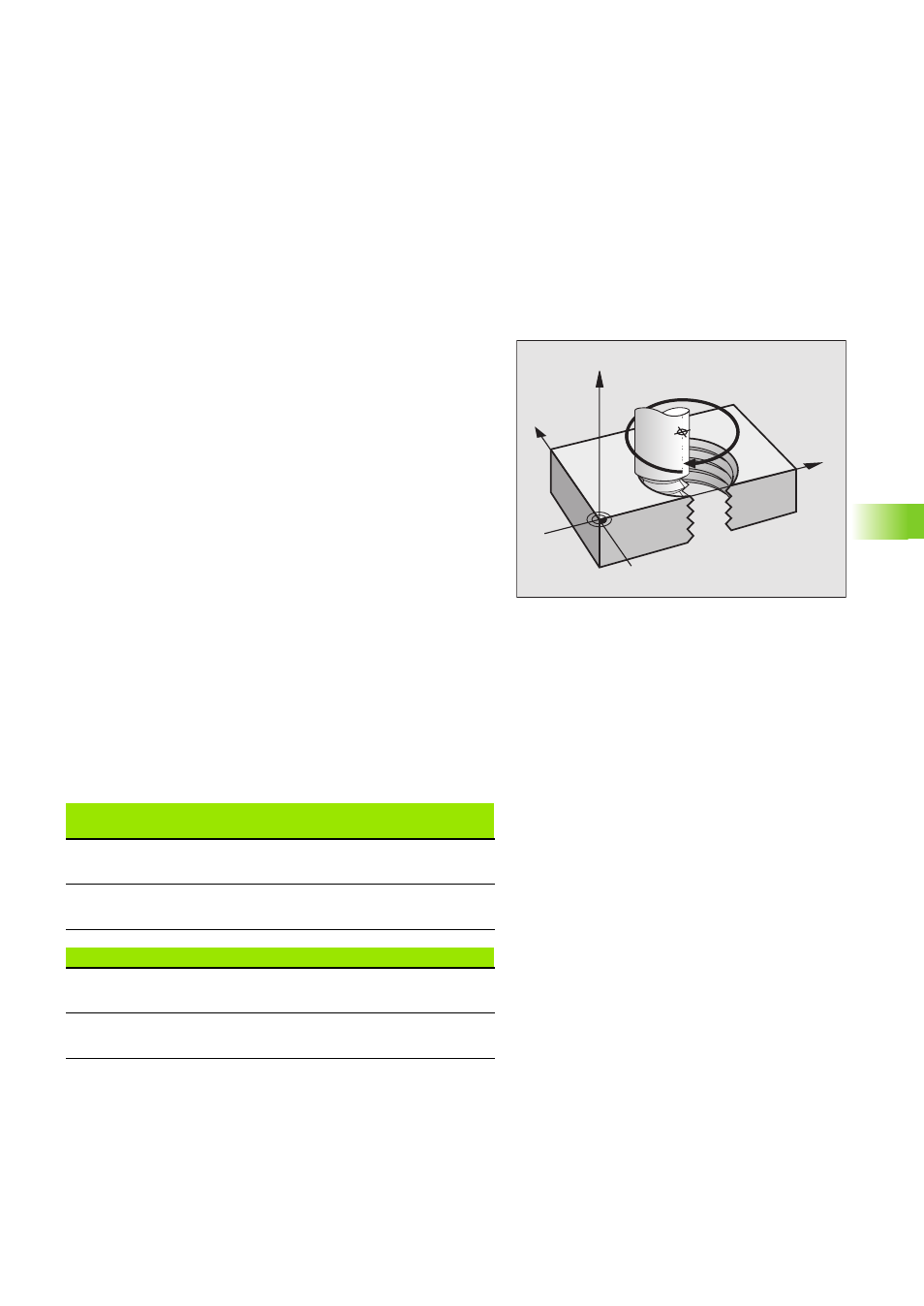

Eine Schraubenlinie entsteht aus der Überlagerung einer Kreisbewe-
gung und einer Geradenbewegung senkrecht dazu. Die Kreisbahn pro-
grammieren Sie in einer Hauptebene.
Die Bahnbewegungen für die Schraubenlinie können Sie nur in Polar-
koordinaten programmieren.
Einsatz
Innen- und Außengewinde mit größeren Durchmessern
Schmiernuten
Berechnung der Schraubenlinie
Zum Programmieren benötigen Sie die inkrementale Angabe des
Gesamtwinkels, den das Werkzeug auf der Schraubenlinie fährt und
die Gesamthöhe der Schraubenlinie.
Für die Berechnung in Fräsrichtung von unten nach oben gilt:
Form der Schraubenlinie
Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn
und Radiuskorrektur für bestimmte Bahnformen.
Anzahl Gänge n
Gewindegänge + Gangüberlauf am
Gewindeanfang und -ende
Gesamthöhe h
Steigung P x Anzahl der Gänge n
Inkrementaler
Gesamtwinkel IPA
Anzahl der Gänge x 360° + Winkel für
Gewinde-Anfang + Winkel für Gangüberlauf
Anfangskoordinate Z
Steigung P x (Gewindegänge + Gangüberlauf
am Gewinde-Anfang)
Innengewinde
Arbeits-
richtung
Drehsinn
Radius-
korrektur
rechtsgängig
linksgängig
Z+
Z+
DR+
DR–
RL
RR
rechtsgängig
linksgängig
Z–
Z–
DR–
DR+
RR
RL
Außengewinde
rechtsgängig
linksgängig
Z+
Z+
DR+
DR–
RR
RL
rechtsgängig
linksgängig
Z–
Z–
DR–
DR+
RL
RR
