212 10 Programmieren: Q-Parameter
1
0
.9 Q-P
a
ra
met
e
r mit besonder
en F
u
nktionen

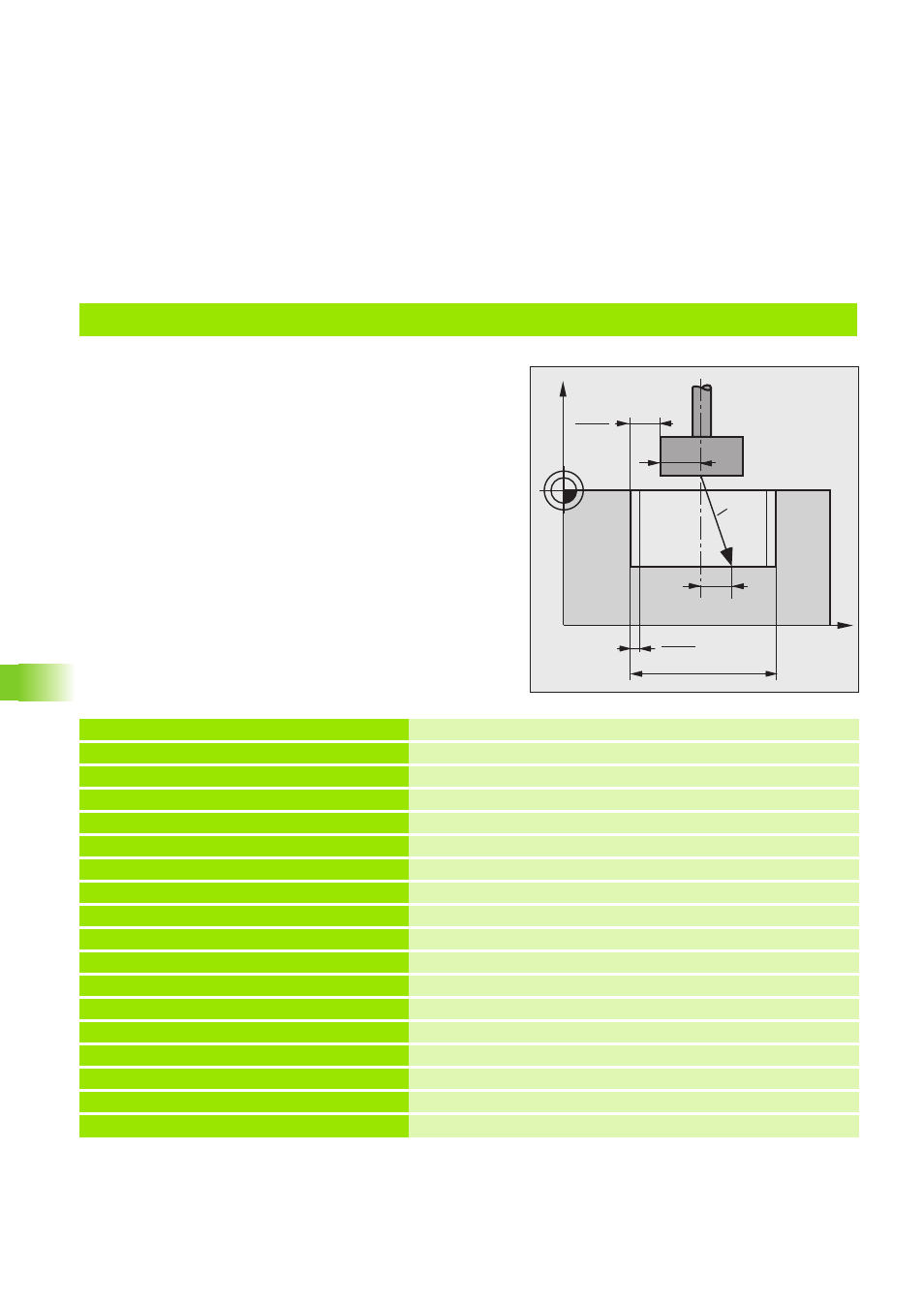

Beispiel: Senkung mit Zyklus Scheibe
Programm-Ablauf
„ Das Programm greift mit indizierter Datenzuwei-
sung über die Leistungsstufe auf das Mindest-
Untermaß UNS zu.
„ Das Mindest-Untermaß UNS steht in der
Erodier-Tabelle.
„ Berechnungen im Programm:
Untermaß UM = D – 2 • R
Aufweitradius RAD = 0,5 • ( UM – UNS )
„ Die Tiefe der Senkung T wird verringert um UNS
im Zyklus SCHEIBE programmiert. Der Elektro-
den-Radius muss größer sein als der Radius der
Senkung (= 0.5 • D=20 mm)
0 BEGIN PGM QSCH MM
1 FN 0: Q1 = – 10 Tiefe der Senkung T
2 FN 0: Q2 = + 40 Durchmesser der Senkung D
3 FN 0: Q99 = 6 Leistungsstufe
4 BLK FORM 0.1 Z X+0 Y+0 Z–20 Rohteil-Definition: MIN-Punkt
5 BLK FORM 0.2 X+100 Y+100 Z+0 Rohteil-Definition: MAX-Punkt
6 CYCL DEF 1.0 GENERATOR Zyklus GENERATOR (siehe „Zyklus 1 GENERATOR” auf Seite 133)
7 CYCL DEF 1.1 P-TAB 100 Gewünschte Erodier-Tabelle, z.B. Tabelle 100
8 CYCL DEF 1.2 MAX=6 MIN =6 Leistungsstufen festlegen
9 TOOL DEF 1 L+0 R+12 Elektroden-Definition im Programm
10 TOOL CALL 1 Z U+1 Elektroden-Aufruf in Zustellachse Z; Untermaß 1 mm
11 L Z+100 R0 F MAX M Freifahren in der Zustellachse; Eilgang; Elektrode einwechseln
12 L X+50 Y+50 Z+2 R0 FMAX M Startposition
13 FN 3: Q10 = +2 * +Q108 Elektrodendurchmesser berechnen
14 FN 2: Q10 = +Q2 – +Q10 Untermaß UM berechnen
15 TOOL CALL 1 Z UM +Q10 Werkzeug-Aufruf mit UM
16 FN 16: Q11 = Q231 (Q99) UNS ermitteln
17 FN 2: Q12 = +Q10 – +Q11 Aufweitradius RAD berechnen
X
Z
RAD
UM
2
D
Re
UNS
2
V
