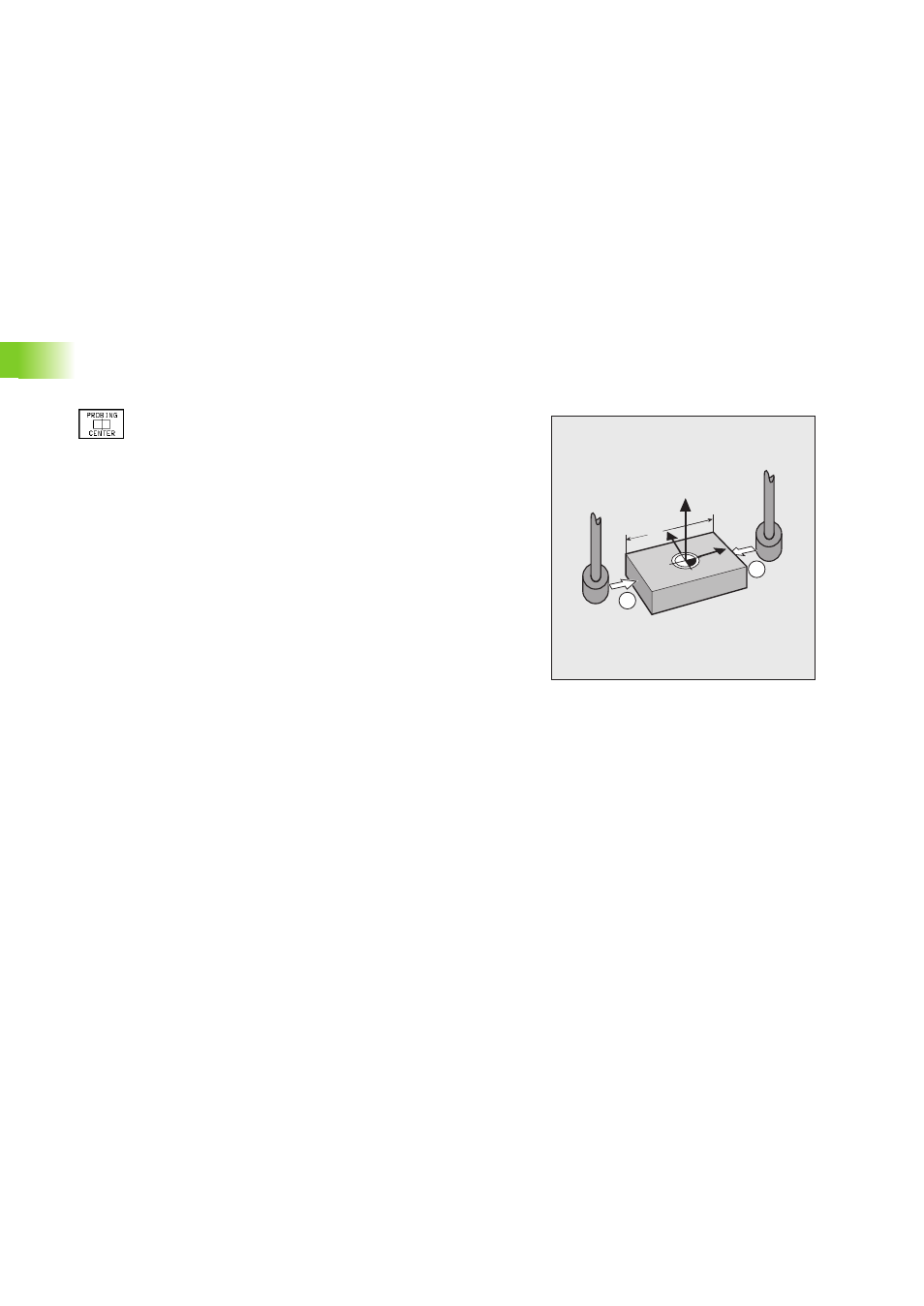

Werkstück-Mitte als Bezugspunkt
Mit der Funktion Werkstück-Mitte als Bezugspunkt können Sie den
Mittelpunkt quadratischer oder rechteckiger Werkstücke bestimmen
und als Bezugspunkt setzen. Das Werkstück muss dabei achsparallel
ausgerichtet sein.
8
Antastfunktion wählen: Softkey PROBING CENTER
drücken
8
Antast-Elektrode in die Nähe des ersten Antastpunkts
fahren
8
Antastrichtung über Softkey wählen, z. B. X+
8
Antasten: Externe START-Taste drücken
8
Antast-Elektrode in die Nähe des zweiten Antast-
punkts fahren
8
Antasten: Externe START-Taste drücken
8
Erste Koordinate des Bezugspunkts eingeben, z.B. auf
der X-Achse
8
Vorgang für dritten und vierten Antastpunkt wiederho-
len in der zweiten Achse, z.B. Y.
8
Zweite Koordinate des Bezugspunkts eingeben, z.B.
auf der Y-Achse
8
Antastfunktion beenden
