84

5 Programmieren: Werkzeuge

5.3 Werkzeug-Korrektur

Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für
Werkzeug-Länge in der Spindelachse und um den Werkzeug-Radius
in der Bearbeitungsebene.

Wenn Sie das Bearbeitungs-Programm direkt an der TNC erstellen,
ist die Werkzeug-Radiuskorrektur nur in der Bearbeitungsebene
wirksam. Die TNC berücksichtigt dabei bis zu fünf Achsen inkl. der
Drehachsen.

Wenn ein CAD-System Programm-Sätze mit Flächen-
normalen-Vektoren erstellt, kann die TNC eine dreidi-
mensionale Werkzeug-Korrektur durchführen, Siehe
„5.4 Dreidimensionale Werkzeug-Korrektur“.

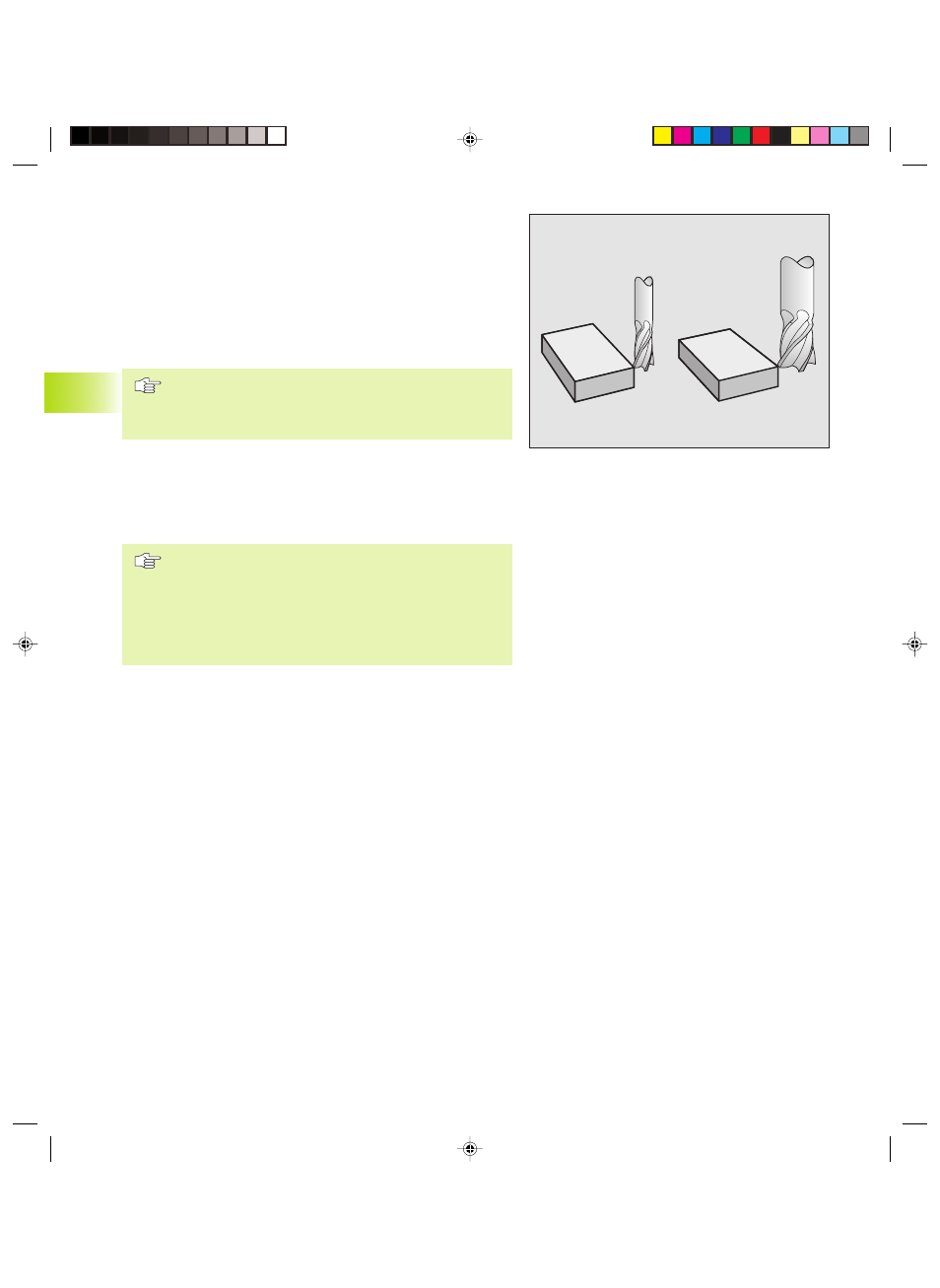

Werkzeug-Längenkorrektur

Die Werkzeug-Korrektur für die Länge wirkt, sobald Sie ein Werk-
zeug aufrufen und in der Spindelachse verfahren. Sie wird aufgeho-
ben, sobald ein Werkzeug mit der Länge L=0 aufgerufen wird.

Wenn Sie eine Längenkorrektur mit positivem Wert mit
TOOL CALL 0 aufheben, verringert sich der Abstand vom
Werkzeug zu Werkstück.

Nach einem Werkzeug-Aufruf TOOL CALL ändert sich der
programmierte Weg des Werkzeugs in der Spindelachse
um die Längendifferenz zwischen altem und neuem
Werkzeug.

Bei der Längenkorrektur werden Delta-Werte sowohl aus dem
TOOL CALL-Satz als auch aus der Werkzeug-Tabelle berücksichtigt

Korrekturwert = L + DL

TOOL CALL

+ DL

TAB

mit

L

Werkzeug-Länge L aus TOOL DEF-Satz oder Werk-
zeug-Tabelle

DL

TOOL CALL

Aufmaß DL für Länge aus TOOL CALL-Satz (von der
Positionsanzeige nicht berücksichtigt)

DL

TAB

Aufmaß DL für Länge aus der Werkzeug-Tabelle
