74
5 Programmieren: Werkzeuge
5.2 W
e
rk
z
eug-D
a
te
n

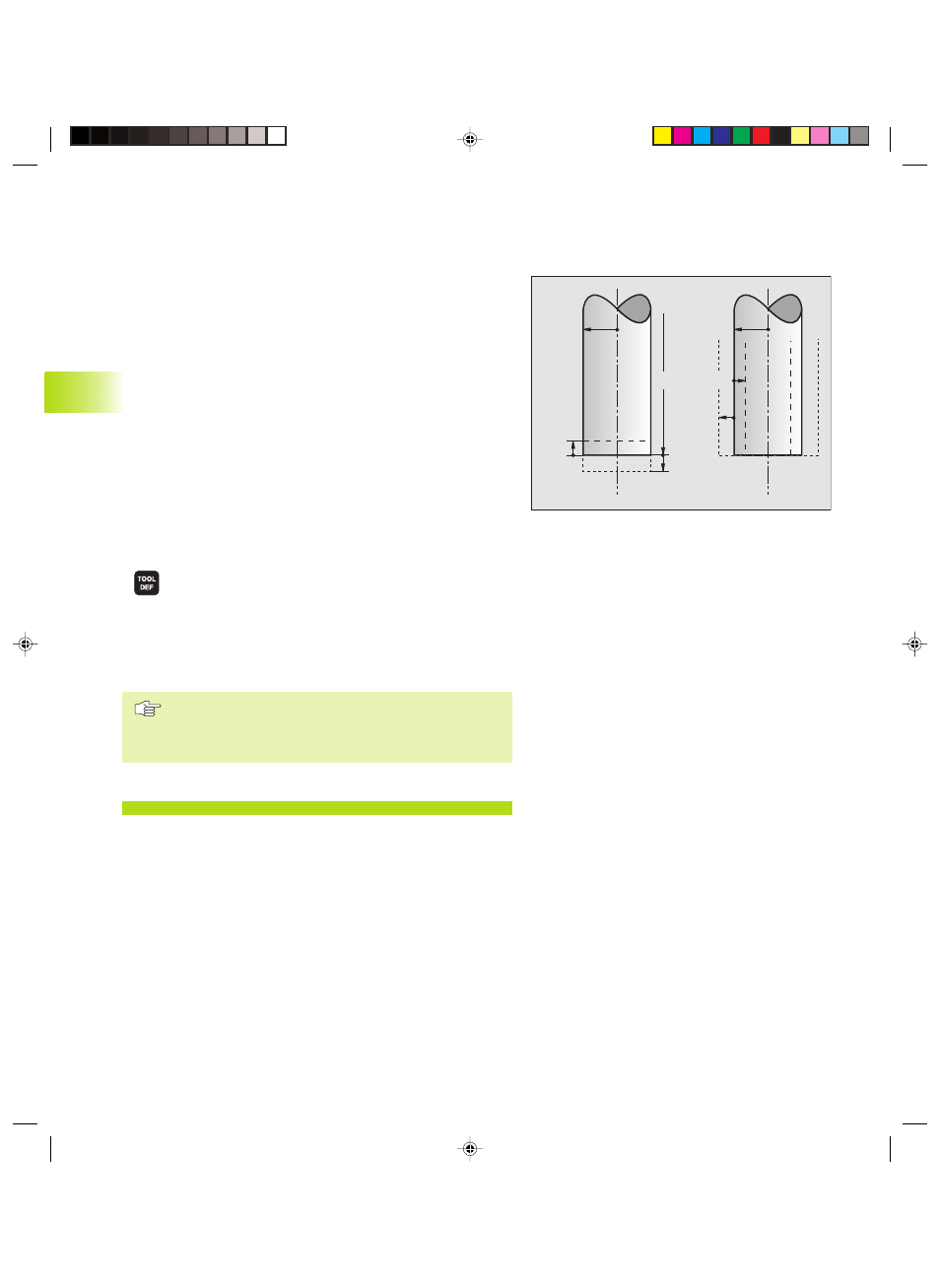

DR<0
DR>0
DL<0
R
DL>0
L
R
Werkzeug-Radius R
Den Werkzeug-Radius R geben Sie direkt ein.
Delta-Werte für Längen und Radien
Delta-Werte bezeichnen Abweichungen für die Länge und den
Radius von Werkzeugen.
Ein positiver Delta-Wert steht für ein Aufmaß (DL, DR, DR2>0). Bei
einer Bearbeitung mit Aufmaß geben Sie den Wert für das Aufmaß
beim Programmieren des Werkzeug-Aufrufs mit TOOL CALL ein.
Ein negativer Delta-Wert bedeutet ein Untermaß (DL, DR, DR2<0).
Ein Untermaß wird in der Werkzeug-Tabelle für den Verschleiß eines
Werkzeugs eingetragen.
Delta-Werte geben Sie als Zahlenwerte ein, in einem TOOL CALL-
Satz können Sie den Wert auch mit einem Q-Parameter übergeben.
Eingabebereich: Delta-Werte dürfen maximal ± 99,999 mm betragen.
Werkzeug-Daten ins Programm eingeben
Nummer, Länge und Radius für ein bestimmtes Werkzeug legen Sie
im Bearbeitungs-Programm einmal in einem TOOL DEF-Satz fest:
ú
Werkzeug-Definition wählen: Taste TOOL DEF drücken
ú
Werkzeug-Nummer eingeben: Mit der Werkzeug-
Nummer ein Werkzeug eindeutig kennzeichnen.
ú
Werkzeug-Länge eingeben: Korrekturwert für die
Länge
ú
Werkzeug-Radius eingeben
Während des Dialogs können Sie den Wert für die Länge
mit der Taste „Ist-Position-übernehmen“ direkt in das
Dialogfeld einfügen. Achten Sie darauf, daß dabei die
Werzeugachse in der Status-Anzeige markiert ist.
Beispiel NC-Satz
4 TOOL DEF 5 L+10 R+5
