6.5 Bahnbewegungen –
Polarkoordinaten

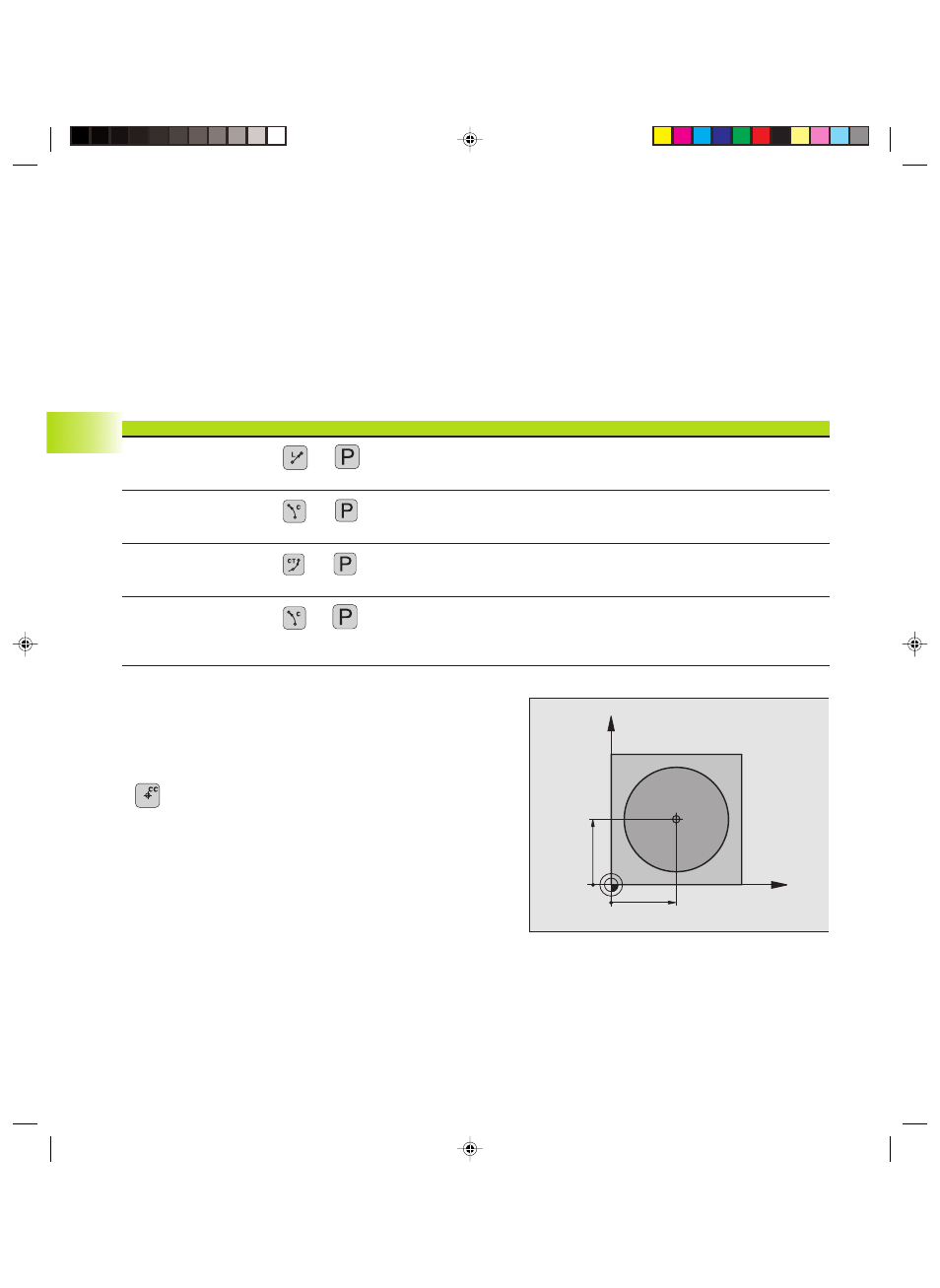

Mit Polarkoordinaten legen Sie eine Position über einen Winkel PA
und einen Abstand PR zu einem zuvor definierten Pol CC fest. Siehe
„4.1 Grundlagen“.
Polarkoordinaten setzen Sie vorteilhaft ein bei:
■ Positionen auf Kreisbögen
■ Werkstück-Zeichnungen mit Winkelangaben, z.B. bei Lochkreisen
Übersicht der Bahnfunktion mit Polarkoordinaten
Polarkoordinaten-Ursprung: Pol CC
Den Pol CC können Sie an beliebigen Stellen im Bearbeitungs-
Programm festlegen, bevor Sie Positionen durch Polarkoordinaten
angeben. Gehen Sie beim Festlegen des Pols vor, wie beim Pro-
grammieren des Kreismittelpunkts CC.
ú Koordinaten CC: Rechtwinklige Koordinaten für den
Pol eingeben oder
Um die zuletzt programmierte Position zu überneh-
men: Keine Koordinaten eingeben
X
Y
CC
X
CC
Y
CC
Funktion Bahnfunktionstasten
Gerade LP +
Kreisbogen CP +
Kreisbogen CTP +
Schraubenlinie (Helix) +
Werkzeug-Bewegung
Gerade
Kreisbahn um Kreismittelpunkt/Pol CC
zum Kreisbogen-Endpunkt
Kreisbahn mit tangentialem Anschluß
an vorheriges Konturelement
Überlagerung einer Kreisbahn mit
einer Geraden
Erforderliche Eingaben
Polarradius, Polarwinkel des
Geraden-Endpunkts
Polarwinkel des Kreisendpunkts,
Drehrichtung
Polarradius, Polarwinkel des
Kreisendpunkts
Polarradius, Polarwinkel des
Kreisendpunkts, Koordinate des
Endpunkts in der Werkzeugachse
