HEIDENHAIN TNC 426, TNC 430
Beachten Sie vor dem Programmieren
Die TNC positioniert das Werkzeug von der aktuellen
Position zunächst in der Bearbeitungsebene und an-
schließend in der Spindelachse auf den Startpunkt .
Werkzeug so vorpositionieren, daß keine Kollision mit
dem Werkstück oder Spannmitteln erfolgen kann.
ú

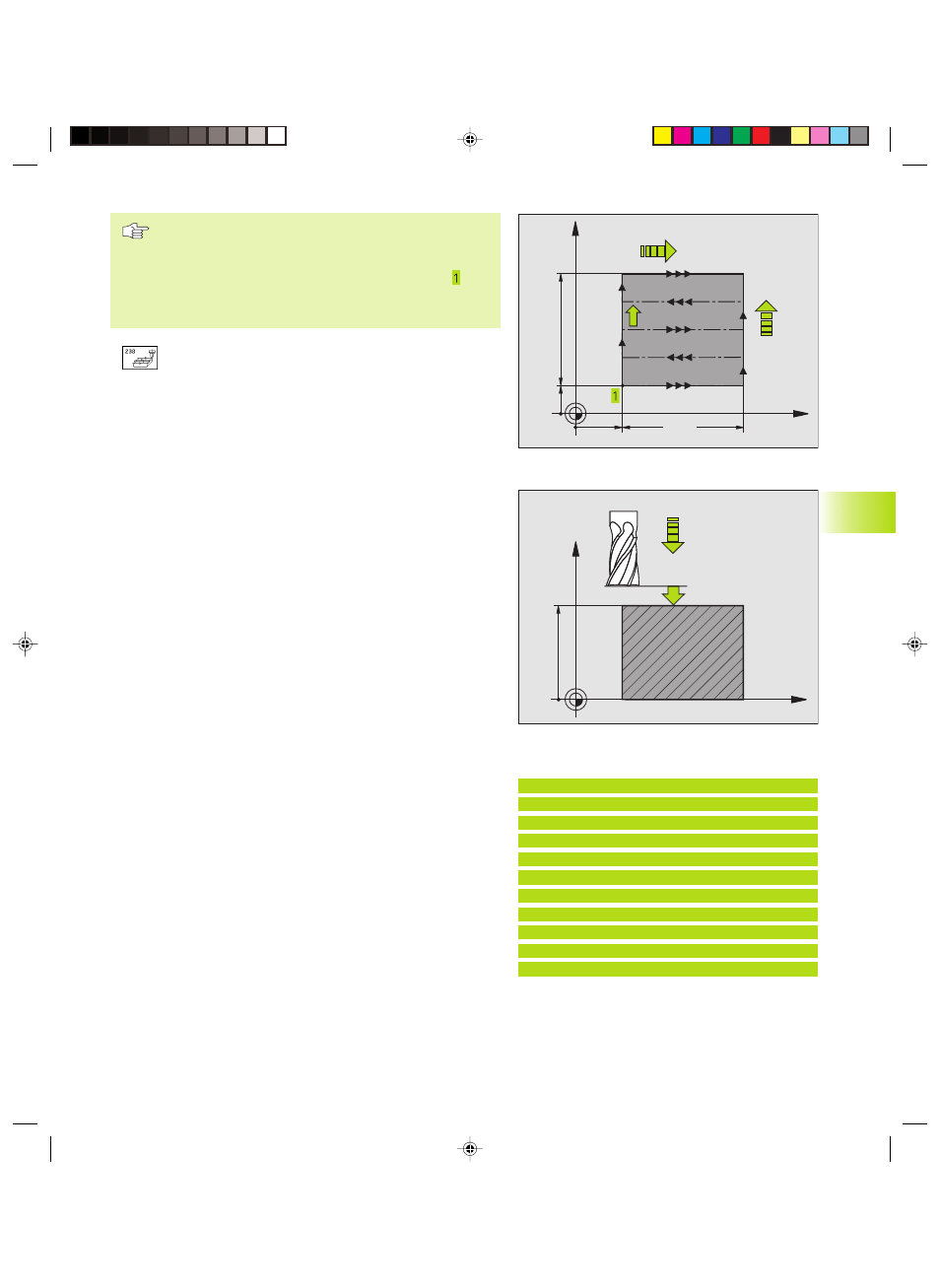

Startpunkt 1. Achse Q225 (absolut): Min-Punkt-Koordi-
nate der abzuzeilenden Fläche in der Hauptachse der
Bearbeitungsebene
ú
Startpunkt 2. Achse Q226 (absolut): Min-Punkt-Koordi-
nate der abzuzeilenden Fläche in der Nebenachse der
Bearbeitungsebene
ú
Startpunkt 3. Achse Q227 (absolut): Höhe in der
Spindelachse, auf der abgezeilt wird
ú
1. Seiten-Länge Q218 (inkremental): Länge der abzuzei-
lenden Fläche in der Hauptachse der Bearbei-
tungsebene, bezogen auf den Startpunkt 1. Achse
ú
2. Seiten-Länge Q219 (inkremental): Länge der abzu-
zeilenden Fläche in der Nebenachse der Bearbeitungs-
ebene, bezogen auf den Startpunkt 2. Achse
ú
Anzahl Schnitte Q240: Anzahl der Zeilen, auf denen die
TNC das Werkzeug in der Breite verfahren soll
ú
Vorschub Tiefenzustellung 206:Verfahrgeschwindigkeit
des Werkzeugs beim Fahren vom Sicherheits-Abstand
auf die Frästiefe in mm/min
ú
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
ú
Vorschub quer Q209: Verfahrgeschwindigkeit des
Werkzeugs beim Fahren auf die nächste Zeile in
mm/min; wenn Sie im Material quer fahren, dann
Q209 kleiner als Q207 eingeben; wenn Sie im Freien
quer fahren, dann darf Q209 größer als Q207 sein
ú
Sicherheits-Abstand Q200 (inkremental): zwischen
Werkzeugspitze und Frästiefe für Positionierung am
Zyklus-Anfang und am Zyklus-Ende
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
8.6 Zyklen zum
Abz
eilen
NC-Beispielsätze:
71 CYCL DEF 230 ABZEILEN
Q225=+10
;STARTPUNKT 1. ACHSE
Q226=+12
;STARTPUNKT 2. ACHSE
Q227=+2.5
;STARTPUNKT 3. ACHSE
Q218=150
;1. SEITEN-LAENGE
Q219=75
;2. SEITEN-LAENGE
Q240=25
;ANZAHL SCHNITTE
Q206=150
;VORSCHUB TIEFENZ.
Q207=500
;VORSCHUB FRAESEN
Q209=200
;VORSCHUB QUER
Q200=2
;SICHERHEITS-ABST.
