5 Programmieren: Werkzeuge
5
.5
Arbeit
en mit Sc
hnit
tdat
en-T
abellen

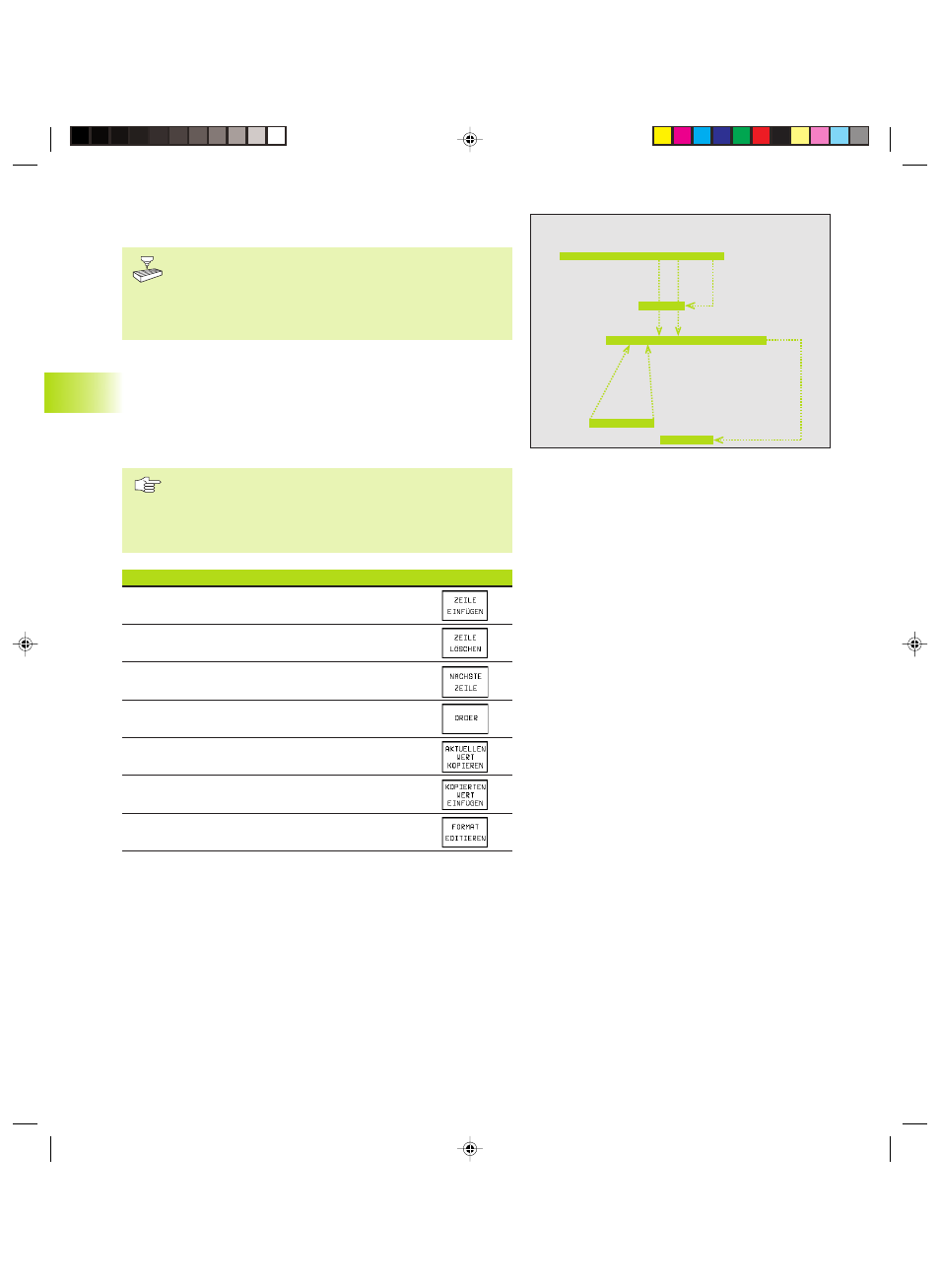

5.5 Arbeiten mit Schnittdaten-Tabellen
Die TNC muß vom Maschinenhersteller für das Arbeiten
mit Schnittdaten-Tabellen vorbereitet sein.
Ggf. stehen an Ihrer Maschine nicht alle hier beschriebe-
nen oder zusätzliche Funktionen zur Verfügung. Beachten
Sie Ihr Maschinenhandbuch.
Über Schnittdaten-Tabellen, in denen beliebige Werkstoff/Schneid-
stoff-Kombinationen festgelegt sind, kann die TNC aus der Schnitt-
geschwindigkeit V
C
und dem Zahnvorschub f
Z
die Spindeldrehzahl S
und den Bahnvorschub F berechnen. Grundlage für die Berechnung
ist, daß Sie im Programm das Werkstück-Material und in einer
Werkzeug-Tabelle verschiedene werkzeugspezifische Eigenschaften
festgelegt haben.
Bevor Sie Schnittdaten automatisch von der TNC berech-
nen lassen, müssen Sie in der Betriebsart Programm-
Test die Werkzeug-Tabelle aktiviert haben (Status S), aus
der die TNC die werkzeugspezifischen Daten entnehmen
soll.
Editierfunktionen für Schnittdaten-Tabellen
Softkey
Zeile einfügen
Zeile löschen
Sprung zum Anfang der nächsten Zeile
Tabellen sortieren (spaltenorientiert)
Hell hinterlegtes Feld kopieren (2. Softkey-Ebene)
Kopiertes Feld einfügen (2. Softkey-Ebene)
Tabellenformat editieren (2. Softkey-Ebene)
DATEI: TOOL.T
MM
T
R
CUT.
TYP
TMAT
CDT
0
...
...
...
...
...
1
...
...
...
...
...
2
+5
4
MILL
HSS
PRO1
3
...
...
...
...
...
4
...
...
...
...
...
0 BEGIN PGM xxx.H MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 Z X+100 Y+100 Z+0
3 WMAT "ST65"
4 ...
5 TOOL CALL 2 Z S1273 F305
DATEI: PRO1.CDT
NR WMAT TMAT
Vc1
F1
0
...
...
...
...
1
...
...
...
...
2
ST65
HSS
40
0.06
3
...
...
...
...
4
...
...
...
...
