1 Einführung

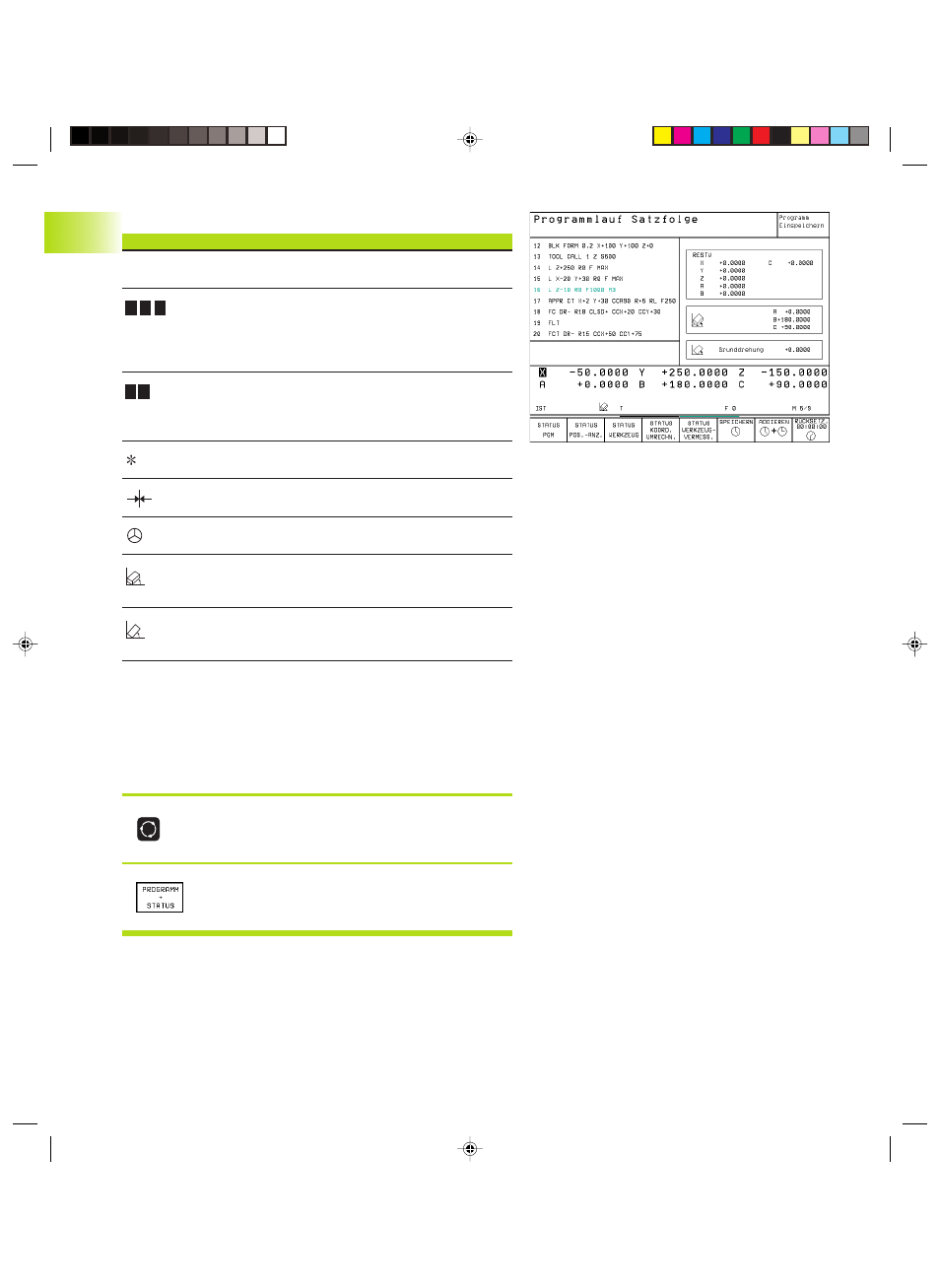

Informationen der Status-Anzeige
Symbol Bedeutung
IST
Ist- oder Soll-Koordinaten der aktuellen Position
X
Y
Z
Maschinenachsen; Hilfsachsen zeigt die TNC mit kleinen
Buchstaben an. Die Reihenfolge und Anzahl der ange-
zeigten Achsen legt Ihr Maschinenhersteller fest.
Beachten Sie Ihr Maschinenhandbuch
F S
M
Die Anzeige des Vorschubs in Zoll entspricht dem
zehnten Teil des wirksamen Wertes.
Drehzahl S, Vorschub F und wirksame Zusatzfunktion M
Programmlauf ist gestartet
Achse ist geklemmt
Achse kann mit dem Handrad verfahren werden
Achsen werden in geschwenkter Bearbeitungsebene
verfahren
Achsen werden unter Berücksichtigung der Grund-
drehung verfahren
Zusätzliche Status-Anzeigen
Die zusätzlichen Status-Anzeigen geben detaillierte Informationen
zum Programm-Ablauf. Sie lassen sich in allen Betriebsarten aufru-
fen, mit Ausnahme von Programm-Einspeichern/Editieren.
Zusätzliche Status-Anzeige einschalten
Softkey-Leiste für die Bildschirm-Aufteilung
aufrufen
<
Bildschirmdarstellung mit zusätzlicher Status-
Anzeige wählen
