85 HEIDENHAIN TNC 426, TNC 430
Werkzeug-Radiuskorrektur
Der Programm-Satz für eine Werkzeug-Bewegung enthält
■ RL oder RR für eine Radiuskorrektur
■ R+ oder R–, für eine Radiuskorrektur bei einer achsparallelen
Verfahrbewegung
■ R0, wenn keine Radiuskorrektur ausgeführt werden soll
Die Radiuskorrektur wirkt, sobald ein Werkzeug aufgerufen und in
der Bearbeitungsebene mit RL oder RR verfahren wird.
Die TNC hebt die Radiuskorrektur auch auf, wenn Sie:
■ einen Positioniersatz mit R0 programmieren
■ die Kontur mit der Funktion DEP verlassen
■ einen PGM CALL programmieren
■ ein neues Programm mit PGM MGT anwählen
Bei der Radiuskorrektur werden Delta-Werte sowohl aus dem
TOOL CALL-Satz als auch aus der Werkzeug-Tabelle berücksichtigt:
Korrekturwert = R + DR
TOOL CALL
+ DR
TAB
mit
R Werkzeug-Radius R aus TOOL DEF-Satz oder Werk-
zeug-Tabelle
DR
TOOL CALL
Aufmaß DR für Radius aus TOOL CALL-Satz (von der
Positionsanzeige nicht berücksichtigt)
DR
TAB
Aufmaß DR für Radius aus der Werkzeug-Tabelle

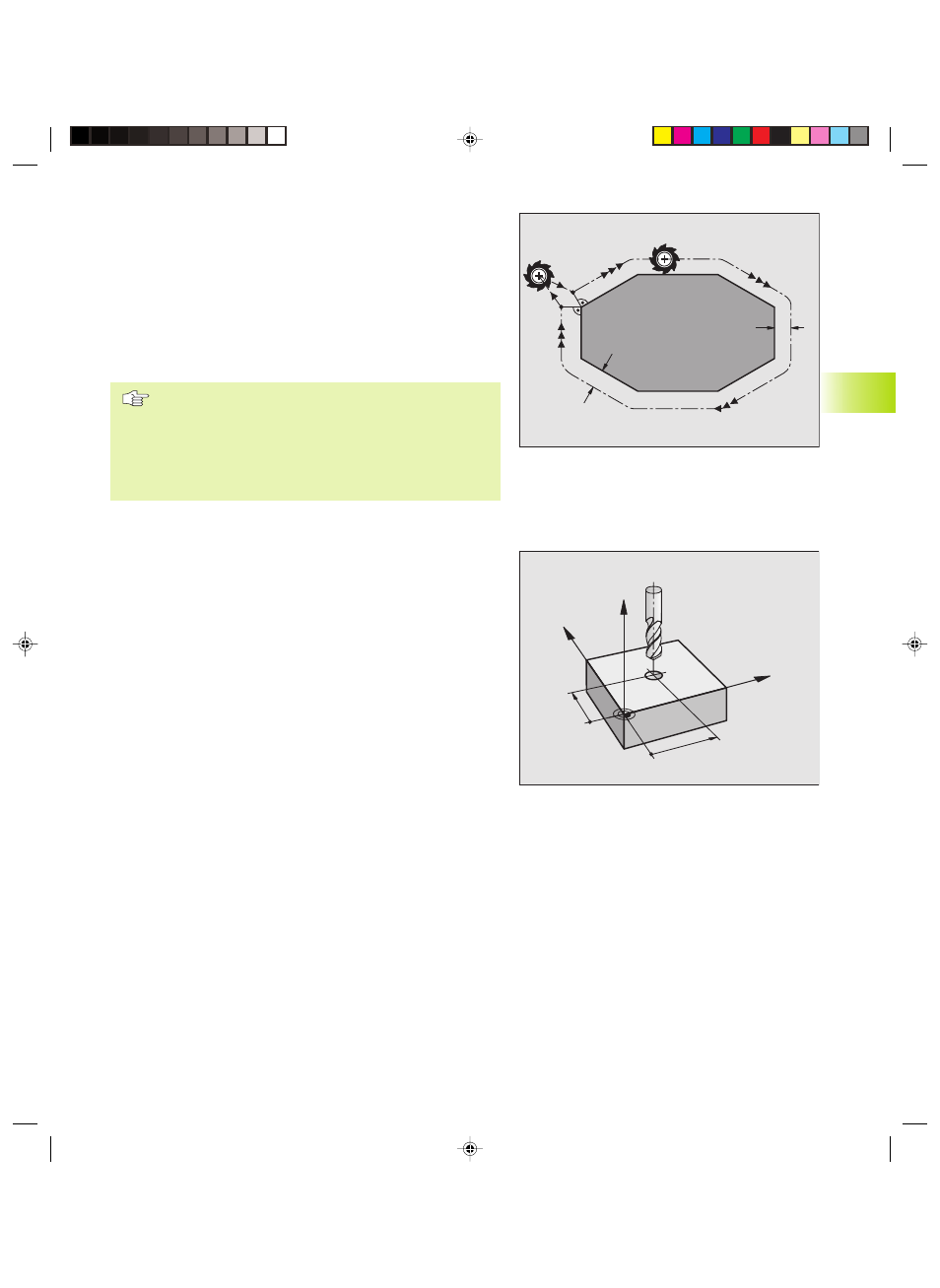

Bahnbewegungen ohne Radiuskorrektur: R0
Das Werkzeug verfährt in der Bearbeitungsebene mit seinem
Mittelpunkt auf der programmierten Bahn, bzw. auf die program-
mierten Koordinaten.
Anwendung: Bohren, Vorpositionieren
Siehe Bild rechts.
Bahnbewegungen mit Radiuskorrektur: RR und RL
RR Das Werkzeug verfährt rechts von der Kontur
RL Das Werkzeug verfährt links von der Kontur
Der Werkzeug-Mittelpunkt hat dabei den Abstand des Werkzeug-
Radius von der programmierten Kontur. „Rechts“ und „links“
bezeichnet die Lage des Werkzeugs in Verfahrrichtung entlang der
Werkstück-Kontur. Siehe Bilder der nächsten Seite.
5
.3
W
e
rk
z
eug-K
or
rekt
ur
R
R
R0
RL
Y
X
Z
X
Y
