185 HEIDENHAIN TNC 426, TNC 430

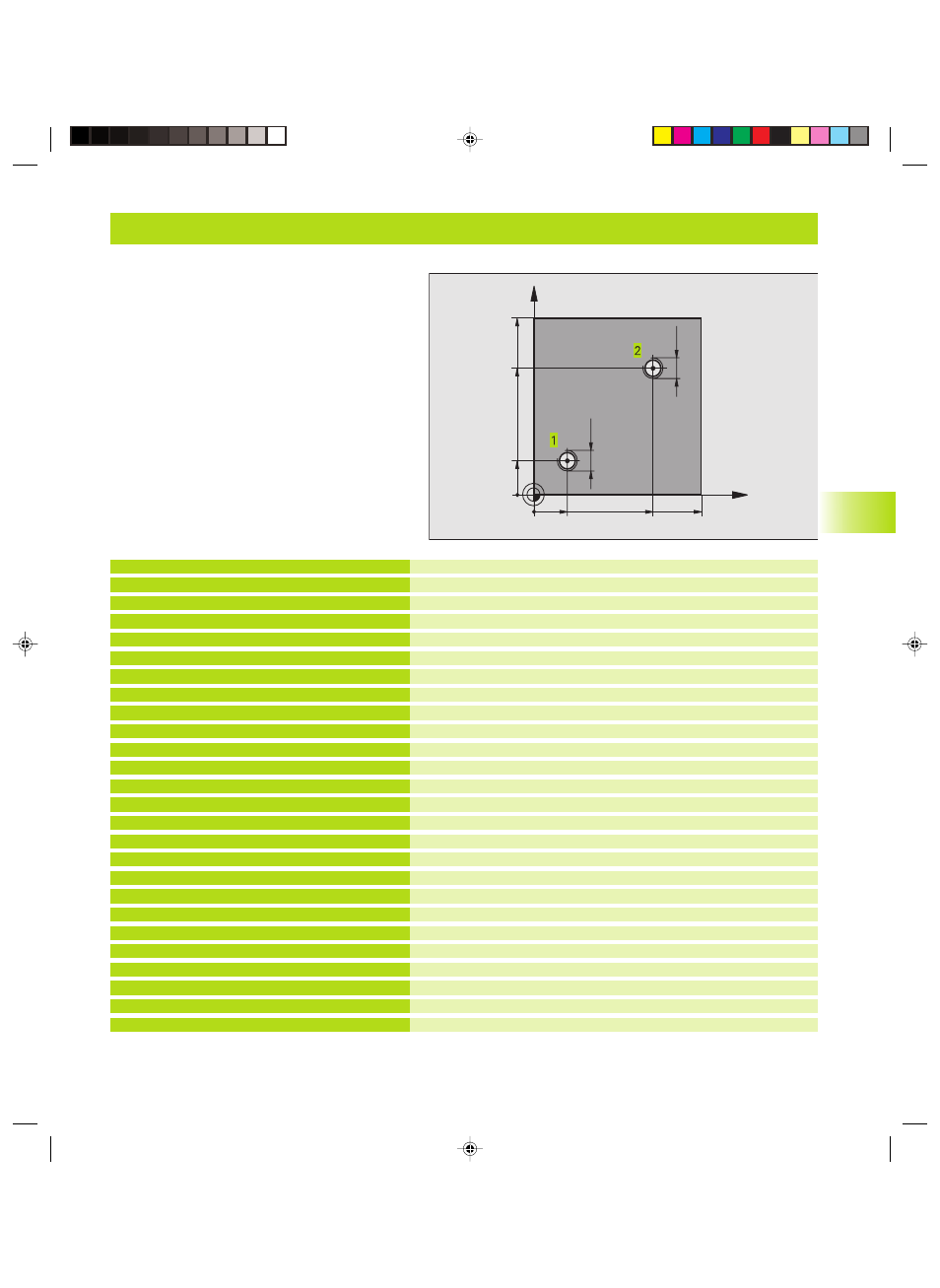

Beispiel: Bohrzyklen
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Zyklus-Definition Gewindeschneiden
Bohrung 1 anfahren
Unterprogramm 1 rufen
Bohrung 2 anfahren
Unterprogramm 1 rufen
Werkzeug freifahren, Ende des Hauptprogramms
Unterprogramm 1: Gewindeschneiden
Spindel orientieren (wiederholtes Schneiden möglich)
Werkzeug versetzen für kollisionsfreies Eintauchen (abhängig vom
Kerndurchmesser und Werkzeug)
Vorpositionieren Eilgang
Auf Starttiefe fahren
Werkzeug wieder auf Bohrungsmitte
Zyklus 18 aufrufen
freifahren
Ende Unterprogramm 1
0 BEGIN PGM C18 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
4 TOOL CALL 1 Z S100
5 L Z+250 R0 F MAX
6 CYCL DEF 18.0 GEWINDESCHNEIDEN
7 CYCL DEF 18.1 TIEFE +30
8 CYCL DEF 18.2 STEIG -1,75
9 L X+20 Y+20 R0 F MAX
10 CALL LBL 1
11 L X+70 Y+70 R0 F MAX
12 CALL LBL 1
13 L Z+250 R0 F MAX M2
14 LBL 1
15 CYCL DEF 13.0 ORIENTIERUNG
16 CYCL DEF 13.1 WINKEL 0
17 L IX-2 R0 F1000
18 L Z+5 R0 F MAX
19 L Z-30 R0 F1000
20 L IX+2
21 CYCL CALL
22 L Z+5 R0 F MAX
23 LBL 0
24 END PGM C18 MM
Programm-Ablauf
■ Bohrzyklus programmieren im Hauptprogramm
■ Bearbeitung programmieren im Unterprogramm
(siehe „9 Programmieren: Unterprogramme und
Programmteil-Wiederholung“)
8.2 Bohrzyklen
X
Y
20
20
100
100
70
70
M12
M12
