8 Programmieren: Zyklen
218

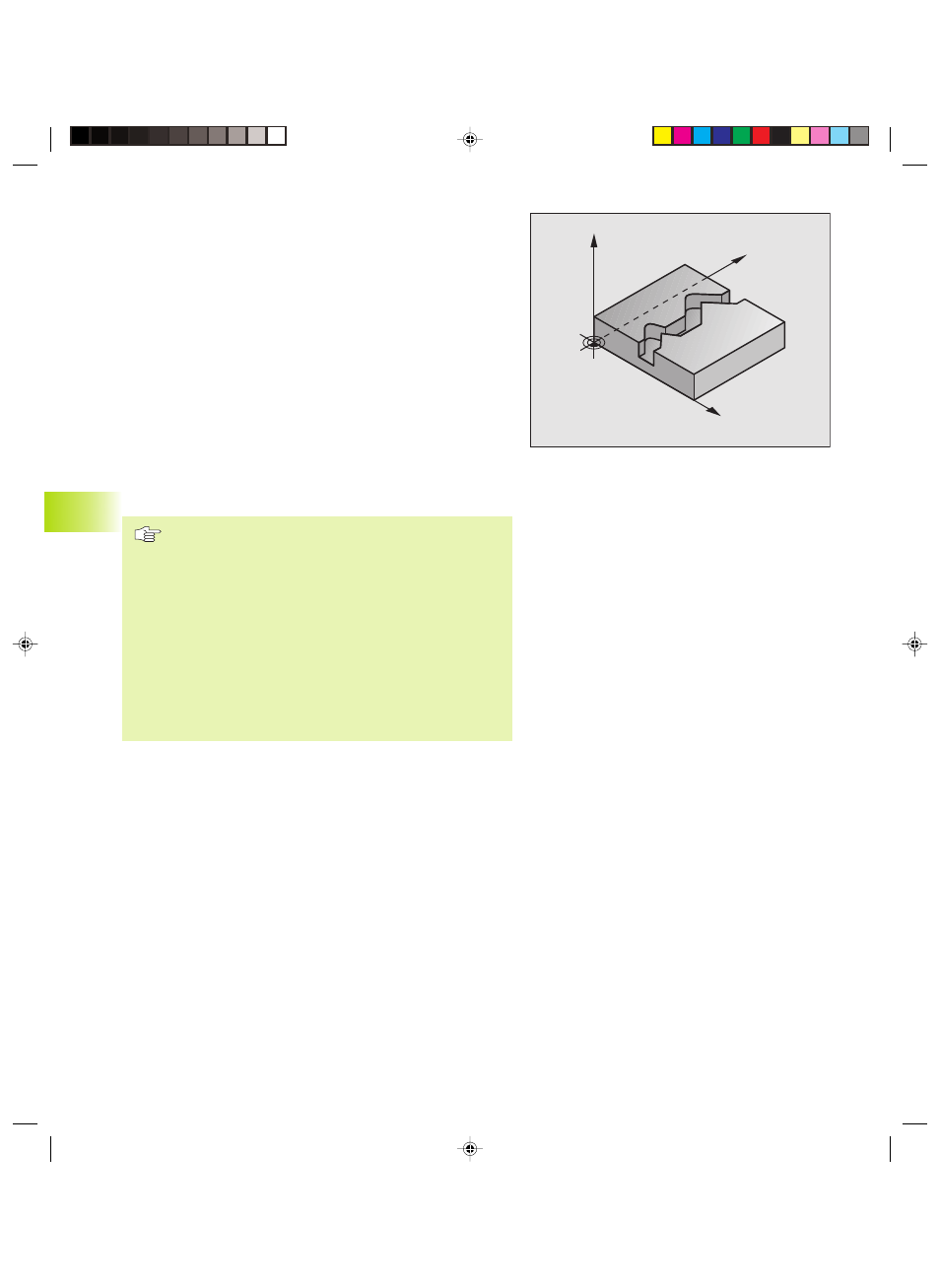

KONTUR-ZUG (Zyklus 25)
Mit diesem Zyklus lassen sich zusammen mit Zyklus 14 KONTUR -
„offene“ Konturen bearbeiten: Konturbeginn und -ende fallen nicht
zusammen.
Der Zyklus 25 KONTUR-ZUG bietet gegenüber der Bearbeitung einer
offenen Kontur mit Positioniersätzen erhebliche Vorteile:
■
Die TNC überwacht die Bearbeitung auf Hinterschneidungen und
Konturverletzungen. Kontur mit der Test-Grafik überprüfen
■
Ist der Werkzeug-Radius zu groß, so muß die Kontur an Innen-
ecken eventuell nachbearbeitet werden
■
Die Bearbeitung läßt sich durchgehend im Gleich- oder Gegenlauf
ausführen. Die Fräsart bleibt sogar erhalten, wenn Konturen
gespiegelt werden
■
Bei mehreren Zustellungen kann die TNC das Werkzeug hin und
her verfahren: Dadurch verringert sich die Bearbeitungszeit
■
Sie können Aufmaße eingeben, um in mehreren Arbeitsgängen zu
schruppen und zu schlichten
Beachten Sie vor dem Programmieren
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Die TNC berücksichtigt nur das erste Label aus Zyklus 14
KONTUR.
Der Speicher für einen SL-Zyklus ist begrenzt. Sie können
in einem SL-Zyklus z.B. maximal 128 Geraden-Sätze
programmieren.
Zyklus 20 KONTUR-DATEN wird nicht benötigt.
Direkt nach Zyklus 25 programmierte Positionen im
Kettenmaß beziehen sich auf die Position des Werkzeugs
am Zyklus-Ende.
Y
X
Z
