8 Programmieren: Zyklen
174
ú
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú
Tiefe Q201 (inkremental): Abstand zwischen Werkstück-
Oberfläche und Bohrungsgrund (Spitze des Bohrkegels)
ú
Vorschub Tiefenzustellung Q206: Verfahrgeschwindig-
keit des Werkzeugs beim Bohren in mm/min
ú
Zustell-Tiefe Q202 (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
■
Zustell-Tiefe und Tiefe gleich sind
■
die Zustell-Tiefe größer als die Tiefe ist
Die Tiefe muß kein Vielfaches der Zustell-Tiefe sein
ú
Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú
2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werkzeug
und Werkstück (Spannmittel) erfolgen kann
ú
Abnahmebetrag Q212 (inkremental): Wert, um den die
TNC die Zustell-Tiefe Q202 verkleinert
ú
Minimale Zustell-Tiefe Q205 (inkremental): Falls Sie
einen Abnahmebetrag eingegeben haben, begrenzt die
TNC die Zustellung auf den mit Q205 eingegeben Wert
ú
Vorhalteabstand oben Q258 (inkremental): Sicherheits-
Abstand für Eilgang-Positionierung, wenn die TNC das
Werkzeug nach einem Rückzug aus der Bohrung
wieder auf die aktuelle Zustell-Tiefe fährt; Wert bei
erster Zustellung
ú
Vorhalteabstand unten Q259 (inkremental): Sicherheits-
Abstand für Eilgang-Positionierung, wenn die TNC das
Werkzeug nach einem Rückzug aus der Bohrung
wieder auf die aktuelle Zustell-Tiefe fährt; Wert bei
letzter Zustellung
Wenn Sie Q258 ungleich Q259 eingeben, dann verändert
die TNC den Vorhalteabstand zwischen der ersten und
letzten Zustellung gleichmäßig.
ú
Bohrtiefe bis Spanbruch Q257 (inkremental): Zustel-
lung, nach der die TNC einen Spanbruch durchführt.
Kein Spanbruch, wenn 0 eingegeben
ú
Rückzug bei Spanbruch Q256 (inkremental): Wert, um
die die TNC das Werkzeug beim Spanbrechen zurück-
fährt
ú
Verweilzeit unten Q211: Zeit in Sekunden, die das
Werkzeug am Bohrungsgrund verweilt
8.2 Bohrzyklen
NC-Beispielsätze:

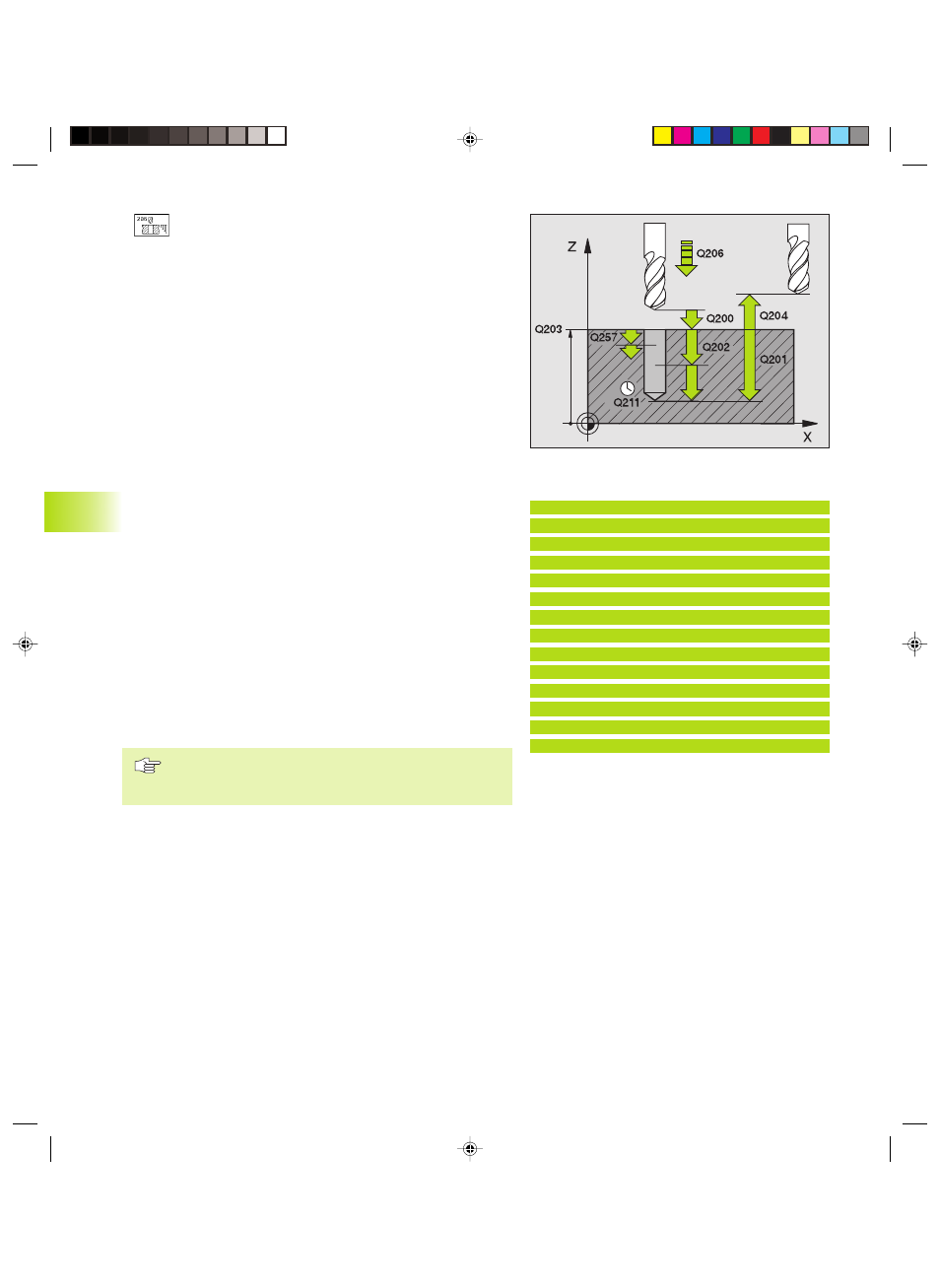

12 CYCL DEF 205 UNIVERSAL-TIEFBOHREN
Q200=2
;SICHERHEITS-ABST.
Q201=-80
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q202=15
;ZUSTELL-TIEFE
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q212=0.5
;ABNAHMEBETRAG
Q205=3
;MIN. ZUSTELL-TIEFE
Q258=0.5
;VORHALTEABSTAND OBEN
Q259=1
;VORHALTEABST. UNTEN
Q257=5
;BOHRTIEFE SPANBRUCH
Q256=0.2
;RZ BEI SPANBRUCH
Q211=0.25
;VERWEILZEIT UNTEN
