57 HEIDENHAIN TNC 426, TNC 430
Das Programm-Fenster zeigt die Definition der BLK-Form an:
0 BEGIN PGM NEU MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NEU MM
Die TNC erzeugt die Satz-Nummern, sowie den BEGIN- und END-
Satz automatisch.

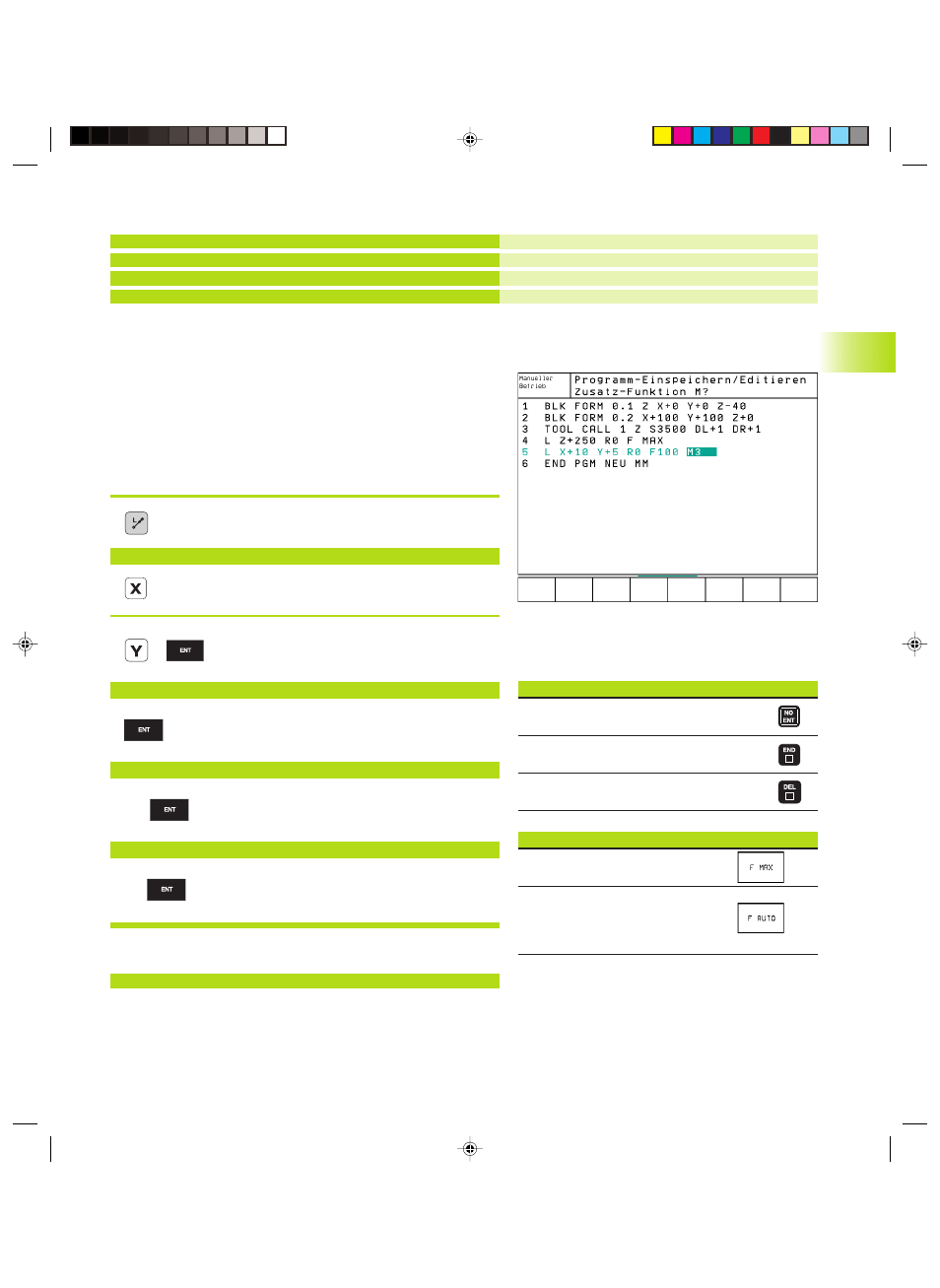

Werkzeug-Bewegungen im Klartext-Dialog
programmieren
Um einen Satz zu programmieren, beginnen Sie mit einer Dialog-
taste. In der Kopfzeile des Bildschirms erfragt die TNC alle erforder-
lichen Daten.
Beispiel für einen Dialog
Dialog eröffnen
Koordinaten ?
<
10 Zielkoordinate für X-Achse eingeben
<
5 Zielkoordinate für Y-Achse eingeben, mit Taste
ENT zur nächste Frage
Radiuskorr.: RL/RR/Keine Korr.: ?
<
„Keine Radiuskorrektur“ eingeben, mit Taste
ENT zur nächsten Frage
Vorschub F=? / F MAX = ENT
<
100
Vorschub für diese Bahnbewegung
100 mm/min, mit Taste ENT zur nächsten Frage
Zusatz-Funktion M ?
<
3
Zusatzfunktion M3 „Spindel ein“, mit Taste ENT
beendet die TNC diesen Dialog
Das Programmfenster zeigt die Zeile:
3 L X+10 Y+5 R0 F100 M3
4.5 Pr
ogr
amme eröf
fnen und eing
eben
Programm-Anfang, Name, Maßeinheit
Spindelachse, MIN-Punkt-Koordinaten
MAX-Punkt-Koordinaten
Programm-Ende, Name, Maßeinheit
Funktionen während des Dialogs Taste
Dialogfrage übergehen
Dialog vorzeitig beenden
Dialog abbrechen und löschen
Funktionen zur Vorschubfestlegung Softkey
Im Eilgang verfahren
Mit automatisch berechnetem
Vorschub aus dem TOOL CALL-Satz
verfahren
