Radiuskorrektur: Ecken bearbeiten

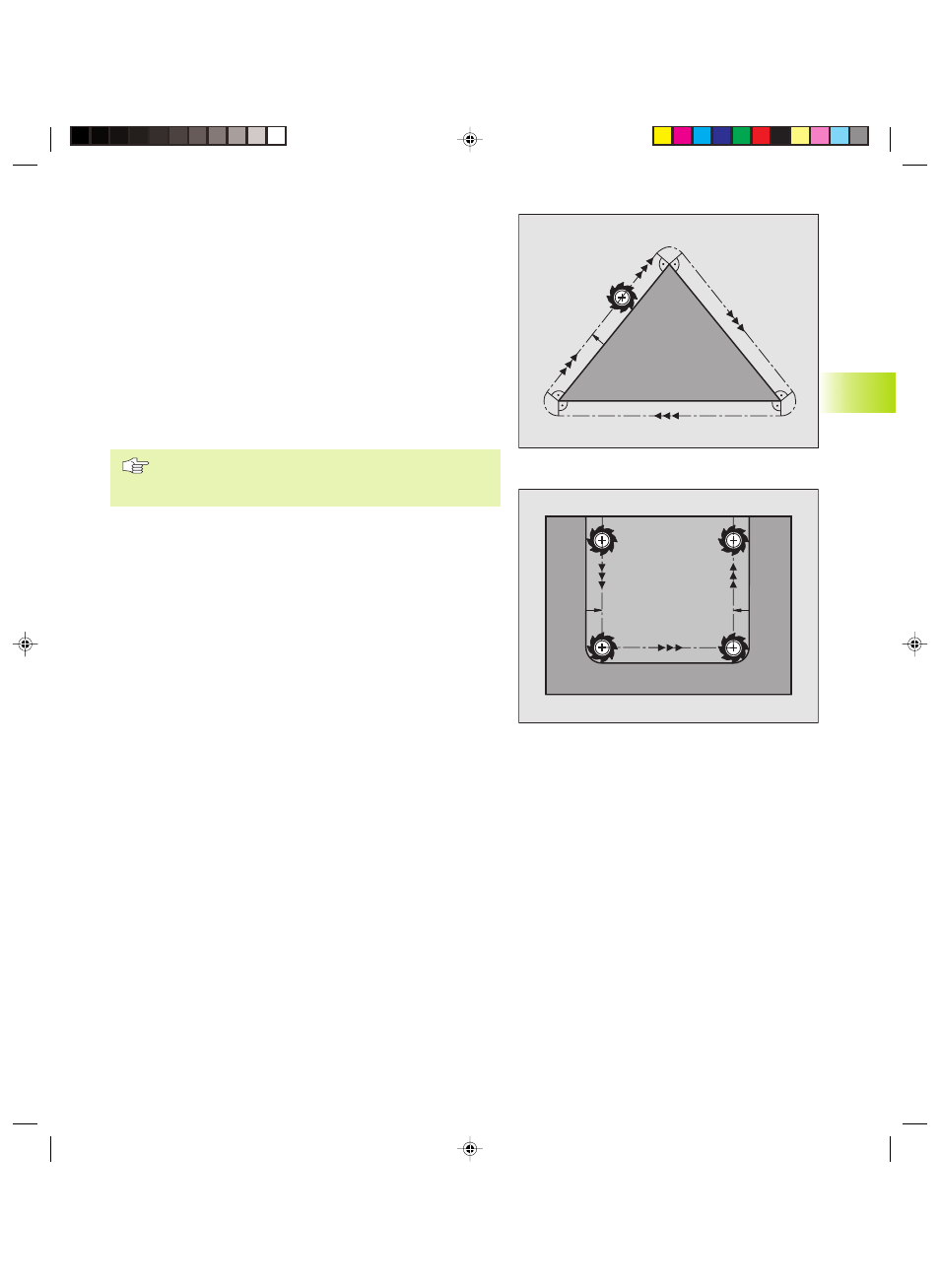

Außenecken
Wenn Sie eine Radiuskorrektur programmiert haben, dann führt die
TNC das Werkzeug an den Außenecken entweder auf einem
Übergangskreis oder auf einem Spline (Auswahl über MP7680).
Falls nötig, reduziert die TNC den Vorschub an den Außenecken,
zum Beispiel bei großen Richtungswechseln.
Innenecken
An Innenecken errechnet die TNC den Schnittpunkt der Bahnen, auf
denen der Werkzeug-Mittelpunkt korrigiert verfährt. Von diesem
Punkt an verfährt das Werkzeug am nächsten Konturelement
entlang. Dadurch wird das Werkstück an den Innenecken nicht
beschädigt. Daraus ergibt sich, daß der Werkzeug-Radius für eine
bestimmte Kontur nicht beliebig groß gewählt werden darf.
Legen Sie den Start- oder Endpunkt bei einer Innen-
bearbeitung nicht auf einen Kontur-Eckpunkt, da sonst die
Kontur beschädigt werden kann.
Ecken ohne Radiuskorrektur bearbeiten
Ohne Radiuskorrektur können Sie Werkzeugbahn und Vorschub an
Werkstück-Ecken mit der Zusatzfunktion M90 beeinflussen. Siehe
„7.4 Zusatz-Funktionen für das Bahnverhalten“.
