211 HEIDENHAIN TNC 426, TNC 430
KONTUR (Zyklus 14)
In Zyklus 14 KONTUR listen Sie alle Unterprogramme auf, die zu
einer Gesamtkontur überlagert werden sollen.
Beachten Sie vor dem Programmieren
Zyklus 14 ist DEF-Aktiv, das heißt ab seiner Definition im
Programm wirksam.
In Zyklus 14 können Sie maximal 12 Unterprogramme
(Teilkonturen) auflisten.
ú Label-Nummern für die Kontur: Alle Label-Nummern
der einzelnen Unterprogramme eingeben, die zu einer
Kontur überlagert werden sollen. Jede Nummer mit
der Taste ENT bestätigen und die Eingaben mit der
Taste END abschließen.
NC-Beispielsätze:
55 CYCL DEF 14.0 KONTUR
56 CYCL DEF 14.1 KONTURLABEL 1 /2 /3

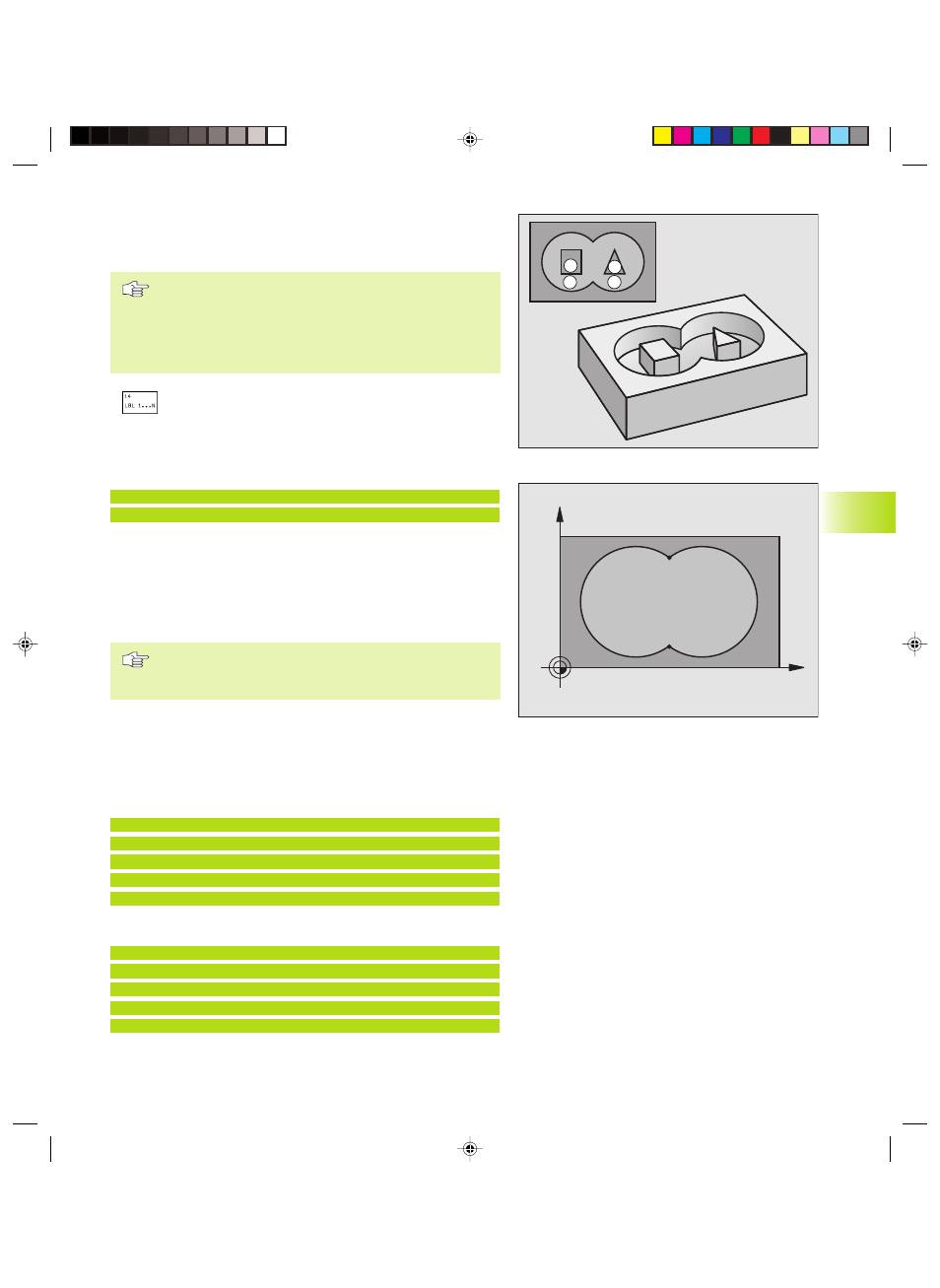

Überlagerte Konturen
Taschen und Inseln können Sie zu einer neuen Kontur überlagern.
Damit können Sie die Fläche einer Tasche durch eine überlagerte
Tasche vergrößern oder eine Insel verkleinern.
Unterprogramme: Überlagerte Taschen
Die nachfolgenden Programmierbeispiele sind Kontur-
Unterprogramme, die in einem Hauptprogramm von
Zyklus 14 KONTUR aufgerufen werden.
Die Taschen A und B überlagern sich.
Die TNC berechnet die Schnittpunkte S
1
und S
2
, sie müssen nicht
programmiert werden.
Die Taschen sind als Vollkreise programmiert.
Unterprogramm 1: Tasche links
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Unterprogramm 2: Tasche rechts
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
8.5 SL
-Zyklen
A
C D
B
X
Y
A B
S
1
S
2
