98 5 Programmieren: Werkzeuge
Strukturbefehl Bedeutung
NR Spaltennummer
NAME Spaltenüberschrift
TYP N: Numerische Eingabe
C: Alphanumerische Eingabe
WIDTH Breite der Spalte. Bei Typ N
einschließlich Vorzeichen,
Komma und Nachkomma-
stellen
DEC Anzahl der Nachkommastellen
(max. 4, nur bei Typ N wirksam)
ENGLISH Sprachabhängige Dialoge
bis (max. 32 Zeichen)
HUNGARIA
Vorgehensweise beim Arbeiten mit automatischer
Drehzahl-/Vorschub-Berechnung
Wenn noch nicht eingetragen: Werkstück-Material in Datei
WMAT.TAB eintragen
Wenn noch nicht eingetragen: Schneidstoff-Material in Datei
TMAT.TAB eintragen
Wenn noch nicht eingetragen: Alle für die Schnittdaten-Berech-
nung erforderlichen werkzeugspezifischen Daten in der Werk-
zeug-Tabelle eintragen:
■ Werkzeug-Radius
■ Anzahl der Zähne
■ Werkzeug-Typ
■ Werkzeug-Schneidstoff
■ Zum Werkzeug gehörende Schnittdaten-Tabelle
Wenn noch nicht eingetragen: Schnittdaten in einer beliebigen
Schnittdaten-Tabelle (CDT-Datei) eintragen
Betriebsart Test: Werkzeug-Tabelle aktivieren, aus der die TNC
die werkzeugspezifischen Daten entnehmen soll (Status S)
Im NC-Programm: Über Softkey WMAT Werkstück-Material
festlegen
Im NC-Programm: Im TOOL CALL-Satz Spindeldrehzahl und
Vorschub über Softkey automatisch berechnen lassen
Tabellen-Struktur verändern
Schnittdaten-Tabellen sind für die TNC sogenannte „frei definierba-
re Tabellen“. Das Format frei definierbarer Tabellen können Sie mit
dem Struktur-Editor ändern.
Die TNC kann maximal 200 Zeichen pro Zeile und
maximal 30 Spalten verarbeiten.
Wenn Sie in eine bestehende Tabelle nachträglich eine
Spalte einfügen, dann verschiebt die TNC bereits einge-
tragene Werte nicht automatisch.
Struktur-Editor aufrufen
Drücken Sie den Softkey FORMAT EDITIEREN (2. Softkey-Ebene).

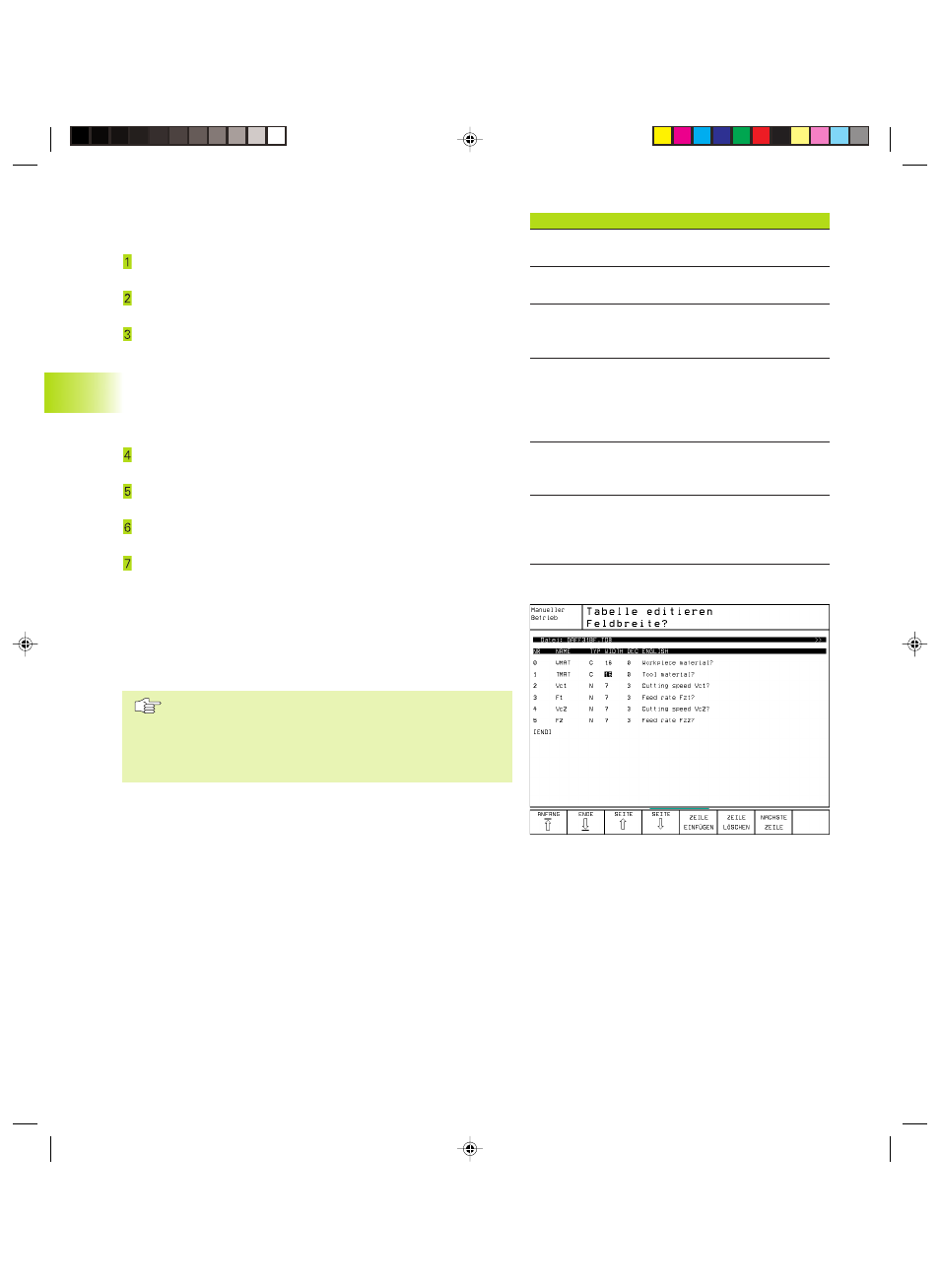

Die TNC öffnet das Editor-Fenster (siehe Bild rechts), in dem die
Tabellenstruktur „um 90° gedreht“ dargestellt ist. Eine Zeile im
Editor-Fenster definiert eine Spalte in der zugehörigen Tabelle.
Entnehmen Sie die Beteung des Strukturbefehls (Kopfzeileneintrag)
aus nebenstehender Tabelle.
Struktur-Editor beenden
Drücken Sie die Taste END. Die TNC wandelt Daten, die bereits in
der Tabelle gespeichert waren, ins neue Format um. Elemente, die
die TNC nicht in die neue Struktur wandeln konnte, sind mit #
gekennzeichnet (z.B. wenn Sie die Spaltenbreite verkleinert haben).
