10 Programmieren: Q-Parameter
272
1
0.1 Pr
inzip und F
unktionsübersic
h
t
10.1 Prinzip und Funktionsübersicht
Mit Q-Parametern können Sie mit einem Bearbeitungs-Programm
eine ganze Teilefamilie definieren. Dazu geben Sie anstelle von
Zahlenwerten Platzhalter ein: die Q-Parameter.
Q-Parameter stehen beispielsweise für
■
Koordinatenwerte
■
Vorschübe
■
Drehzahlen
■
Zyklus-Daten
Außerdem können Sie mit Q-Parametern Konturen programmieren,
die über mathematische Funktionen bestimmt sind oder die Ausfüh-
rung von Bearbeitungsschritten von logischen Bedingungen abhängig
machen. In Verbindung mit der FK-Programmierung, können Sie
auch Konturen die nicht NC-gerecht bemaßt sind mit Q-Parametern
kombinieren.
Ein Q-Parameter ist durch den Buchstaben Q und eine Nummer
zwischen 0 und 299 gekennzeichnet. Die Q-Parameter sind in drei
Bereiche unterteilt:
Bedeutung
Bereich
Frei verwendbare Parameter, global
Q0 bis Q99
für alle im TNC-Speicher befindlichen
Programme wirksam
Parameter für Sonderfunktionen der TNC
Q100 bis Q199
Parameter, die bevorzugt für Zyklen
Q200 bis Q399
verwendet werden, global für alle im
TNC-Speicher befindlichen Programme
wirksam
Programmierhinweise
Q-Parameter und Zahlenwerte dürfen in ein Programm gemischt
eingegeben werden.
Sie können Q-Parametern Zahlenwerte zwischen –99 999,9999 und
+99 999,9999 zuweisen. Intern kann die TNC Zahlenwerte bis zu
einer Breite von 57 Bit vor und bis zu 7 Bit nach dem Dezimalpunkt
berechnen (32 bit Zahlenbreite enstprechen einem Dezimalwert
von 4 294 967 296).

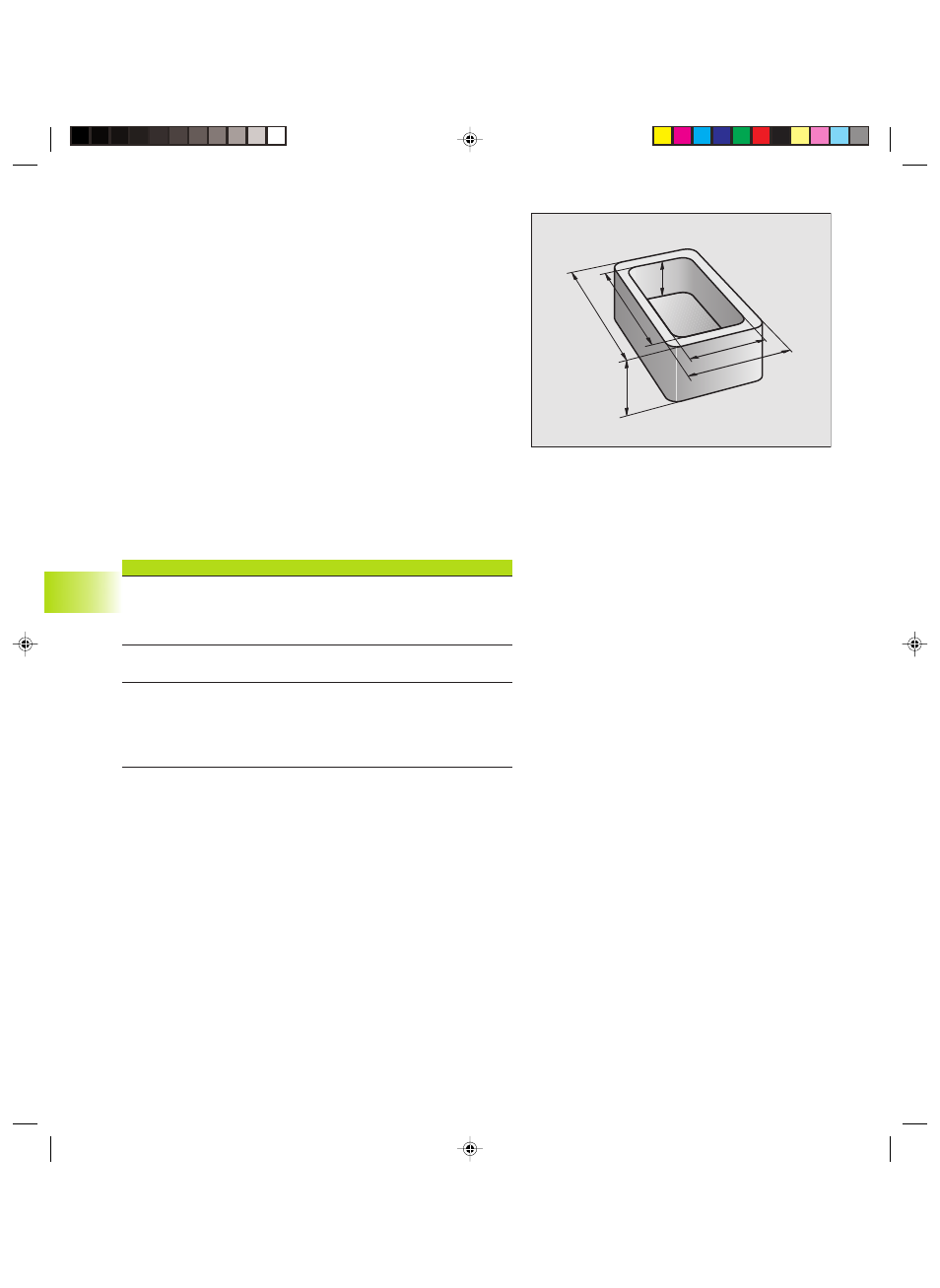

Q4
Q2
Q3
Q1
Q5
Q6
