105 HEIDENHAIN TNC 426, TNC 430
Vorpositionieren
Positionieren Sie das Werkzeug zu Beginn eines Bearbeitungs-
Programms so vor, daß eine Beschädigung von Werkzeug und
Werkstück ausgeschlossen ist.
Erstellen der Programm-Sätze mit den Bahnfunktionstasten
Mit den grauen Bahnfunktionstasten eröffnen Sie den Klartext-
Dialog. Die TNC erfragt nacheinander alle Informationen und fügt den
Programm-Satz ins Bearbeitungs-Programm ein.
Beispiel – Programmieren einer Geraden:
Programmier-Dialog eröffnen: z.B. Gerade
Koordinaten?
<
10 Koordinaten des Geraden-Endpunkts eingeben
5
Radiuskorr.: RL/RR/Keine Korr.?
<
Radiuskorrektur wählen: z.B. Softkey RL drücken,
das Werkzeug fährt links von der Kontur
Vorschub F=? / F MAX = ENT
<
100 Vorschub eingeben und mit Taste ENT
bestätigen: z.B. 100 mm/min. Bei INCH-
Programmierng: Eingabe von 100 entspricht
Vorschub von 10 inch/min
Im Eilgang verfahren: Softkey FMAX drücken,
oder
Mit automatisch berechnetem Vorschub verfah-
ren (Schnittdaten-Tabellen): Softkey FAUTO
drücken
Zusatz-Funktion M?
<
3 Zusatzfunktion z.B. M3 eingeben und den
Dialog mit der Taste ENT abschließen
6.2 Gr
undlag
en zu den Bahnfunktionen

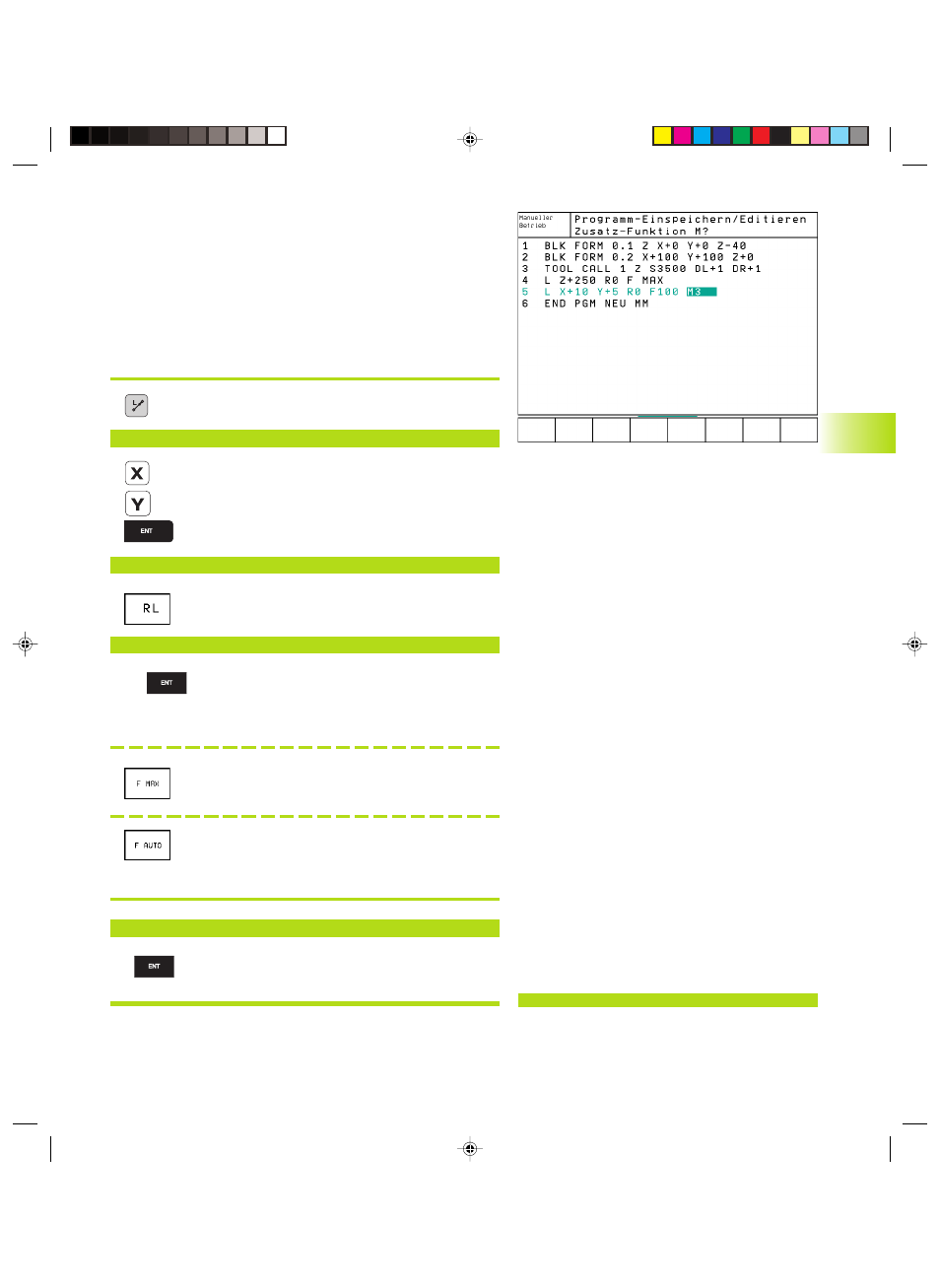

Das Bearbeitungs-Programm zeigt die Zeile:
L X+10 Y+5 RL F100 M3
