11 Programm-Test und Programmlauf 308
11
.1 Gr
afik
en

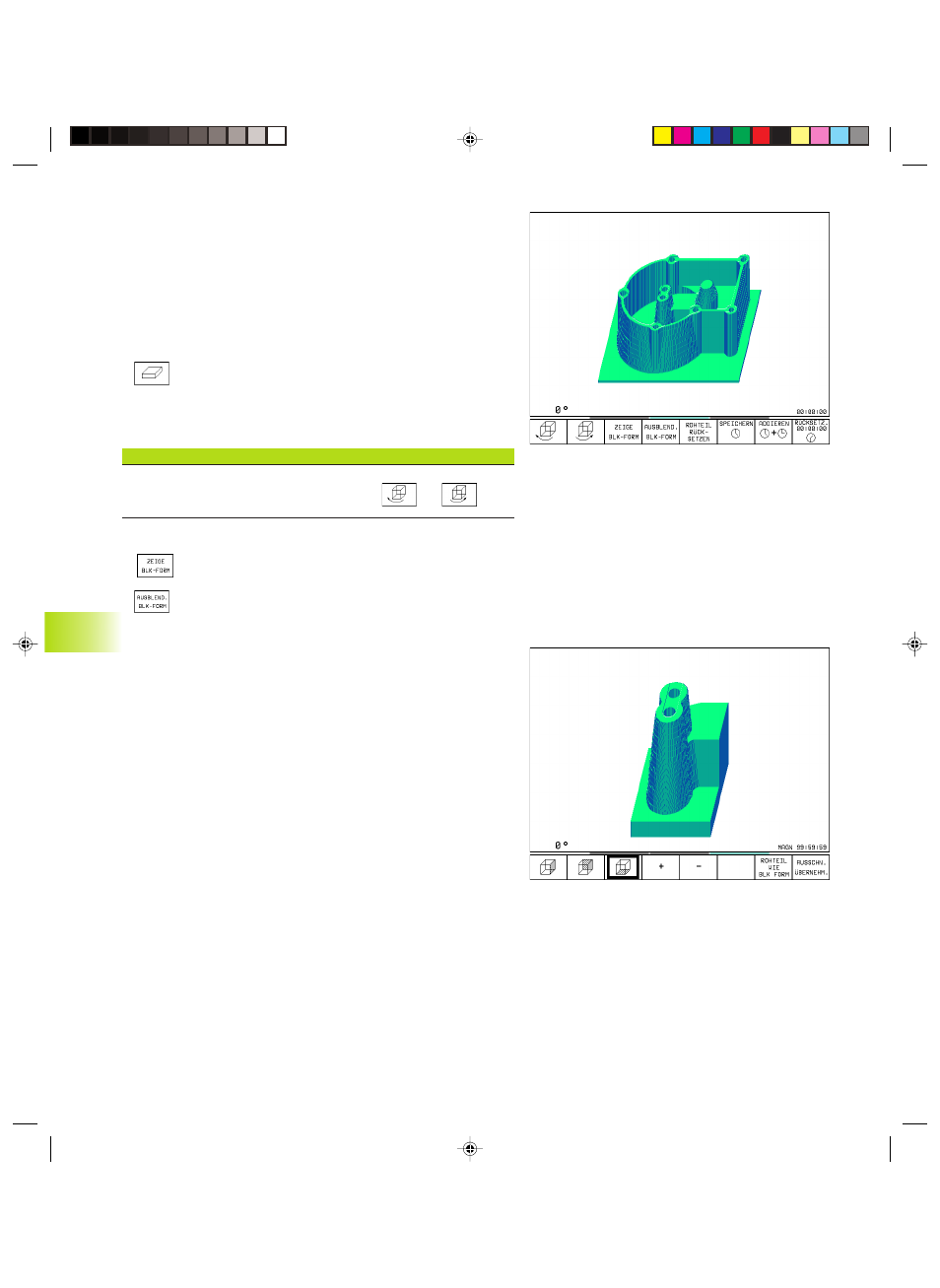

3D-Darstellung
Die TNC zeigt das Werkstück räumlich.
Die 3D-Darstellung können Sie um die vertikale Achse drehen. Die
Umrisse des Rohteils zu Beginn der grafischen Simulation können
Sie als Rahmen anzeigen lassen.
In der Betriebsart Programm-Test stehen Funktionen zur Aus-
schnitts-Vergrößerung zur Verfügung (siehe „Ausschnitts-
Vergrößerung).
ú 3D-Darstellung mit Softkey wählen
3D-Darstellung drehen
Softkey-Leiste umschalten, bis folgende Softkeys erscheinen:
Funktion Softkeys
Darstellung in 27°-Schritten
vertikal drehen
Rahmen für die Umrisse des Rohteils ein- und ausblenden
ú Rahmen einblenden: Softkey ZEIGE BLK-FORM
ú Rahmen ausblenden: Softkey AUSBLEND. BLK-FORM
Ausschnitts-Vergrößerung
Den Ausschnitt können Sie in der Betriebsart Programm-Test
ändern, für
■ Darstellung in 3 Ebenen und die
■ 3D-Darstellung
Dafür muß die grafische Simulation gestoppt sein. Eine Ausschnitts-
Vergrößerung ist immer in allen Darstellungsarten wirksam.
