213 HEIDENHAIN TNC 426, TNC 430

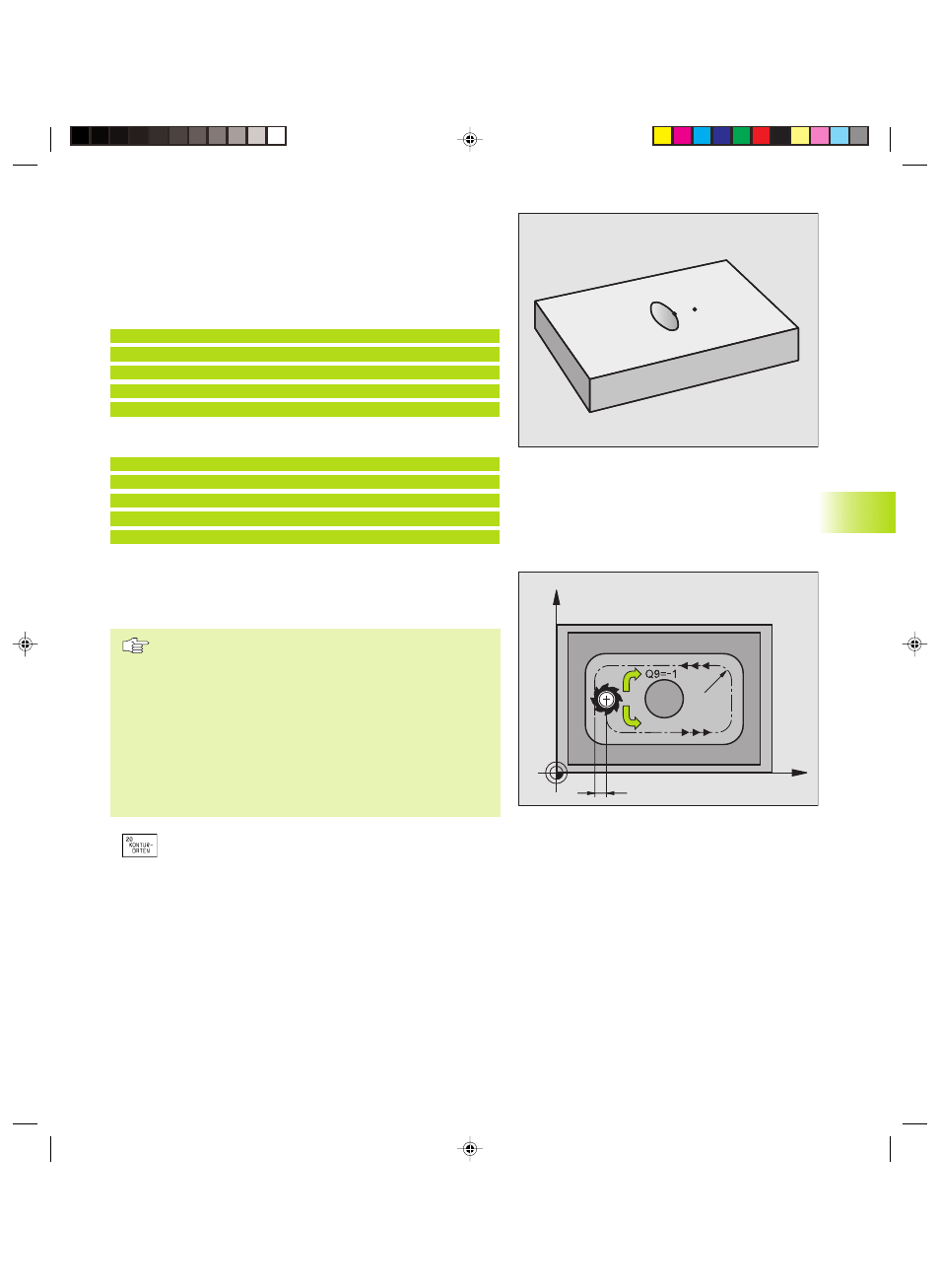

„Schnitt“ -Fläche
Die von A und B überdeckte Fläche soll bearbeitet werden. (Einfach
überdeckte Flächen sollen unbearbeitet bleiben.)
■ A und B müssen Taschen sein.
■ A muß innerhalb B beginnen.
Fläche A:
51 LBL 1
52 L X+60 Y+50 RR
53 CC X+35 Y+50
54 C X+60 Y+50 DR-
55 LBL 0
Fläche B:
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
KONTUR-DATEN (Zyklus 20)
In Zyklus 20 geben Sie Bearbeitungs-Informationen für die Unter-
programme mit den Teilkonturen an.
Beachten Sie vor dem Programmieren
Zyklus 20 ist DEF-Aktiv, das heißt Zyklus 20 ist ab seiner
Definition im Bearbeitungs-Programm aktiv.
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Die in Zyklus 20 angegebenen Bearbeitungs-Informa-
tionen gelten für die Zyklen 21 bis 24.
Wenn Sie SL-Zyklen in Q-Parameter-Programmen anwen-
den, dann dürfen Sie die Parameter Q1 bis Q19 nicht als
Programm-Parameter benutzen.
ú Frästiefe Q1 (inkremental): Abstand zwischen
Werkstückoberfläche und Taschengrund.
ú Bahn-Überlappung Faktor Q2: Q2 x Werkzeug-Radius
ergibt die seitliche Zustellung k.
ú Schlichtaufmaß Seite Q3 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene.
ú Schlichtaufmaß Tiefe Q4 (inkremental): Schlicht-
Aufmaß für die Tiefe.
ú Koordinate Werkstück-Oberfläche Q5 (absolut): Absolu-
te Koordinate der Werkstück-Oberfläche
8.5 SL
-Zyklen
X
Y
k
Q9=+1
Q8
A
B
