12.9 Positions-Anzeige wählen
Für den Manuellen Betrieb und die Programmlauf-Betriebsarten
können Sie die Anzeige der Koordinaten beeinflussen:

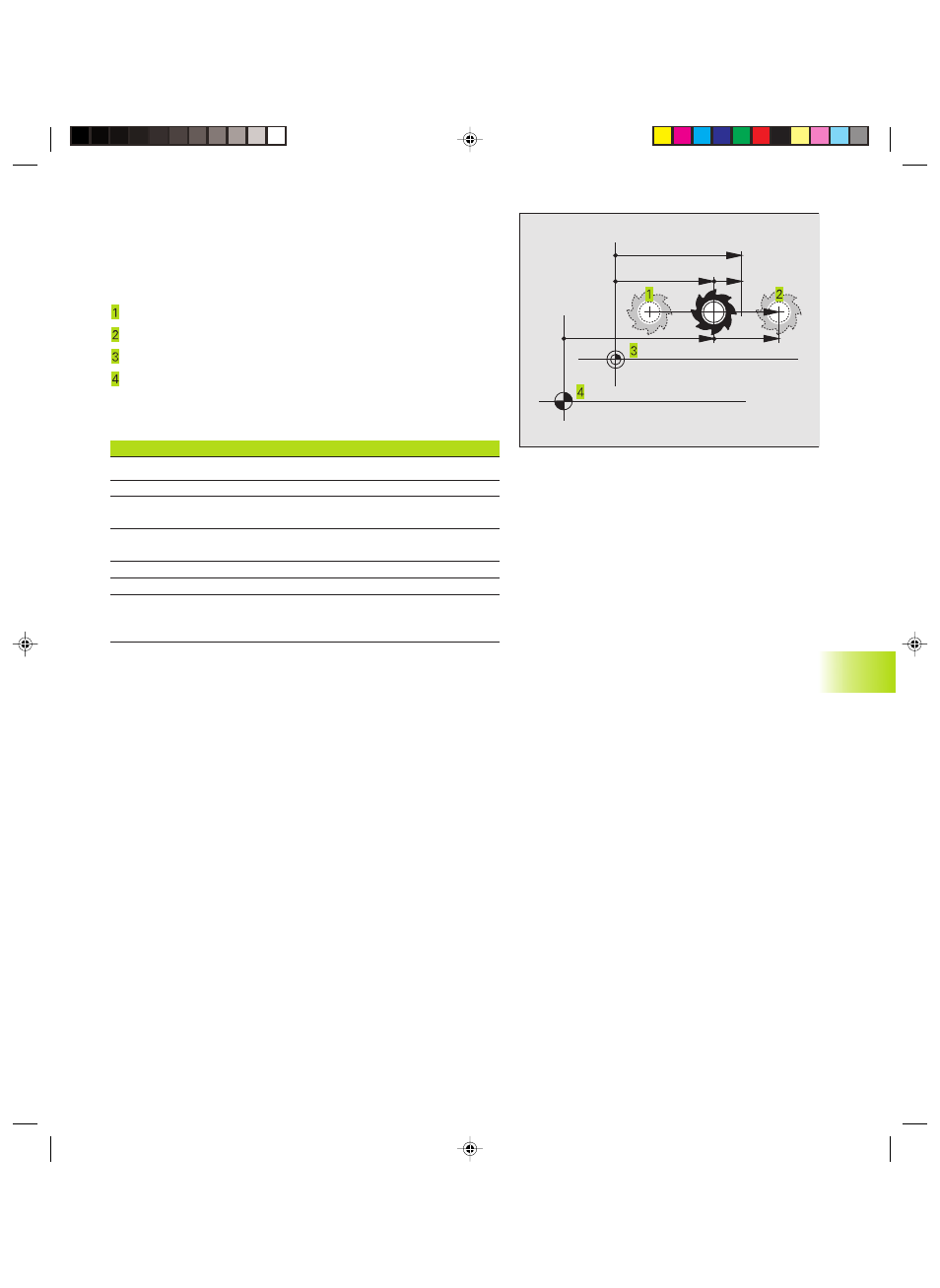

Das Bild rechts zeigt verschiedene Positionen des Werkzeugs
Ausgangs-Position
Ziel-Position des Werkzeugs
Werkstück-Nullpunkt
Maschinen-Nullpunkt
Für die Positions-Anzeigen der TNC können Sie folgende Koordinaten
wählen:
Funktion
Anzeige
Soll-Position; von der TNC aktuell vorgegebener Wert
SOLL
Ist-Position; momentane Werkzeug-Position
IST
Referenz-Position; Ist-Position bezogen auf den
REF
Maschinen-Nullpunkt
Restweg zur programmierten Position; Differenz
RESTW
zwischen Ist- und Ziel-Position
Schleppfehler; Differenz zwischen Soll und Ist-Position SCHPF
Auslenkung des messenden Tastsystems
AUSL.
Verfahrwege, die mit der Funktion Handrad-
M118
Überlagerung (M118) ausgeführt wurden
(Nur Positions-Anzeige 2)
Mit der MOD-Funktion Positions-Anzeige 1 wählen Sie die Positions-
Anzeige in der Status-Anzeige.
Mit der MOD-Funktion Positions-Anzeige 2 wählen Sie die Positions-
Anzeige in der zusätzlichen Status-Anzeige.
12.10 Maßsystem wählen
Mit dieser MOD-Funktion legen Sie fest, ob die TNC Koordinaten in
mm oder Inch (Zoll-System) anzeigen soll.
■
Metrisches Maßsystem: z.B. X = 15,789 (mm) MOD-Funktion
Wechsel mm/inch = mm. Anzeige mit 3 Stellen nach dem Komma
■
Zoll-System: z.B. X = 0,6216 (inch) MOD-Funktion Wechsel mm/
inch = inch. Anzeige mit 4 Stellen nach dem Komma
SOLL
IST
SCHPF
REF
RESTW
