8 Programmieren: Zyklen 192

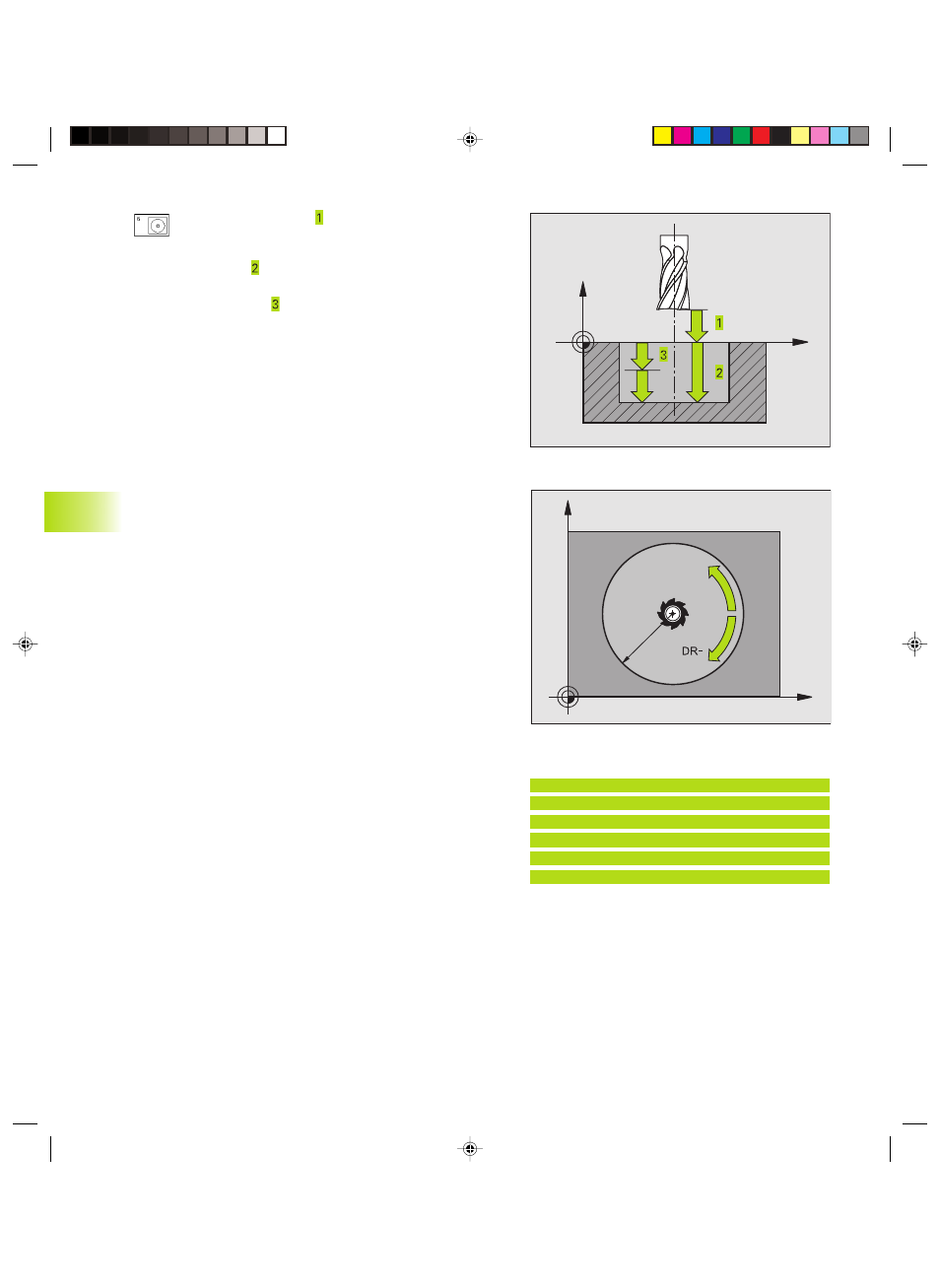

ú Sicherheits-Abstand (inkremental): Abstand zwischen
Werkzeugspitze (Startposition) und Werkstück-Oberflä-
che
ú Frästiefe (inkremental): Abstand zwischen Werkstück-
Oberfläche und Taschengrund
ú Zustell-Tiefe (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
■ Zustell-Tiefe und Tiefe gleich sind
■ die Zustell-Tiefe größer als die Tiefe ist
ú Vorschub Tiefenzustellung: Verfahrgeschwindigkeit des
Werkzeugs beim Einstechen
ú Kreisradius: Radius der Kreistasche
ú Vorschub F: Verfahrgeschwindigkeit des Werkzeugs in
der Bearbeitungsebene
ú Drehung im Uhrzeigersinn
DR + : Gleichlauf-Fräsen bei M3
DR – : Gegenlauf-Fräsen bei M3
8.3 Zyklen zum F
räsen v
o
n
T
asc
hen,
Zapf
en und Nut
en
X
Y
DR+
R
X
Z
NC-Beispielsätze:
36 CYCL DEF 5.0 KREISTASCHE
37 CYCL DEF 5.1 ABST 2
38 CYCL DEF 5.2 TIEFE -20
39 CYCL DEF 5.3 ZUSTLG 5 F100
40 CYCL DEF 5.4 RADIUS 40
41 CYCL DEF 5.5 F250 DR+
