133 HEIDENHAIN TNC 426, TNC 430
Relativ-Bezüge
Relativ-Bezüge sind Angaben, die sich auf ein anderes Kontur-
element beziehen. Softkeys und Programm-Wörter für Relativ-

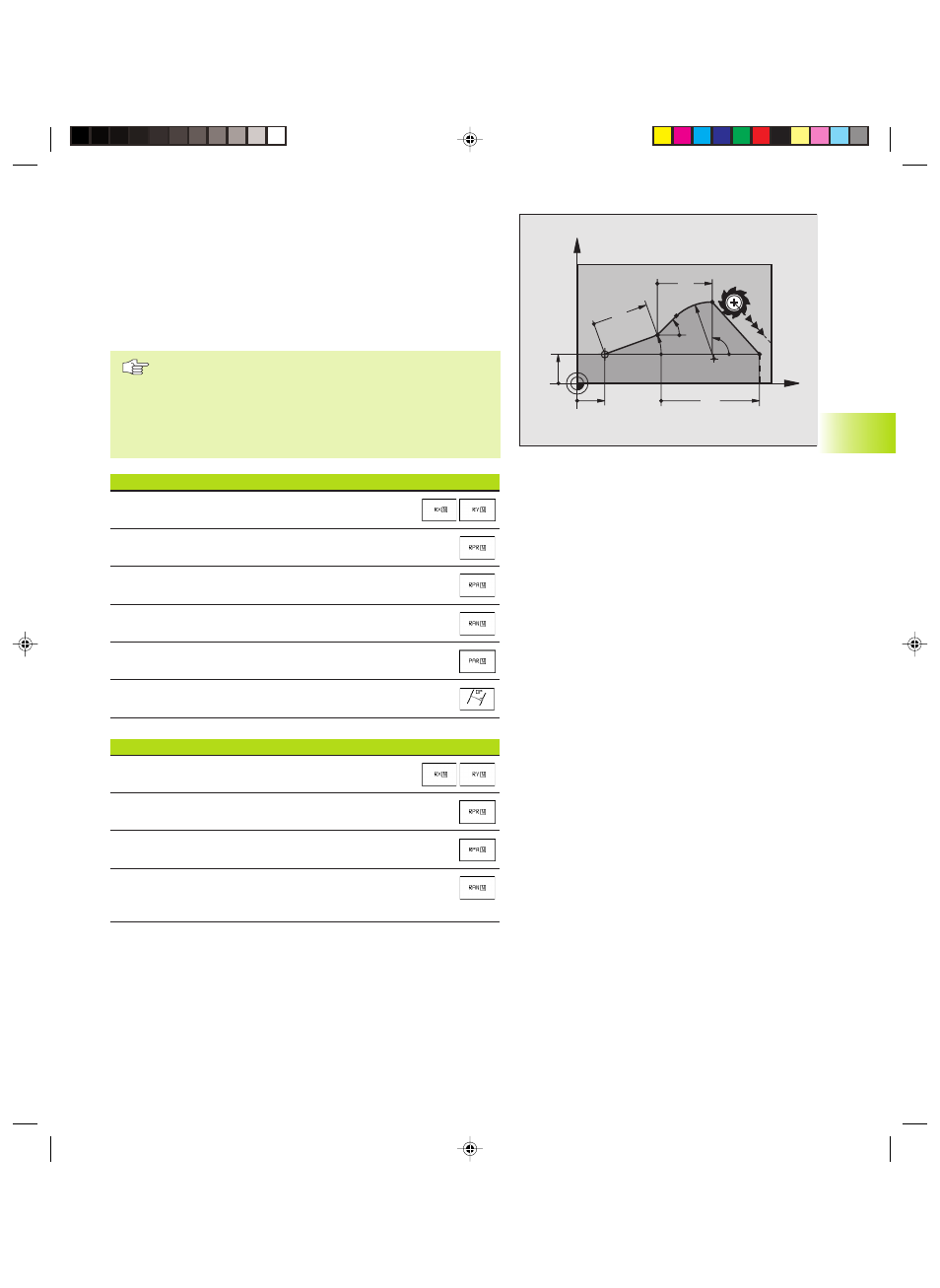

Bezüge beginnen mit einem „R“. Das Bild rechts zeigt Maßangaben,
die Sie als Relativ-Bezüge programmieren sollten.
Die Koordinaten und Winkel der Relativ-Bezüge programmieren Sie
immer inkremental. Zusätzlich geben Sie die Satz-Nummer des
Konturelements an, auf das Sie sich beziehen.
Das Konturelement, dessen Satz-Nummer Sie angeben,
darf nicht mehr als 64 Positionier-Sätze vor dem Satz
stehen, in dem Sie den Bezug programmieren.
Wenn Sie einen Satz löschen, auf den Sie sich bezogen
haben, dann gibt die TNC eine Fehlermeldung aus. Ändern
Sie das Programm, bevor Sie diesen Satz löschen.
Relativ-Bezüge für eine freie Gerade Softkey
Koordinate, bezogen auf Endpunkt von Satz N
Änderung des Polarkoordinaten-Radius gegenüber Satz N
Änderung des Polarkoordinaten-Winkels gegenüber Satz N
Winkel zwischen Gerade und anderem Konturelement
Gerade parallel zu anderem Konturelement
Abstand der Geraden zu parallelem Konturelement
Relativ-Bezüge für Kreisbahn-Koordinaten Softkey
Koordinaten bezogen auf Endpunkt von Satz N
Änderung des Polarkoordinaten-Radius gegenüber Satz N
Änderung des Polarkoordinaten-Winkels gegenüber Satz N
Winkel zwischen Kreisbogen-Eintrittstangente
und anderem Konturelement
6.6 Bahnbew
egung
en – F
reie K
ont
ur
-Pr
ogr
ammier
ung FK
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
