8 Programmieren: Zyklen 230

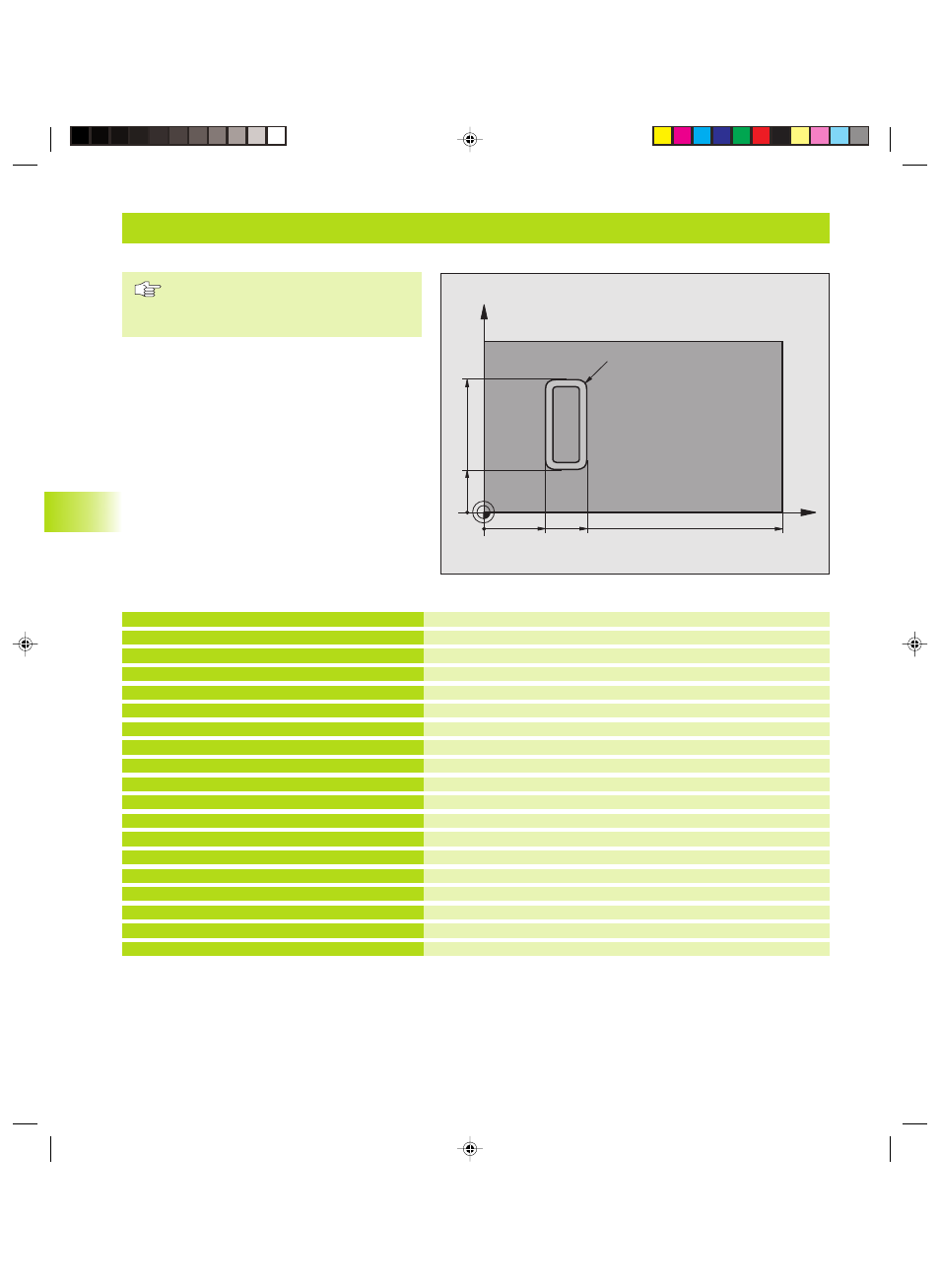

Beispiel: Zylinder-Mantel
Werkzeug-Definition
Werkzeug-Aufruf, Werkzeug-Achse Y
Werkzeug freifahren
Werkzeug auf Rundtisch-Mitte positionieren
Kontur-Unterprogramm festlegen
Bearbeitungs-Parameter festlegen
Rundtisch vorpositionieren
Zyklus-Aufruf
Werkzeug freifahren, Programm-Ende
0 BEGIN PGM C27 MM
1 TOOL DEF 1 L+0 R+3,5
2 TOOL CALL 1 Y S2000
3 L Y+250 R0 FMAX
4 L X+0 R0 FMAX
5 CYCL DEF 14.0 KONTUR
6 CYCL DEF 14.1 KONTURLABEL 1
7 CYCL DEF 27.0 ZYLINDER-MANTEL
Q1=-7 ;FRAESTIEFE
Q3=+0 ;AUFMASS SEITE
Q6=2 ;SICHERHEITS-ABST.
Q10=4 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=250 ;VORSCHUB FRAESEN
Q16=25 ;RADIUS
Q17=1 ;BEMASSUNGSART
8 L C+0 R0 F MAX M3
9 CYCL CALL
10 L Y+250 R0 F MAX M2
C
Z
157
60
30
20
R7,5
50
Zylinder mittig auf Rundtisch aufge-
spannt.
Bezugspunkt liegt in der Rundtisch-Mitte 8.5 SL
-Zyklen
