8 Programmieren: Zyklen 228

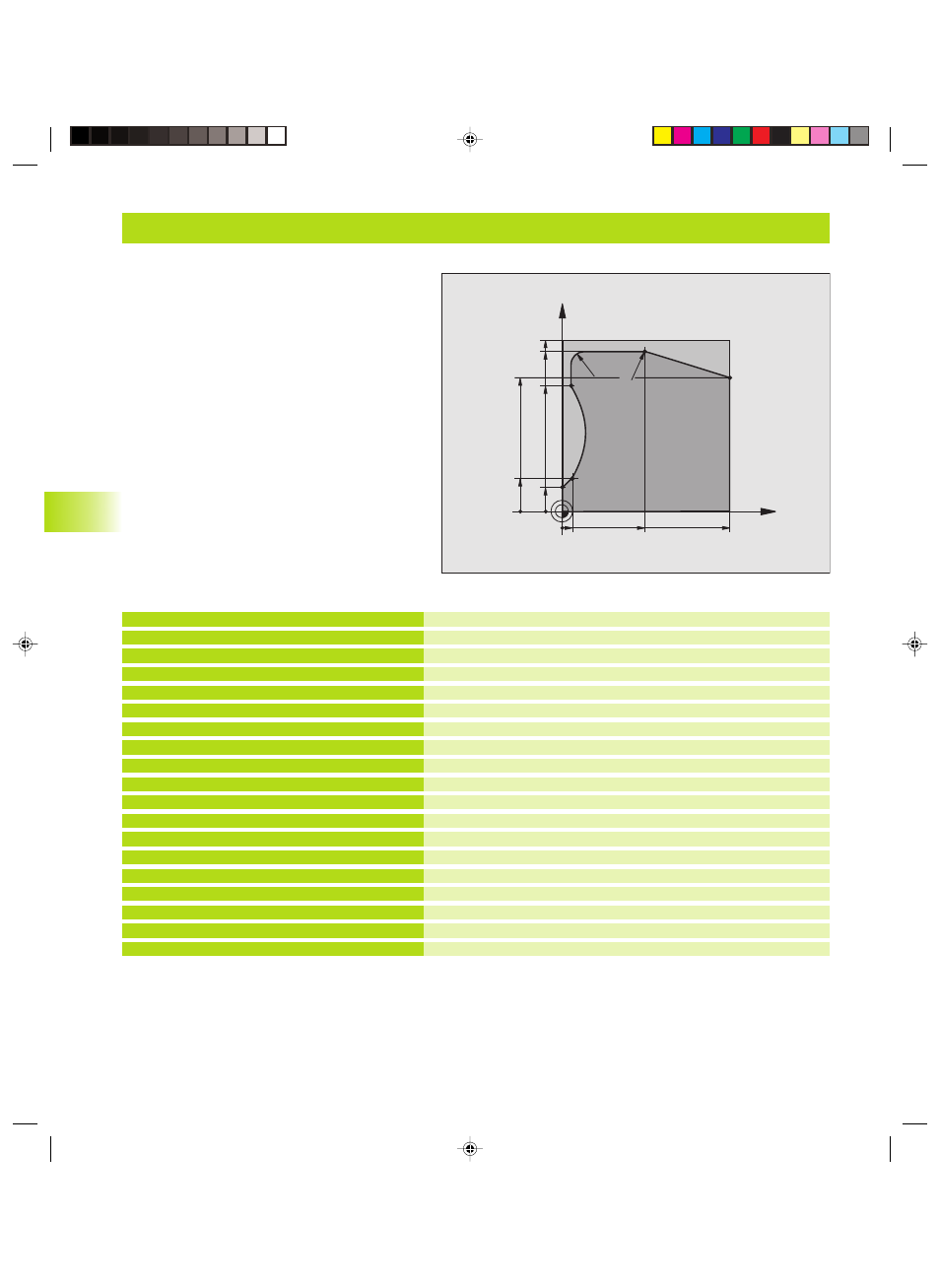

Beispiel: Kontur-Zug
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Kontur-Unterprogramm festlegen
Bearbeitungs-Parameter festlegen
Zyklus-Aufruf
Werkzeug freifahren, Programm-Ende
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S2000
5 L Z+250 R0 F MAX
6 CYCL DEF 14.0 KONTUR
7 CYCL DEF 14.1 KONTURLABEL 1
8 CYCL DEF 25.0 KONTUR-ZUG
Q1=-20 ;FRAESTIEFE
Q3=+0 ;AUFMASS SEITE
Q5=+0 ;KOOR. OBERFLAECHE
Q7=+250 ;SICHERE HOEHE
Q10=5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=200 ;VORSCHUB FRAESEN
Q15=+1 ;FRAESART
9 CYCL CALL M3
10 L Z+250 R0 F MAX M2
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
8.5 SL
-Zyklen
