HEIDENHAIN TNC 426, TNC 430
X
Y

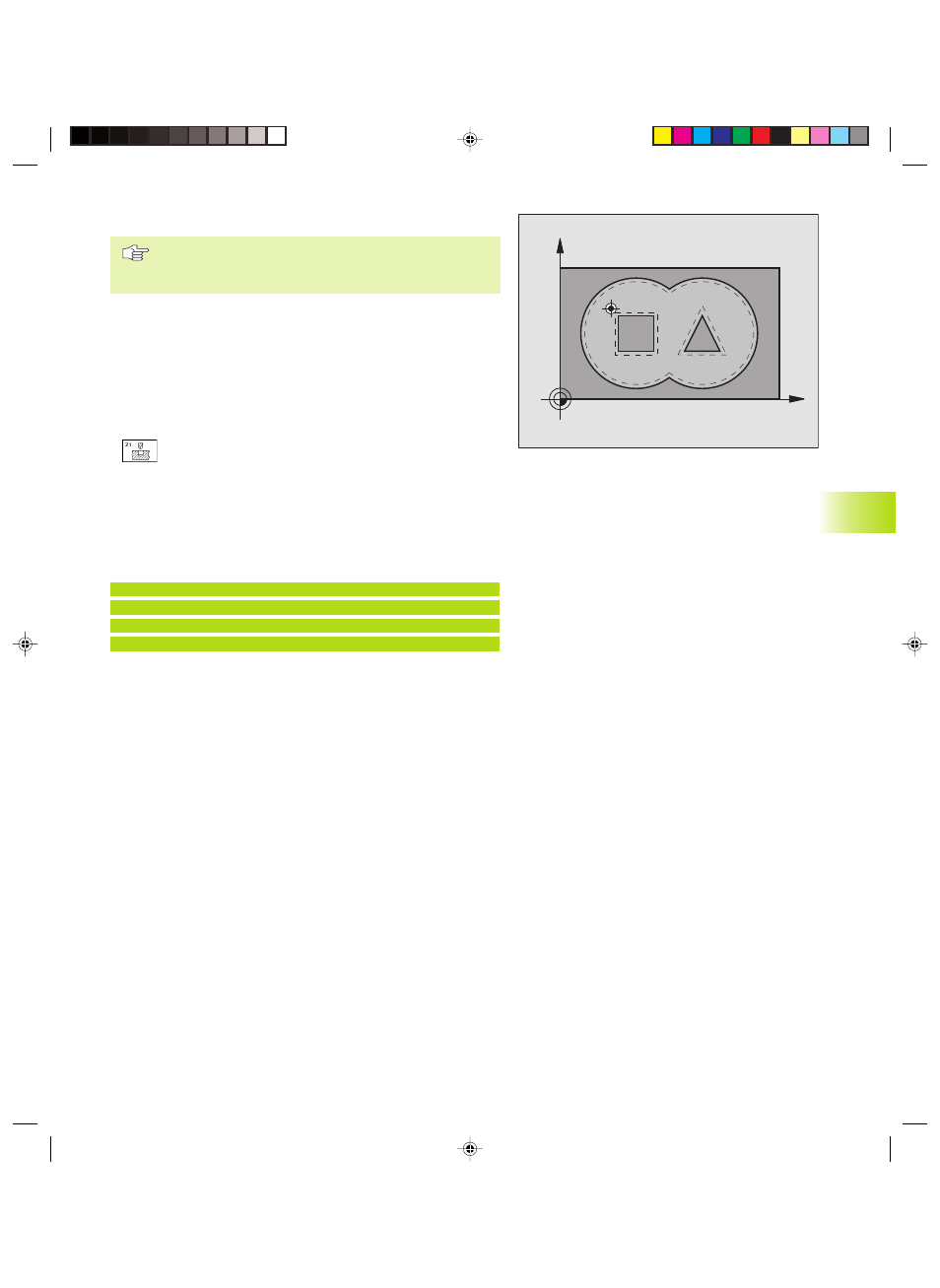

VORBOHREN (Zyklus 21)
Die TNC berücksichtigt einen im TOOL CALL-Satz program-
mierten Deltawert DR nicht zur Berechnung der Einstich-
punkte.
Zyklus-Ablauf
Wie Zyklus 1 Tiefbohren (siehe „8.2 Bohrzyklen“).
Einsatz
Zyklus 21 VORBOHREN berücksichtigt für die Einstichpunkte das
Schlichtaufmaß Seite und das Schlichtaufmaß Tiefe, sowie den
Radius des Ausräum-Werkzeugs. Die Einstichpunkte sind gleichzei-
tig die Startpunkte fürs Räumen.
ú
Zustell-Tiefe Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird (Vorzeichen bei
negativer Arbeitsrichtung „–“)
ú
Vorschub Tiefenzustellung Q11: Bohrvorschub in
mm/min
ú
Ausräum-Werkzeug Nummer Q13: Werkzeug-Nummer
des Ausräum-Werkzeugs
NC-Beispielsätze:
58 CYCL DEF 21.0 VORBOHREN
Q10=+5
;ZUSTELL-TIEFE
Q11=100
;VORSCHUB TIEFENZ.
Q13=1
;AUSRAEUM-WERKZEUG
8.5 SL
-Zyklen
