7 Programmieren: Zusatz-Funktionen 148
7.4 Zusatz-F
unktionen für das Bahn
v
e
rhalt
en
7.4 Zusatz-Funktionen für das
Bahnverhalten
Ecken verschleifen: M90
Standardverhalten
Die TNC hält bei Positionier-Sätzen ohne Werkzeug-Radiuskorrektur
das Werkzeug an den Ecken kurz an (Genau-Halt).
Bei Programmsätzen mit Radiuskorrektur (RR/RL) fügt die TNC an
Außenecken automatisch einen Übergangskreis ein.

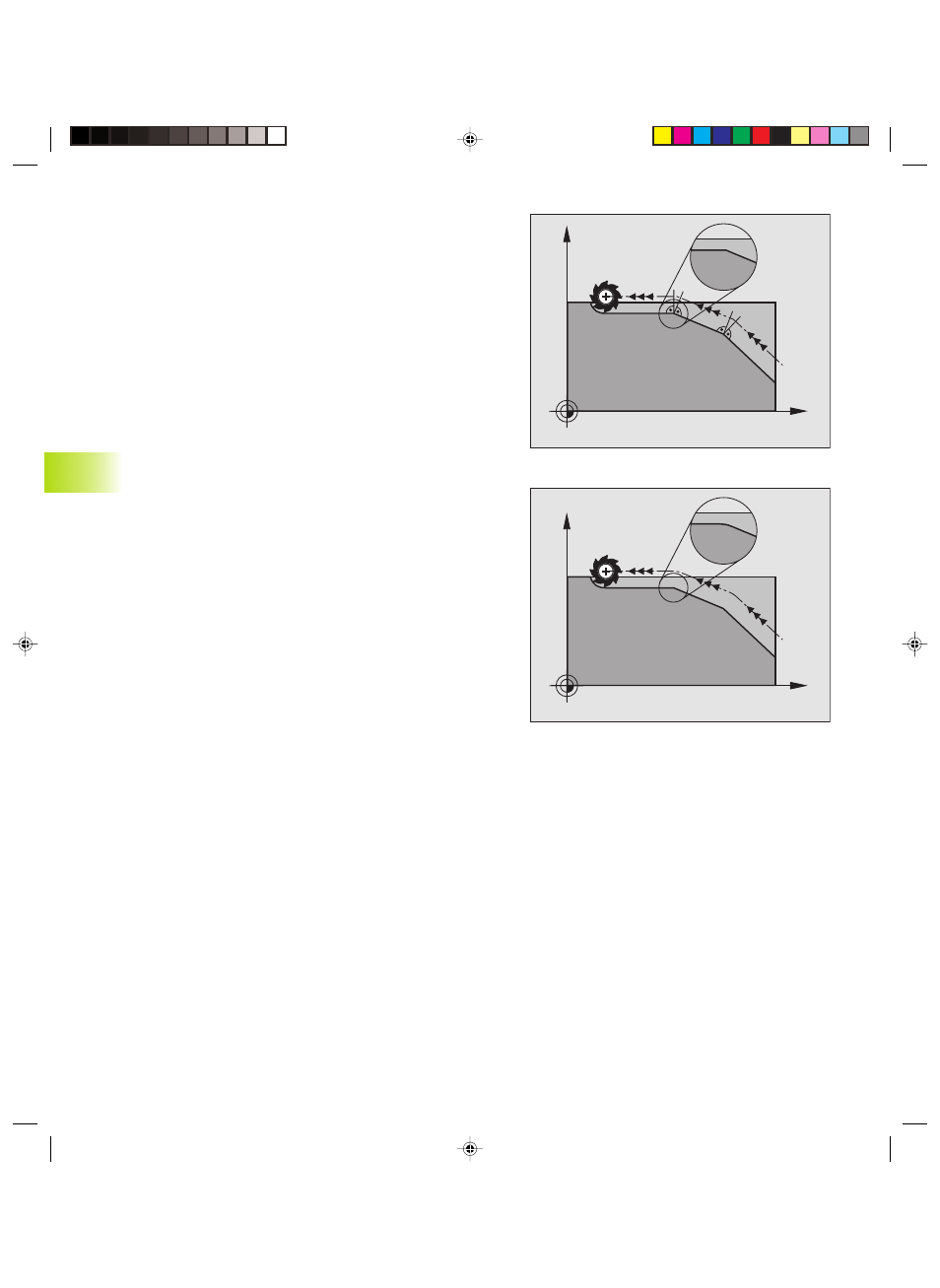

Verhalten mit M90
Das Werkzeug wird an eckigen Übergängen mit konstanter Bahn-
geschwindigkeit geführt: Die Ecken verschleifen und die Werkstück-
Oberfläche wird glatter. Zusätzlich verringert sich die Bearbeitungs-
zeit. Siehe Bild rechts Mitte.
Anwendungsbeispiel: Flächen aus kurzen Geradenstücken.
Wirkung
M90 wirkt nur in dem Programmsatz, in dem M90 programmiert ist.
M90 wird wirksam am Satz-Anfang. Betrieb mit Schleppabstand
muß angewählt sein.
X
Y
X
Y
