128 6 Programmieren: Konturen programmieren
6.6 Bahnbewegungen –
Freie Kontur-Programmierung FK
Grundlagen
Werkstückzeichnungen, die nicht NC-gerecht bemaßt sind, enthal-
ten oft Koordinaten-Angaben, die Sie nicht über die grauen Dialog-
Tasten eingeben können. So können z.B.
■ bekannte Koordinaten auf dem Konturelement oder in der Nähe
liegen,
■ Koordinaten-Angaben sich auf ein anderes Konturelement
beziehen oder
■ Richtungsangaben und Angaben zum Konturverlauf bekannt sein.
Solche Angaben programmieren Sie direkt mit der Freien Kontur-
Programmierung FK. Die TNC errechnet die Kontur aus den bekann-
ten Koordinaten-Angaben und unterstützt den Programmier-Dialog

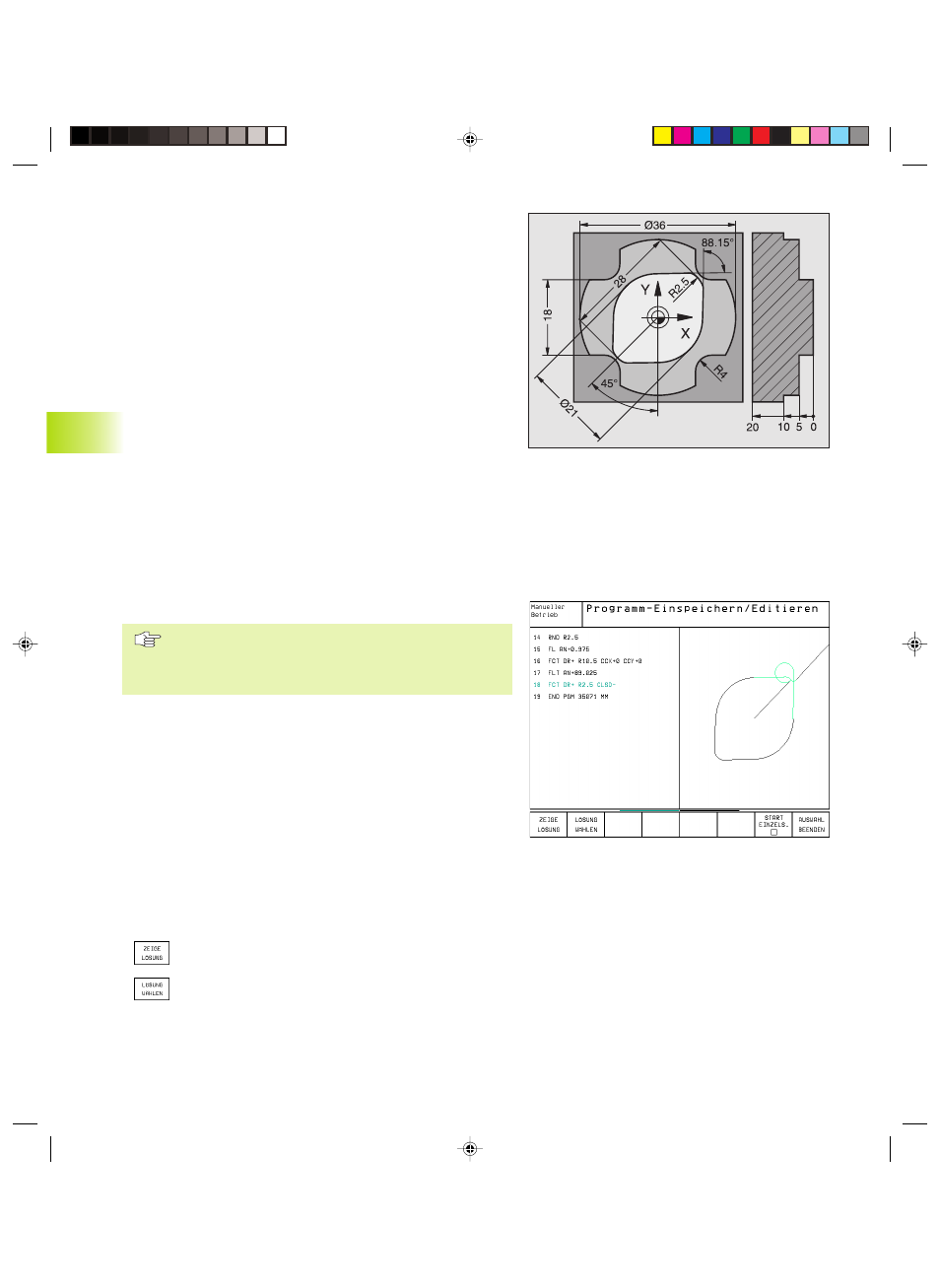

mit der interaktiven FK-Grafik. Das Bild rechts oben zeigt eine
Bemaßung, die Sie am einfachsten über die FK-Programmierung
eingeben.
Um FK-Programme auf älteren TNC-Steuerungen abzuarbeiten,
nutzen Sie die Konvertierungsfunktion (siehe „4.3 Standard Datei-
Verwaltung, FK-Programm in Klartext-Programm umwandeln“).
Grafik der FK-Programmierung
Um die Grafik bei der FK-Programmierung nutzen zu
können, wählen Sie die Bildschirm-Aufteilung PRO-
GRAMM + GRAFIK (siehe „1.3 Betriebsarten, Softkeys
zur Bildschirm-Aufteilung“)
Mit unvollständigen Koordinaten-Angaben läßt sich eine Werkstück-
Kontur oft nicht eindeutig festlegen. In diesem Fall zeigt die TNC
die verschiedenen Lösungen in der FK-Grafik an und Sie wählen die
richtige aus. Die FK-Grafik stellt die Werkstück-Kontur mit verschie-
denen Farben dar:
weiß Das Konturelement ist eindeutig bestimmt
grün Die eingegebenen Daten lassen mehrere Lösungen zu;
Sie wählen die richtige aus
rot Die eingegebenen Daten legen das Konturelement
noch nicht ausreichend fest; Sie geben weitere
Angaben ein
Wenn die Daten auf mehrere Lösungen führen und das Kontur-
element grün angezeigt wird, dann wählen Sie die richtige Kontur
wie folgt:
ú Softkey ZEIGE LÖSUNG so oft drücken, bis das
Konturelement richtig angezeigt wird
ú Das angezeigte Konturelement entspricht der
Zeichnung: Mit Softkey LÖSUNG WÄHLEN festlegen
