86 5 Programmieren: Werkzeuge
Zwischen zwei Programm-Sätzen mit unterschiedlicher
Radiuskorrektur RR und RL muß mindestens ein Satz
ohne Radiuskorrektur mit R0 stehen.
Eine Radiuskorrektur wird zum Ende des Satzes aktiv, in
dem sie das erste Mal programmiert wurde.
Sie können die Radiuskorrektur auch für Zusatzachsen
der Bearbeitungsebene aktivieren. Programmieren Sie
die Zusatzachsen auch in jedem nachfolgenden Satz, da
die TNC ansonsten die Radiuskorrektur wieder in der
Hauptachse durchführt.
Beim ersten Satz mit Radiuskorrektur RR/RL und beim
Aufheben mit R0 positioniert die TNC das Werkzeug
immer senkrecht auf den programmierten Start- oder
Endpunkt. Positionieren Sie das Werkzeug so vor dem
ersten Konturpunkt bzw. hinter dem letzten Konturpunkt,
daß die Kontur nicht beschädigt wird.

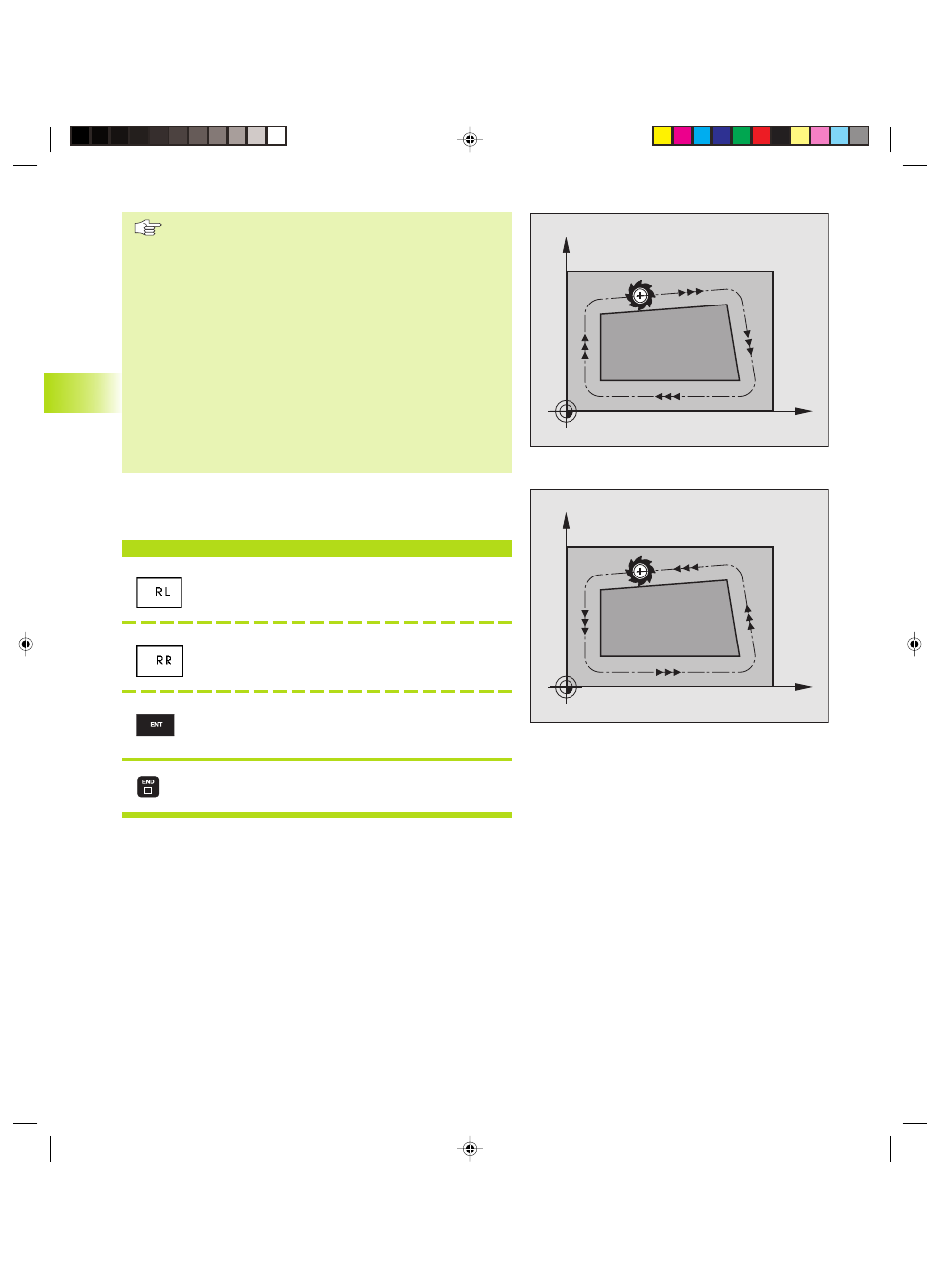

Eingabe der Radiuskorrektur
Bei der Programmierung einer Bahnbewegung erscheint nachdem
Sie die Koordinaten eingegeben haben folgende Frage:
Radiuskorr.: RL/RR/Keine Korr. ?
<
Werkzeugbewegung links von der programmier-
ten Kontur: Softkey RL drücken oder
Werkzeugbewegung rechts von der program-
mierten Kontur: Softkey RR drücken oder
Werkzeugbewegung ohne Radiuskorrektur bzw.
Radiuskorrektur aufheben: Taste ENT drücken
Dialog beenden: Taste END drücken
5
.3
W
e
rk
z
eug-K
or
rekt
ur
X
Y
RL
X
Y
RR
