97 HEIDENHAIN TNC 426, TNC 430
Neue Schnittdaten-Tabelle anlegen
ú Betriebsart Programm-Einspeichern/Editieren wählen
ú Datei-Verwaltung wählen: Taste PGM MGT drücken
ú Verzeichnis wählen, in dem die Schnittdaten-Tabellen gespeichert
sein müssen (Standard: TNC:\)
ú Beliebigen Dateinamen und Datei-Typ .CDT eingeben, mit Taste
ENT bestätigen

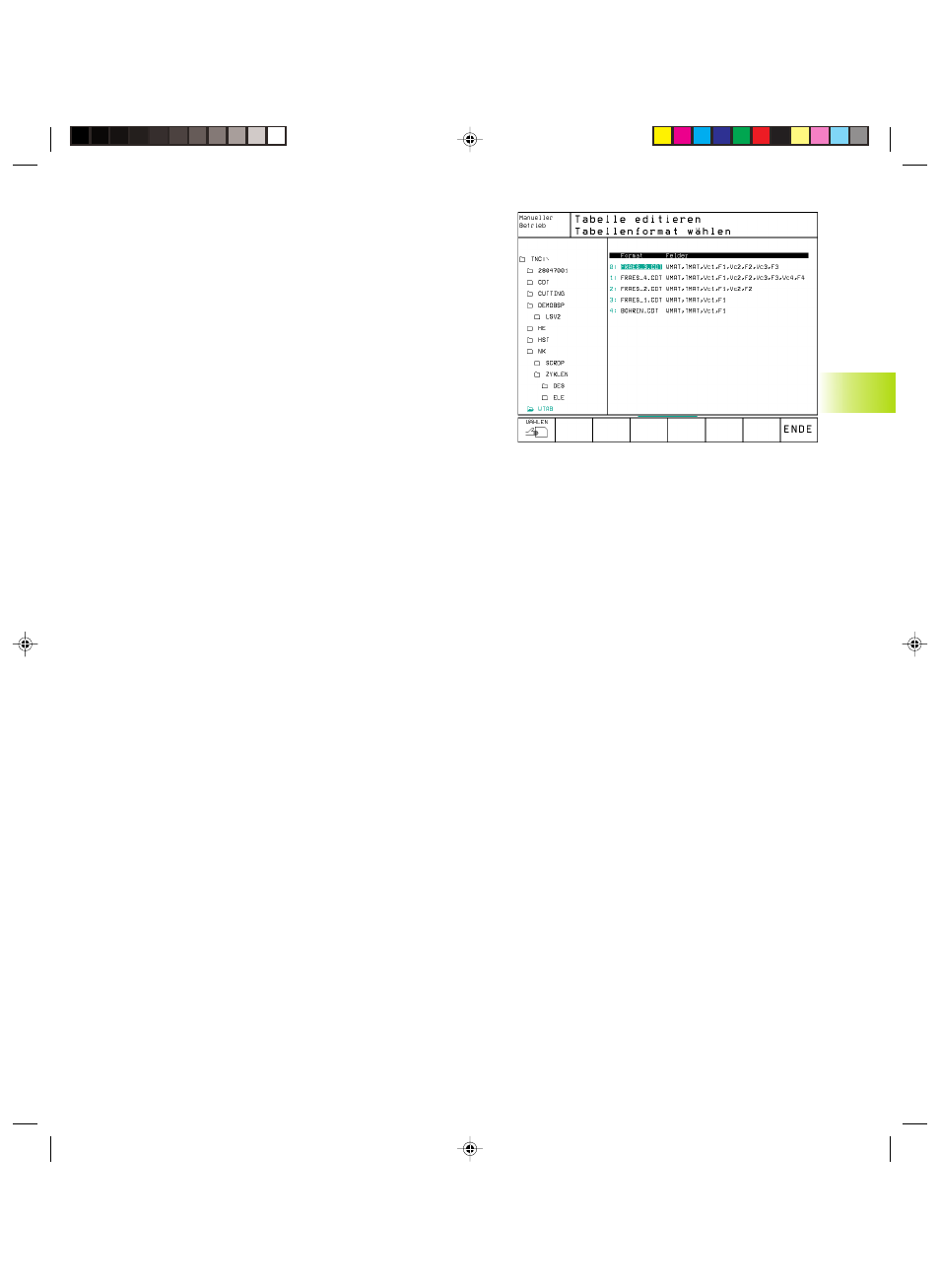

ú Die TNC zeigt in der rechten Bildschirmhälfte verschiedene
Tabellenformate an (maschinenabhängig, Beispiel siehe Bild
rechts oben), die sich in der Anzahl der Schnittgeschwindigkeit/
Vorschub-Kombinationen unterscheiden. Schieben Sie das
Hellfeld mit den Pfeiltasten auf das gewünschte Tabellenformat
und bestätigen mit der Taste ENT. Die TNC erzeugt eine neue
leere Schnittdaten-Tabelle
Erforderliche Angaben in der Werkzeug-Tabelle
■ Werkzeug-Radius – Spalte R (DR)
■ Anzahl der Zähne (nur bei Fräswerkzeugen) – Spalte CUT.
■ Werkzeugtyp – Spalte TYP
Der Werkzeugtyp beeinflusst die Berechnung des Bahnvor-
schubs:
Fräswerkzeuge: F = S • f
Z
• z
Alle anderen Werkzeuge: F = S • f
U
S = Spindeldrehzahl
f
Z
= Vorschub pro Zahn
f
U
= Vorschub pro Umdrehung
z = Anzahl der Zähne
■ Werkzeug-Schneidstoff – Spalte TMAT
■ Name der Schnittdaten-Tabelle, die für dieses Werkzeug verwen-
det werden soll – Spalte CDT
Den Werkzeugtyp, den Werkzeug-Schneidstoff und den Namen der
Schnittdaten-Tabelle wählen Sie in der Werkzeug-Tabelle über
Softkey (siehe „5.2 Werkzeug-Daten“).
