195 HEIDENHAIN TNC 426, TNC 430

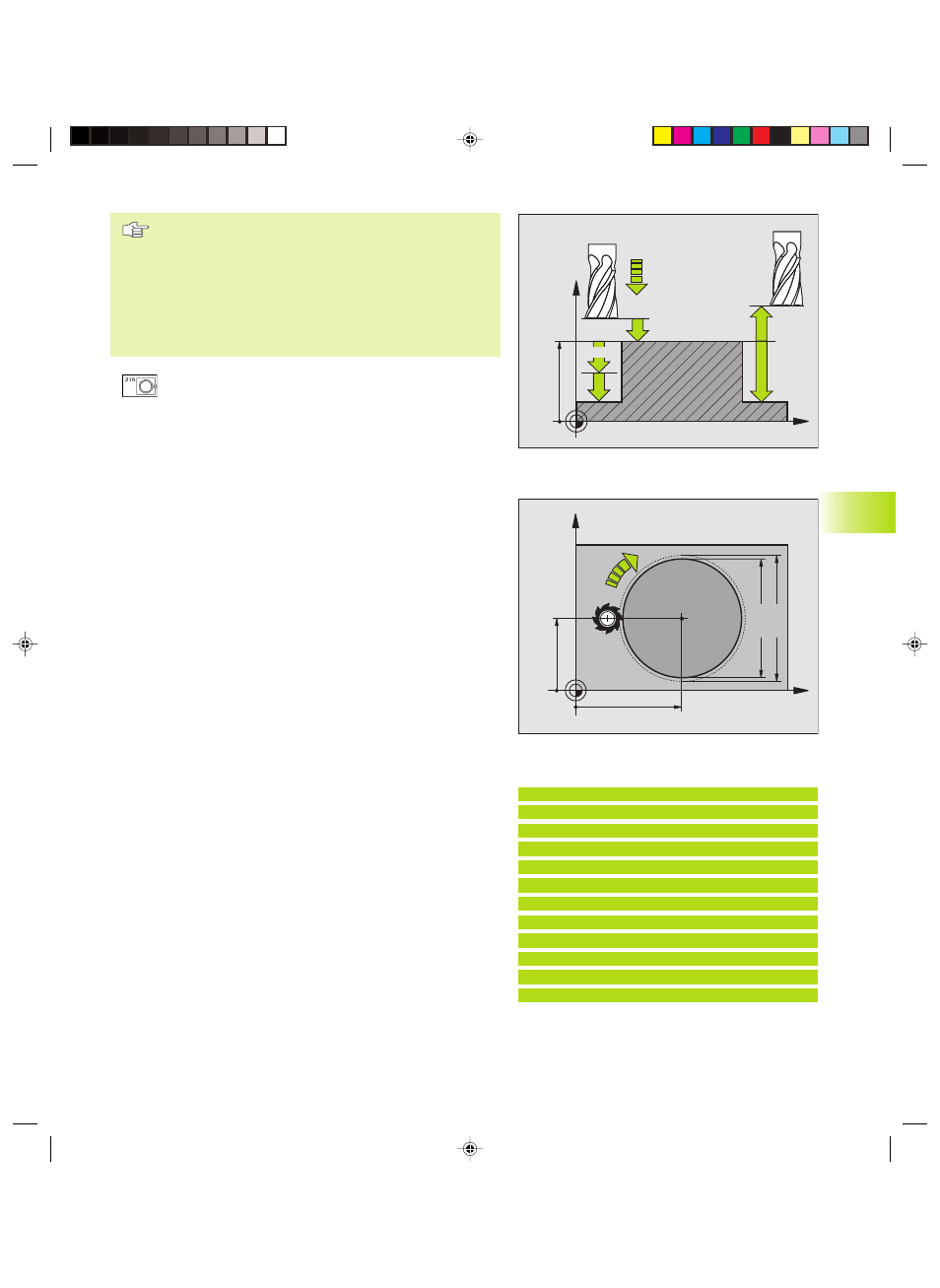

Beachten Sie vor dem Programmieren
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Wenn Sie den Zapfen aus dem Vollen heraus umfräsen
wollen, dann verwenden Sie einen Fräser mit einem über
Mitte schneidenden Stirnzahn (DIN 844). Geben Sie dann
für den Vorschub Tiefenzustellung einen kleinen Wert
ein.
ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú Tiefe Q201 (inkremental): Abstand zwischen Werk-
stück-Oberfläche und Zapfengrund
ú Vorschub Tiefenzustellung Q206: Verfahr-
geschwindigkeit des Werkzeugs beim Fahren auf
Tiefe in mm/min. Wenn Sie ins Material eintauchen,
dann kleinen Wert eingeben; wenn Sie im Freien
eintauchen, dann höheren Wert eingeben
ú Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben
ú Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
ú Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú 2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werkzeug
und Werkstück (Spannmittel) erfolgen kann
ú Mitte 1. Achse Q216 (absolut): Mitte des Zapfens in der
Hauptachse der Bearbeitungsebene
ú Mitte 2. Achse Q217 (absolut): Mitte des Zapfens in der
Nebenachse der Bearbeitungsebene
ú Rohteil--Durchmesser Q222: Durchmesser des
vorbearbeiteten Zapfens; Rohteil-Durchmesser größer
als Fertigteil-Durchmesser eingeben
ú Fertigteil-Durchmesser Q223: Durchmesser des fertig
bearbeiteten Zapfens; Fertigteil-Durchmesser kleiner
als Rohteil-Durchmesser eingeben
8.3 Zyklen zum F
räsen v
o
n
T
asc
hen,
Zapf
en und Nut
en
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q217
Q216
Q207
Q222
NC-Beispielsätze:
43 CYCL DEF 215 KREISZ. SCHLICHTEN
Q200=2 ;SICHERHEITS-ABST.
Q201=-20 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q202=5 ;ZUSTELL-TIEFE
Q207=500 ;VORSCHUB FRAESEN
Q203=+0 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q216=+50 ;MITTE 1. ACHSE
Q217=+50 ;MITTE 2. ACHSE
Q222=81 ;ROHTEIL-DURCHMESSER
Q223=80 ;FERTIGTEIL-DURCHM.
