HEIDENHAIN TNC 426, TNC 430
1.2 Bildschirm und Bedienfeld
Bildschirm

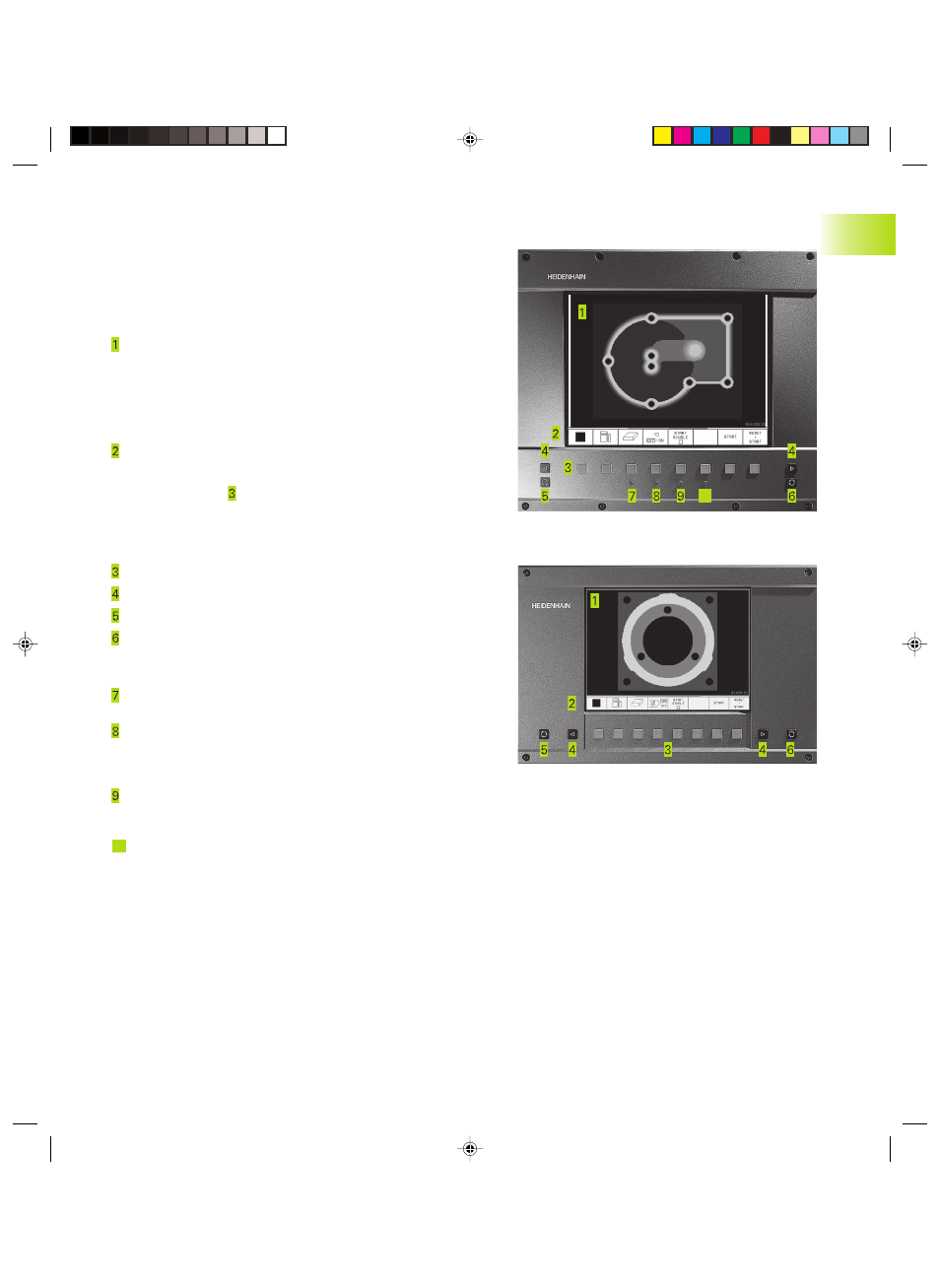

Die TNC ist wahlweise lieferbar mit dem Farb-Bildschirm BC 120
(CRT) oder dem Farb-Flachbildschirm BF 120 (TFT). Die Abbildung
rechts oben zeigt die Bedienelemente des BC 120, die Abbildung
rechts Mitte zeigt die Bedienelemente des BF 120:
Kopfzeile
Bei eingeschalteter TNC zeigt der Bildschirm in der Kopfzeile die
angewählten Betriebsarten an: Maschinen-Betriebsarten links
und Programmier-Betriebsarten rechts. Im größeren Feld der
Kopfzeile steht die Betriebsart, auf die der Bildschirm geschaltet
ist: dort erscheinen Dialogfragen und Meldetexte (Ausnahme:
Wenn die TNC nur Grafik anzeigt).
Softkeys
In der Fußzeile zeigt die TNC weitere Funktionen in einer Softkey-
Leiste an. Diese Funktionen wählen Sie über die darunter-
liegenden Tasten . Zur Orientierung zeigen schmale Balken
direkt über der Softkey-Leiste die Anzahl der Softkey-Leisten an,
die sich mit den außen angeordneten schwarzen Pfeil-Tasten
wählen lassen. Die aktive Softkey-Leiste wird als aufgehellter
Balken dargestellt.
Softkey-Wahltasten
Softkey-Leisten umschalten
Festlegen der Bildschirm-Aufteilung
Bildschirm-Umschalttaste für Maschinen- und Programmier-
Betriebsarten
Zusätzliche Tasten für BC 120
Bildschirm entmagnetisieren;
Hauptmenü zur Bildschirm-Einstellung verlassen
Hauptmenü zur Bildschirm-Einstellung wählen;
Im Hauptmenü:
Hellfeld nach unten verschieben
Im Untermenü:
Wert verkleinern
Bild nach links bzw. nach unten verschieben
Im Hauptmenü:
Hellfeld nach oben verschieben
Im Untermenü:
Wert vergrößern
Bild nach rechts bzw. nach oben verschieben
10
Im Hauptmenü:
Untermenü wählen
Im Untermenü:
Untermenü verlassen
Bildschirm-Einstellungen: Siehe nächste Seite
