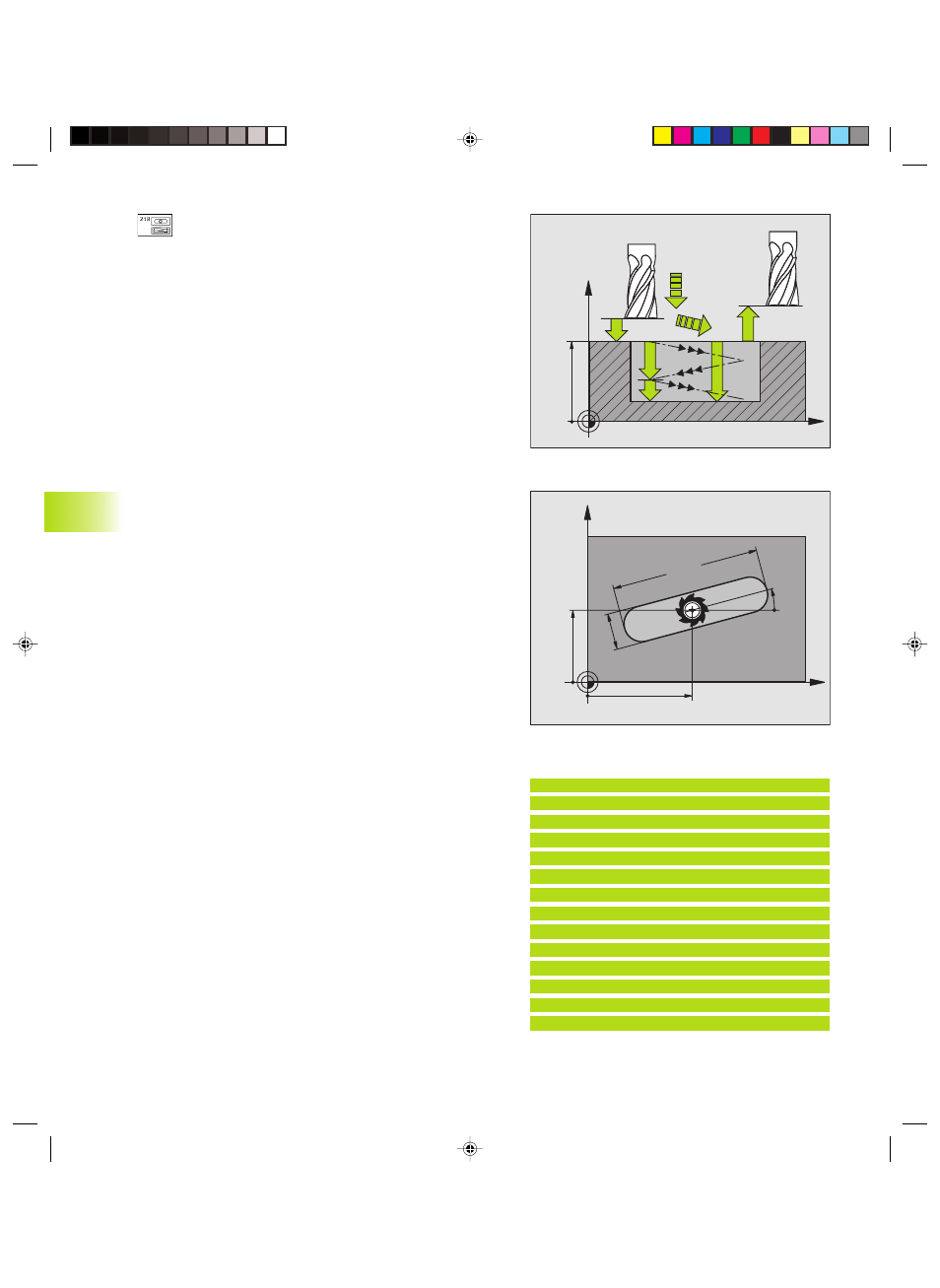

HEIDENHAIN TNC 426 (280 474) - Handbuch (Seite 214)

8 Programmieren: Zyklen 198
ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú Tiefe Q201 (inkremental): Abstand zwischen Werk-
stück-Oberfläche und Nutgrund
ú Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
ú Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug bei einer Pendelbewegung in der
Spindelachse insgesamt zugestellt wird
ú Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs-
Umfang festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten
ú Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te der Werkstück-Oberfläche
ú 2. Sicherheits-Abstand Q204 (inkremental):
Z-Koordinate, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann
ú Mitte 1. Achse Q216 (absolut): Mitte der Nut in der
Hauptachse der Bearbeitungsebene
ú Mitte 2. Achse Q217 (absolut): Mitte der Nut in der
Nebenachse der Bearbeitungsebene
ú 1. Seiten-Länge Q218 (Wert parallel zur Hauptachse der
Bearbeitungsebene): Längere Seite der Nut eingeben
ú 2. Seiten-Länge Q219 (Wert parallel zur Nebenachse
der Bearbeitungsebene): Breite der Nut eingeben;
wenn Nutbreite gleich Werkzeug-Durchmesser
eingegeben, dann schruppt die TNC nur (Langloch
fräsen)
ú Drehwinkel Q224 (absolut): Winkel, um den die
gesamte Nut gedreht wird; das Drehzentrum liegt im
Zentrum der Nut
ú Zustellung Schlichten Q338 (inkremental): Maß, um
welches das Werkzeug in der Spindelachse beim
Schlichten zugestellt wird. Q338=0: Schlichten in einer
Zustellung
8.3 Zyklen zum F
räsen v
o
n
T
asc
hen,
Zapf
en und Nut
en
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
NC-Beispielsätze:
51 CYCL DEF 210 NUT PENDELND
Q200=2 ;SICHERHEITS-ABST.
Q201=-20 ;TIEFE
Q207=500 ;VORSCHUB FRAESEN
Q202=5 ;ZUSTELL-TIEFE
Q215=0 ;BEARBEITUNGS-UMFANG
Q203=+0 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q216=+50 ;MITTE 1. ACHSE
Q217=+50 ;MITTE 2. ACHSE
Q218=80 ;1. SEITEN-LAENGE
Q219=12 ;2. SEITEN-LAENGE
Q224=+15 ;DREHLAGE
Q338=5 ;ZUST. SCHLICHTEN
