247 HEIDENHAIN TNC 426, TNC 430
MASSFAKTOR ACHSSP. (Zyklus 26)
Beachten Sie vor dem Programmieren
Koordinatenachsen mit Positionen für Kreisbahnen dürfen
Sie nicht mit unterschiedlichen Faktoren strecken oder
stauchen.
Für jede Koordinaten-Achse können Sie einen eigenen
achsspezifischen Massfaktor eingeben.
Zusätzlich lassen sich die Koordinaten eines Zentrums für
alle Massfaktoren programmieren.
Die Kontur wird vom Zentrum aus gestreckt oder zu ihm
hin gestaucht, also nicht unbedingt vom und zum aktuel-
len Nullpunkt – wie beim Zyklus 11 MASSFAKTOR.
Wirkung
Der MASSFAKTOR wirkt ab seiner Definition im Programm. Er wirkt
auch in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt
den aktiven Maßfaktor in der zusätzlichen Status-Anzeige an.
ú Achse und Faktor: Koordinatenachse(n) und Faktor(en)
der achsspezifischen Streckung oder Stauchung. Wert
positiv – maximal 99,999 999 – eingeben
ú Zentrums-Koordinaten: Zentrum der achsspezifischen
Streckung oder Stauchung
Die Koordinatenachsen wählen Sie mit Softkeys.
Rücksetzen
Zyklus MASSFAKTOR mit Faktor 1 für die entsprechende Achse
erneut programmieren
Beispiel
Achsspezifische Maßfaktoren in der Bearbeitungsebene

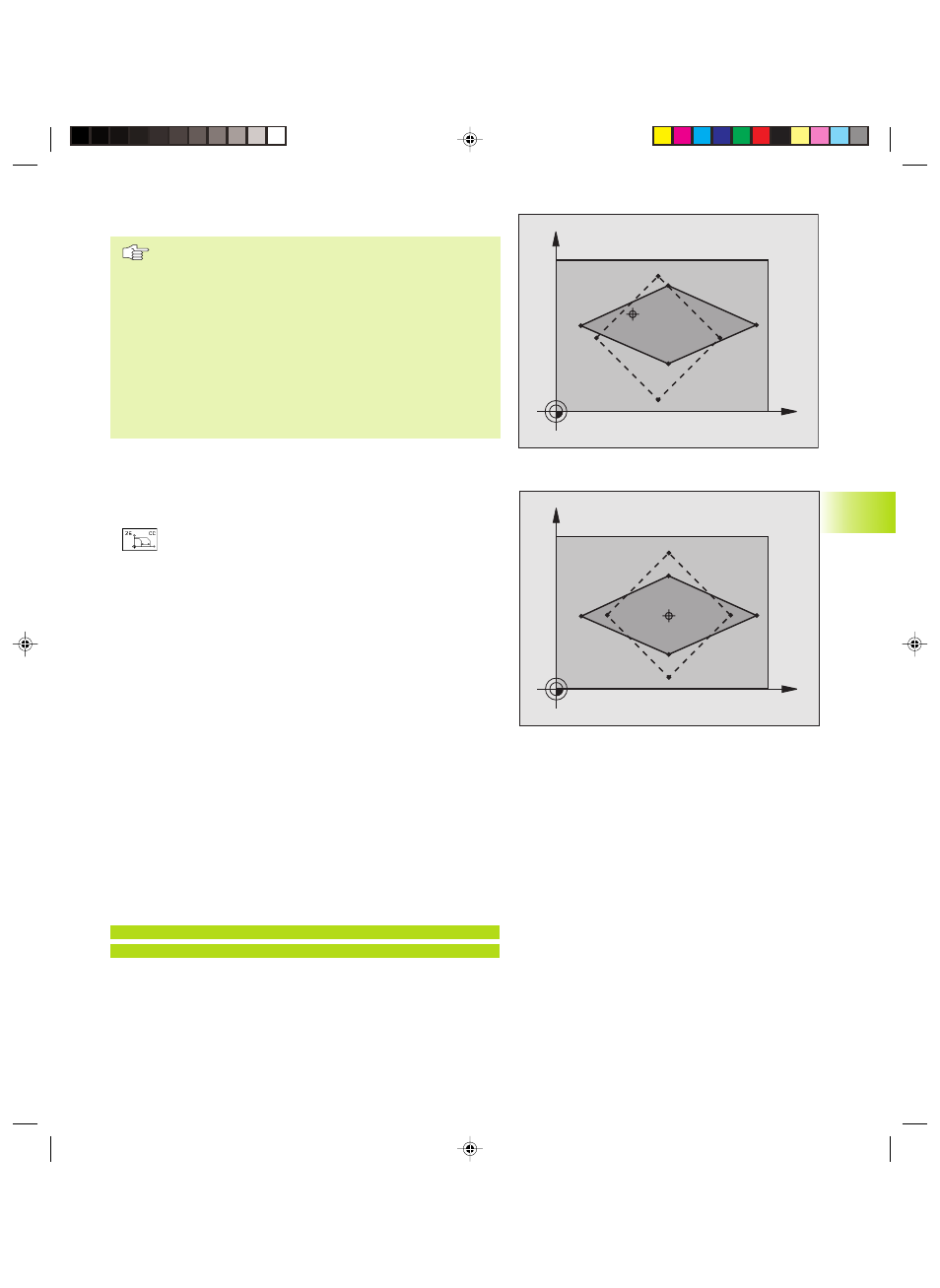

Gegeben: Viereck, siehe Grafik rechts unten
Ecke 1: X = 20,0 mm Y = 2,5 mm
Ecke 2: X = 32,5 mm Y = 15,0 mm
Ecke 3: X = 20,0 mm Y = 27,5 mm
Ecke 4: X = 7,5 mm Y = 15,0 mm
■ X-Achse um Faktor 1,4 strecken
■ Y-Achse um Faktor 0,6 stauchen
■ Zentrum bei CCX = 15 mm CCY = 20 mm
NC-Sätze Beispielsätze
CYCL DEF 26.0 MASSFAKTOR ACHSSP.
CYCL DEF 26.1 X1,4 Y0,6 CCX+15 CCY+20
8.7 Zyklen zur K
oor
dinat
en-Umr
ec
hnung
X
Y
CC
X
Y
CC
1
3
4 2
