239 HEIDENHAIN TNC 426, TNC 430
8.7 Zyklen zur Koordinaten-
Umrechnung
Mit Koordinaten-Umrechnungen kann die TNC eine einmal program-
mierte Kontur an verschiedenen Stellen des Werkstücks mit verän-
derter Lage und Größe ausführen. Die TNC stellt folgende Koordina-
ten-Umrechnungszyklen zur Verfügung:

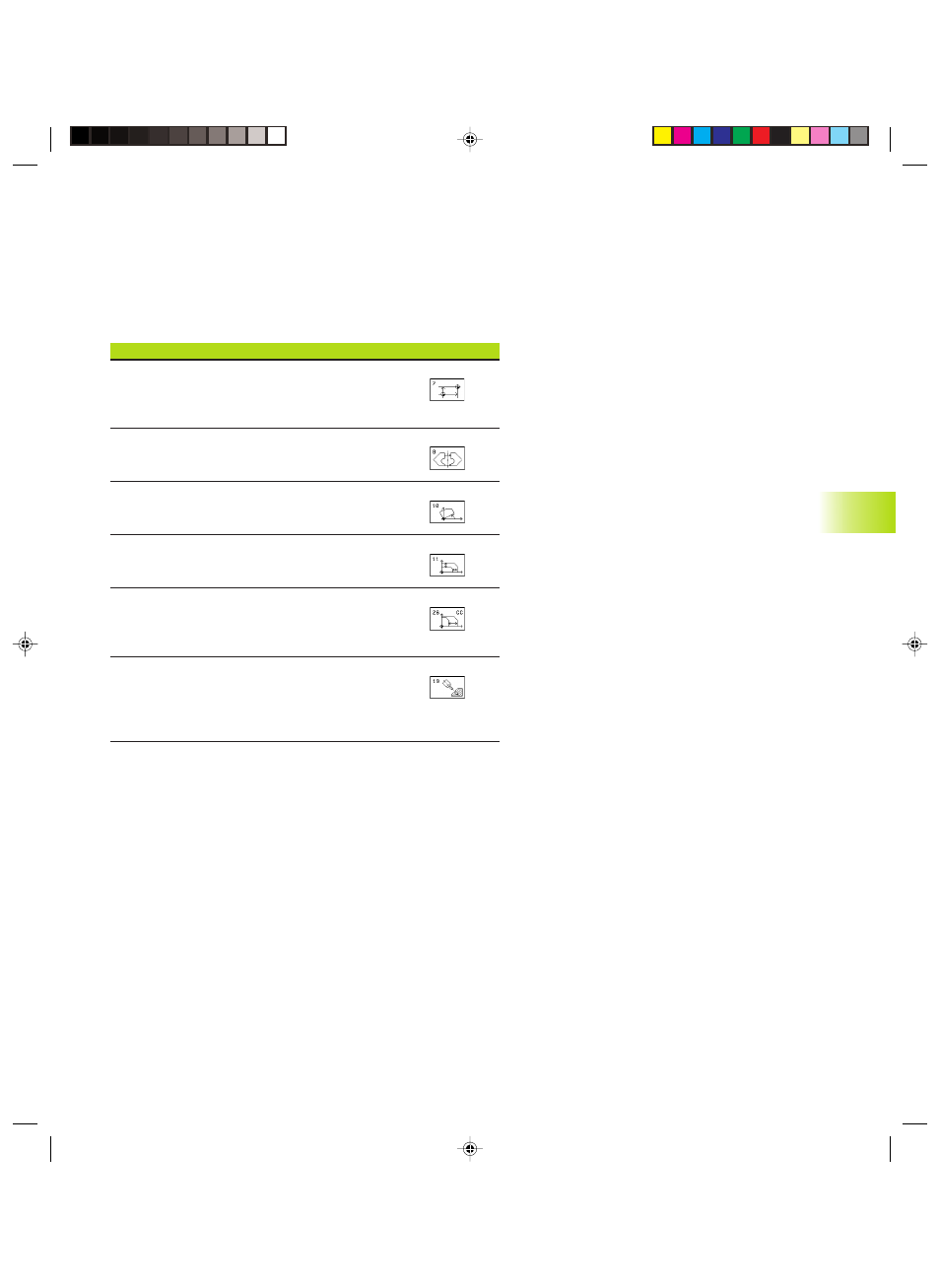

Zyklus Softkey
7 NULLPUNKT
Konturen verschieben direkt im Programm oder aus
Nullpunkt-Tabellen
8 SPIEGELN
Konturen spiegeln
10 DREHUNG
Konturen in der Bearbeitungsebene drehen
11 MASSFAKTOR
Konturen verkleinern oder vergrößern
26 ACHSSPEZIFISCHER MASSFAKTOR
Konturen verkleinern oder vergrößern mit
achsspezifischen Maßfaktoren
19 BEARBEITUNGSEBENE
Bearbeitungen im geschwenkten Koordinatensystem
durchführen für Maschinen mit Schwenkköpfen
und/oder Drehtischen
Wirksamkeit der Koordinaten-Umrechnungen
Beginn der Wirksamkeit: Eine Koordinaten-Umrechnung wird ab
ihrer Definition wirksam – wird also nicht aufgerufen. Sie wirkt so
lange, bis sie rückgesetzt oder neu definiert wird.
Koordinaten-Umrechnung rücksetzen:
■ Zyklus mit Werten für das Grundverhalten erneut definieren, z.B.
Maßfaktor 1,0
■ Zusatzfunktionen M02, M30 oder den Satz END PGM ausführen
(abhängig von Maschinen-Parameter 7300)
■ Neues Programm wählen
