193 HEIDENHAIN TNC 426, TNC 430

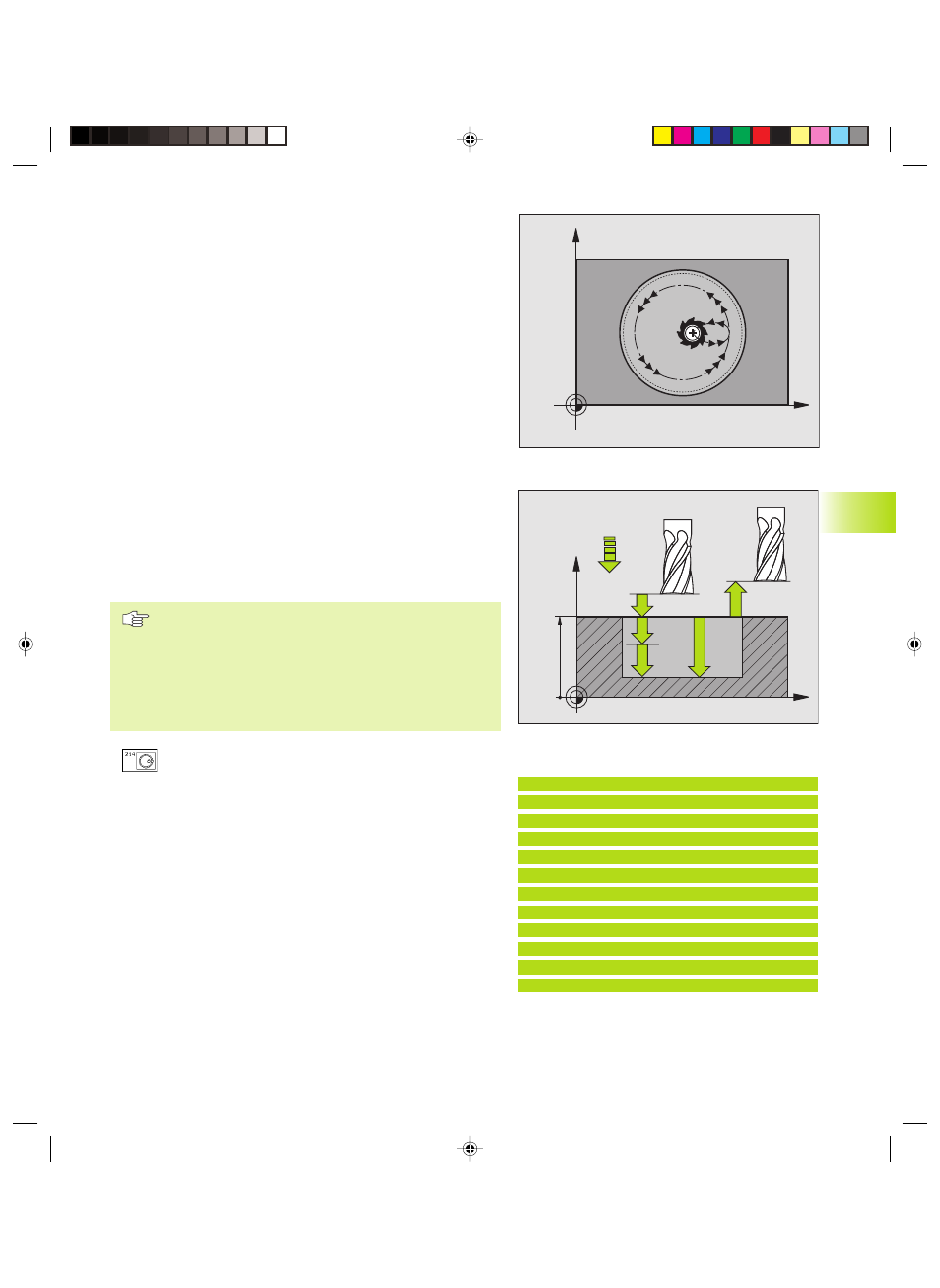

KREISTASCHE SCHLICHTEN (Zyklus 214)
1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf
den Sicherheits-Abstand, oder – falls eingegeben – auf den 2.
Sicherheits-Abstand und anschließend in die Taschenmittte
2 Von der Taschenmitte aus fährt das Werkzeug in der Bearbeitungs-
ebene auf den Startpunkt der Bearbeitung. Die TNC berücksichtigt
für die Berechnung des Startpunkts den Rohteil-Durchmesser
und den Werkzeug-Radius. Falls Sie den Rohteil-Durchmesser mit
0 eingeben, sticht die TNC in der Taschenmitte ein
3 Falls das Werkzeug auf dem 2. Sicherheits-Abstand steht, fährt die
TNC das Werkzeug im Eilgang FMAX auf den Sicherheits-Abstand
und von dort mit dem Vorschub Tiefenzustellung auf die erste
Zustell-Tiefe
4 Anschließend fährt das Werkzeug tangential an die Fertigteilkontur
und fräst im Gleichlauf einen Umlauf
5 Danach fährt das Werkzeug tangential von der Kontur zurück zum
Startpunkt in der Bearbeitungsebene
6 Dieser Vorgang (3 bis 5) wiederholt sich, bis die programmierte
Tiefe erreicht ist
7 Am Ende des Zyklus fährt die TNC das Werkzeug mit FMAX auf
den Sicherheits-Abstand oder – falls eingegeben – auf den
2. Sicherheits-Abstand und anschließend in die Mitte der Tasche
(Endposition = Startposition)
Beachten Sie vor dem Programmieren
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Wenn Sie die Tasche aus dem Vollen heraus schlichten
wollen, dann verwenden Sie einen Fräser mit einem über
Mitte schneidenden Stirnzahn (DIN 844) und geben
einen kleinen Vorschub Tiefenzustellung ein.
ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú Tiefe Q201 (inkremental): Abstand zwischen Werkstück-
Oberfläche und Taschengrund
ú Vorschub Tiefenzustellung Q206: Verfahr-
geschwindigkeit des Werkzeugs beim Fahren auf
Tiefe in mm/min. Wenn Sie ins Material eintauchen,
dann geben Sie einen kleineren Wert ein als in Q207
definiert
ú Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird
8.3 Zyklen zum F
räsen v
o
n
T
asc
hen,
Zapf
en und Nut
en
X
Y
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
NC-Beispielsätze:
42 CYCL DEF 214 KREIST. SCHLICHTEN
Q200=2 ;SICHERHEITS-ABST.
Q201=-20 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q202=5 ;ZUSTELL-TIEFE
Q207=500 ;VORSCHUB FRAESEN
Q203=+0 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q216=+50 ;MITTE 1. ACHSE
Q217=+50 ;MITTE 2. ACHSE
Q222=79 ;ROHTEIL-DURCHMESSER
Q223=80 ;FERTIGTEIL-DURCHM.
