8 Programmieren: Zyklen 212

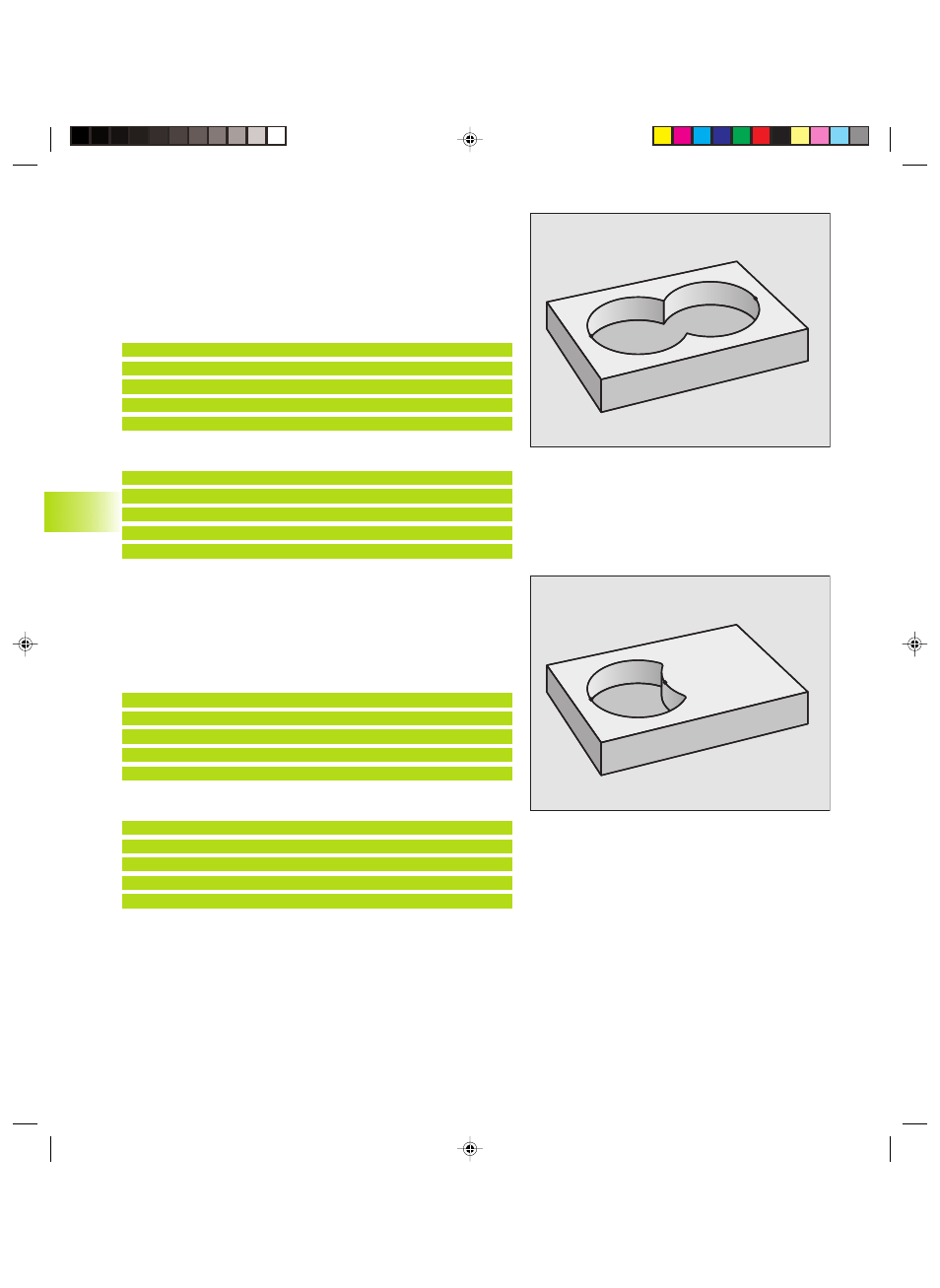

„Summen“ -Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten
Fläche sollen bearbeitet werden:
■ Die Flächen A und B müssen Taschen sein.
■ Die erste Tasche (in Zyklus 14) muß außerhalb der zweiten
beginnen.
Fläche A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Fläche B:
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
„Differenz“ -Fläche
Fläche A soll ohne den von B überdeckten Anteil bearbeitet wer-
den:
■ Fläche A muß Tasche und B muß Insel sein.
■ A muß außerhalb B beginnen.
Fläche A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Fläche B:
56 LBL 2
57 L X+90 Y+50 RL
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
8.5 SL
-Zyklen
A
B
A
B
