12 MOD-Funktionen
336
12.11 Programmiersprache für $MDI
wählen
Mit der MOD-Funktion Programm-Eingabe schalten Sie der Pro-
grammierung der Datei $MDI um:
■
$MDI.H im Klartext-Dialog programmieren:
Programm-Eingabe: HEIDENHAIN
■
$MDI.I gemäß DIN/ISO programmieren:
Programm-Eingabe: ISO
12.12 Achsauswahl für
L-Satz-Generierung
Im Eingabe-Feld für die Achsauswahl legen Sie fest, welche Koordi-
naten der aktuellen Werkzeug-Position in einen L-Satz übernommen
werden. Die Generierung eines separaten L-Satzes erfolgt mit der
Taste „Ist-Position übernehmen“. Die Auswahl der Achsen erfolgt
wie bei Maschinen-Parametern bitorientiert:
Achsauswahl
%11111
X, Y, Z, IV., V. Achse übernehmen
Achsauswahl
%01111
X, Y, Z, IV. Achse übernehmen
Achsauswahl
%00111
X, Y, Z Achse übernehmen
Achsauswahl
%00011
X, Y Achse übernehmen
Achsauswahl
%00001
X Achse übernehmen
12.13 Verfahrbereichs-Begrenzungen
eingeben, Nullpunkt-Anzeige

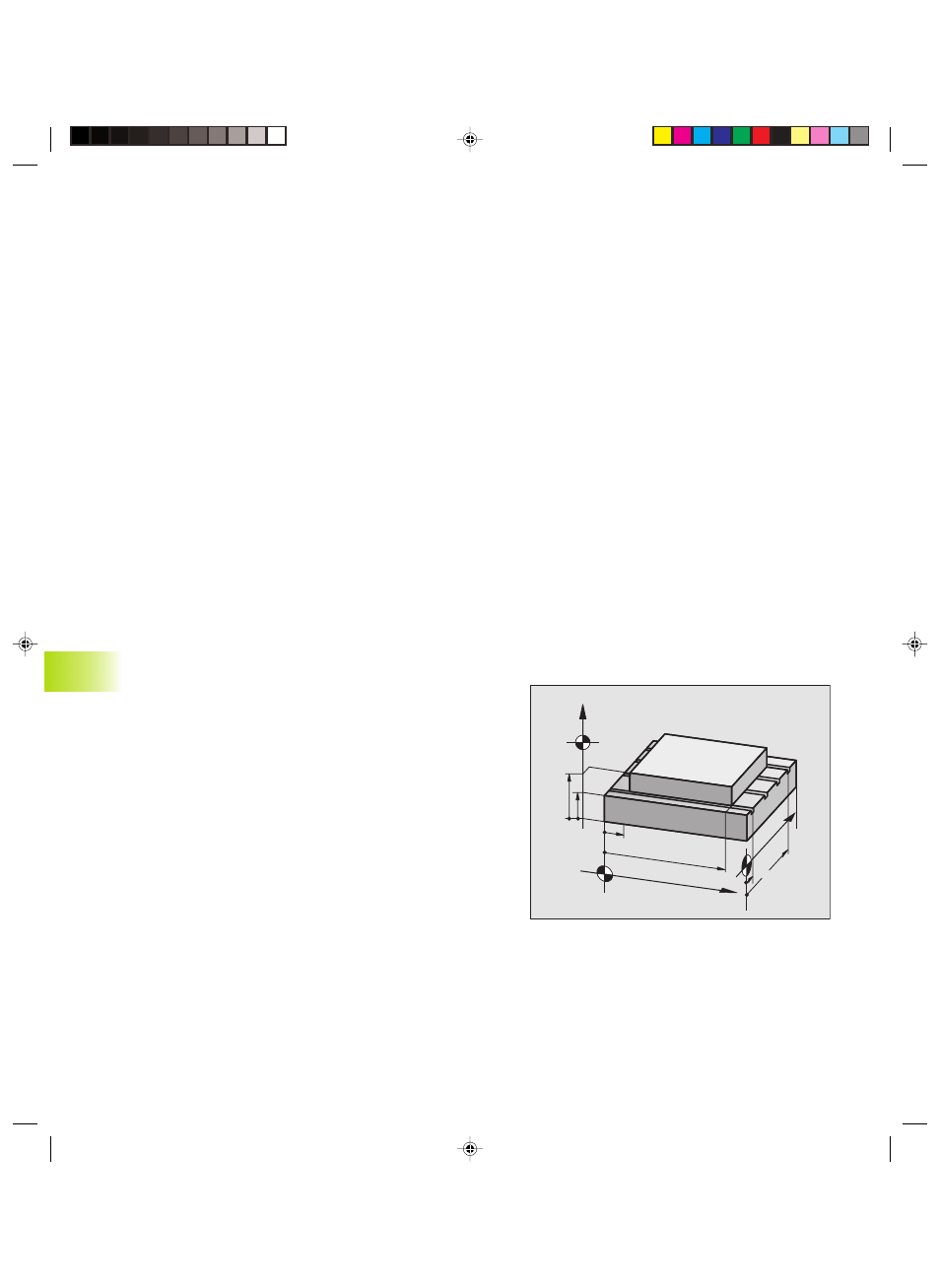

Innerhalb des maximalen Verfahrbereichs können Sie den tatsächlich
nutzbaren Verfahrweg für die Koordinatenachsen einschränken.
Anwendungsbeispiel: Teilapparat gegen Kollisionen sichern
Der maximale Verfahrbereich ist durch Software-Endschalter be-
grenzt. Der tatsächlich nutzbare Verfahrweg wird mit der MOD-
Funktion ENDSCHALTER eingeschränkt: Dazu geben Sie die
Maximalwerte in positiver und negativer Richtung der Achsen
bezogen auf den Maschinen-Nullpunkt ein. Wenn Ihre Maschine
über mehrere Verfahrbereiche verfügt, können Sie die Begrenzung
für jeden Verfahrbereich separat einstellen (Softkey ENDSCHALTER
(1) bis ENDSCHALTER (3)).
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min
X
max
