8 Programmieren: Zyklen 170
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0
programmieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest.
ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú Tiefe Q201 (inkremental): Abstand zwischen Werk-
stück-Oberfläche und Bohrungsgrund (Spitze des
Bohrkegels)
ú Vorschub Tiefenzustellung Q206: Verfahrgeschwindig-
keit des Werkzeugs beim Bohren in mm/min
ú Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
■ Zustell-Tiefe und Tiefe gleich sind
■ die Zustell-Tiefe größer als die Tiefe ist
Die Tiefe muß kein Vielfaches der Zustell-Tiefe sein
ú Verweilzeit oben Q210: Zeit in Sekunden, die das
Werkzeug auf Sicherheits-Abstand verweilt, nachdem
es die TNC zum Entspanen aus der Bohrung heraus-
gefahren hat
ú Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú 2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann
ú Abnahmebetrag Q212 (inkremental): Wert, um den die
TNC die Zustell-Tiefe nach jeder Zustellung verkleinert
ú Anz. Spanbrüche bis Rückzug Q213: Anzahl der
Spanbrüche bevor die TNC das Werkzeug aus der
Bohrung zum Entspanen herausfahren soll. Zum
Spanbrechen zieht die TNC das Werkzeug jeweils um
den Rückzugswert Q256 zurück
ú Minimale Zustell-Tiefe Q205 (inkremental): Falls Sie
einen Abnahmebetrag eingegeben haben, begrenzt
die TNC die Zustellung auf den mit Q205 eingegeben
Wert
ú Verweilzeit unten Q211: Zeit in Sekunden, die das
Werkzeug am Bohrungsgrund verweilt
ú Vorschub Rückzug Q208: Verfahrgeschwindigkeit des
Werkzeugs beim Herausfahren aus der Bohrung in mm/
min. Wenn Sie Q208=0 eingeben, dann fährt TNC mit
Vorschub Q206 heraus
ú Rückzug bei Spanbruch Q256 (inkremental): Wert, um
die die TNC das Werkzeug beim Spanbrechen zurück-
fährt

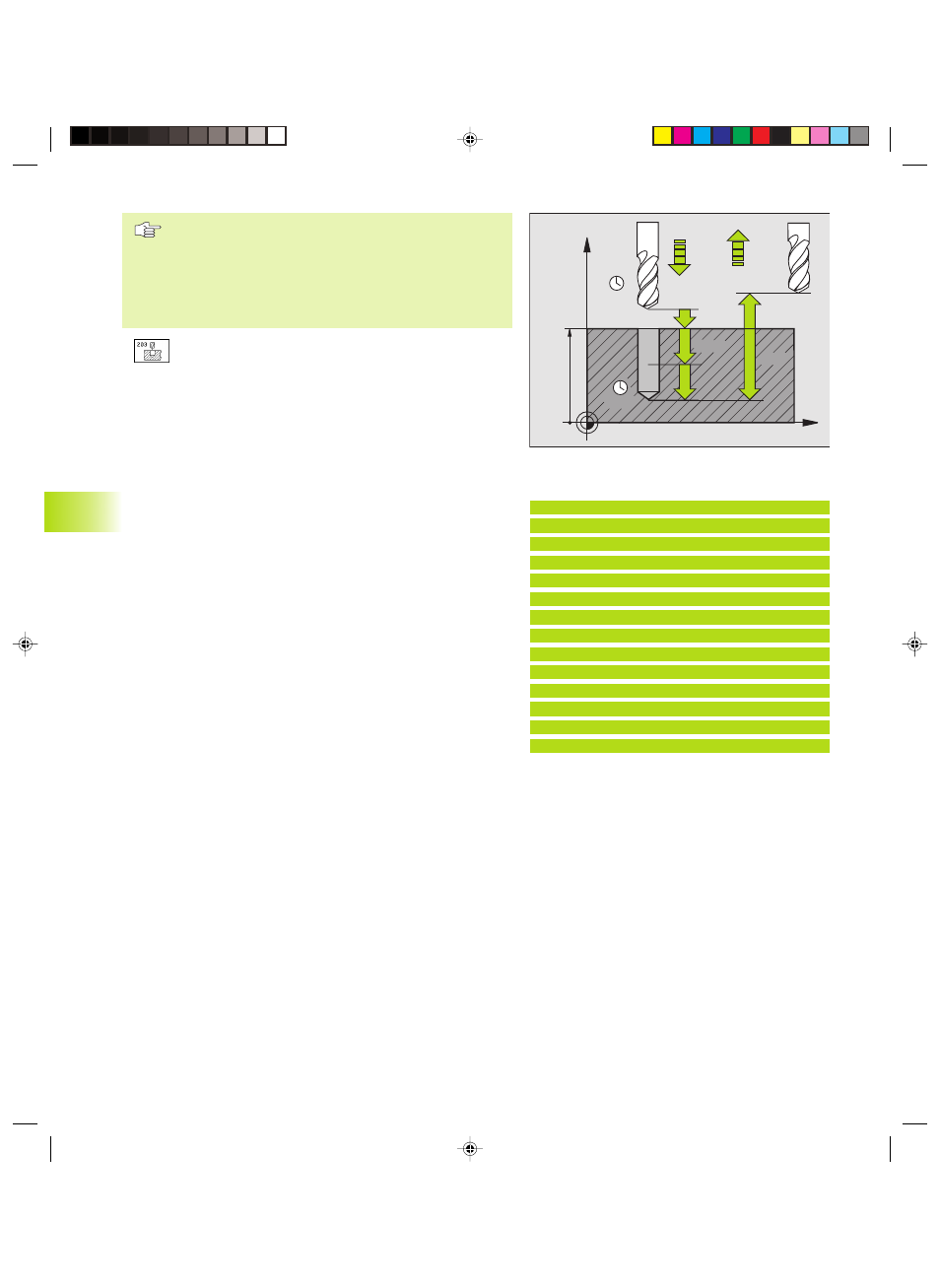

X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
8.2 Bohrzyklen
NC-Beispielsätze:
10 CYCL DEF 203 UNIVERSAL-BOHREN
Q200=2 ;SICHERHEITS-ABST.
Q201=-20 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q202=5 ;ZUSTELL-TIEFE
Q210=0 ;VERWEILZEIT OBEN
Q203=+0 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q212=0.2 ;ABNAHMEBETRAG
Q213=3 ;SPANBRUECHE
Q205=3 ;MIN. ZUSTELL-TIEFE
Q211=0.25 ;VERWEILZEIT UNTEN
Q208=500 ;VORSCHUB RUECKZUG
Q256=0.2 ;RZ BEI SPANBRUCH
