8 Programmieren: Zyklen 226

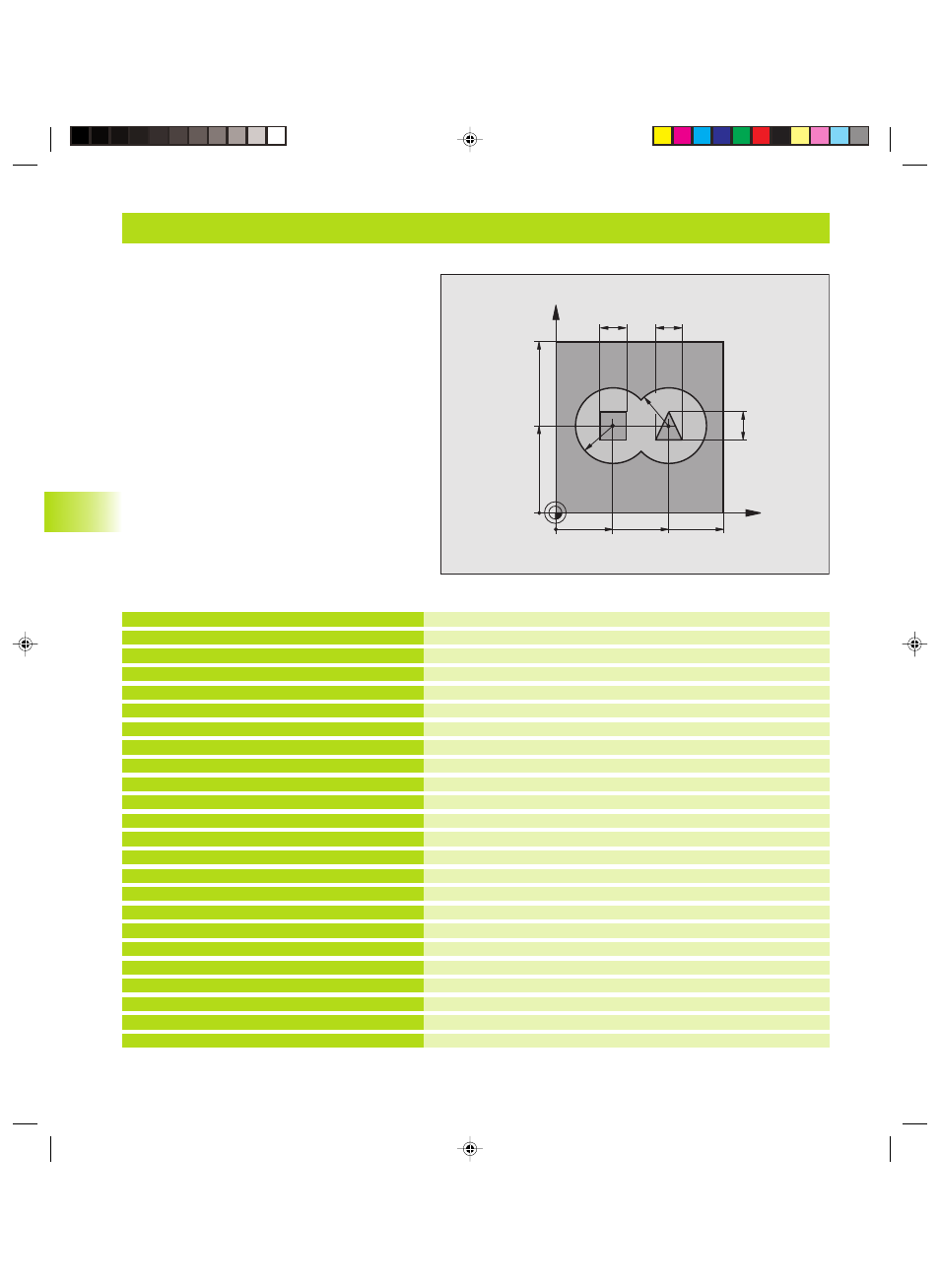

Beispiel: Überlagerte Konturen vorbohren, schruppen, schlichten
Rohteil-Definition
Werkzeug-Definition Bohrer
Werkzeug-Definition Schruppen/Schlichten
Werkzeug-Aufruf Bohrer
Werkzeug freifahren
Kontur-Unterprogramme festlegen
Allgemeine Bearbeitungs-Parameter festlegen
Zyklus-Definition Vorbohren
Zyklus-Aufruf Vorbohren
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
4 TOOL DEF 2 L+0 R+6
5 TOOL CALL 1 Z S2500
6 L Z+250 R0 F MAX
7 CYCL DEF 14.0 KONTUR
8 CYCL DEF 14.1 KONTURLABEL 1 /2 /3 /4
9 CYCL DEF 20.0 KONTUR-DATEN
Q1=-20 ;FRAESTIEFE
Q2=1 ;BAHN-UEBERLAPPUNG
Q3=+0,5 ;AUFMASS SEITE
Q4=+0,5 ;AUFMASS TIEFE
Q5=+0 ;KOOR. OBERFLAECHE
Q6=2 ;SICHERHEITS-ABST.
Q7=+100 ;SICHERE HOEHE
Q8=0,1 ;RUNDUNGSRADIUS
Q9=-1 ;DREHSINN
10 CYCL DEF 21.0 VORBOHREN
Q10=5 ;ZUSTELL-TIEFE
Q11=250 ;VORSCHUB TIEFENZ.
Q13=2 ;AUSRAEUM-WERKZEUG
11 CYCL CALL M3
X
Y
35
50
100
100
16
16
R25
65
16
R25
8.5 SL
