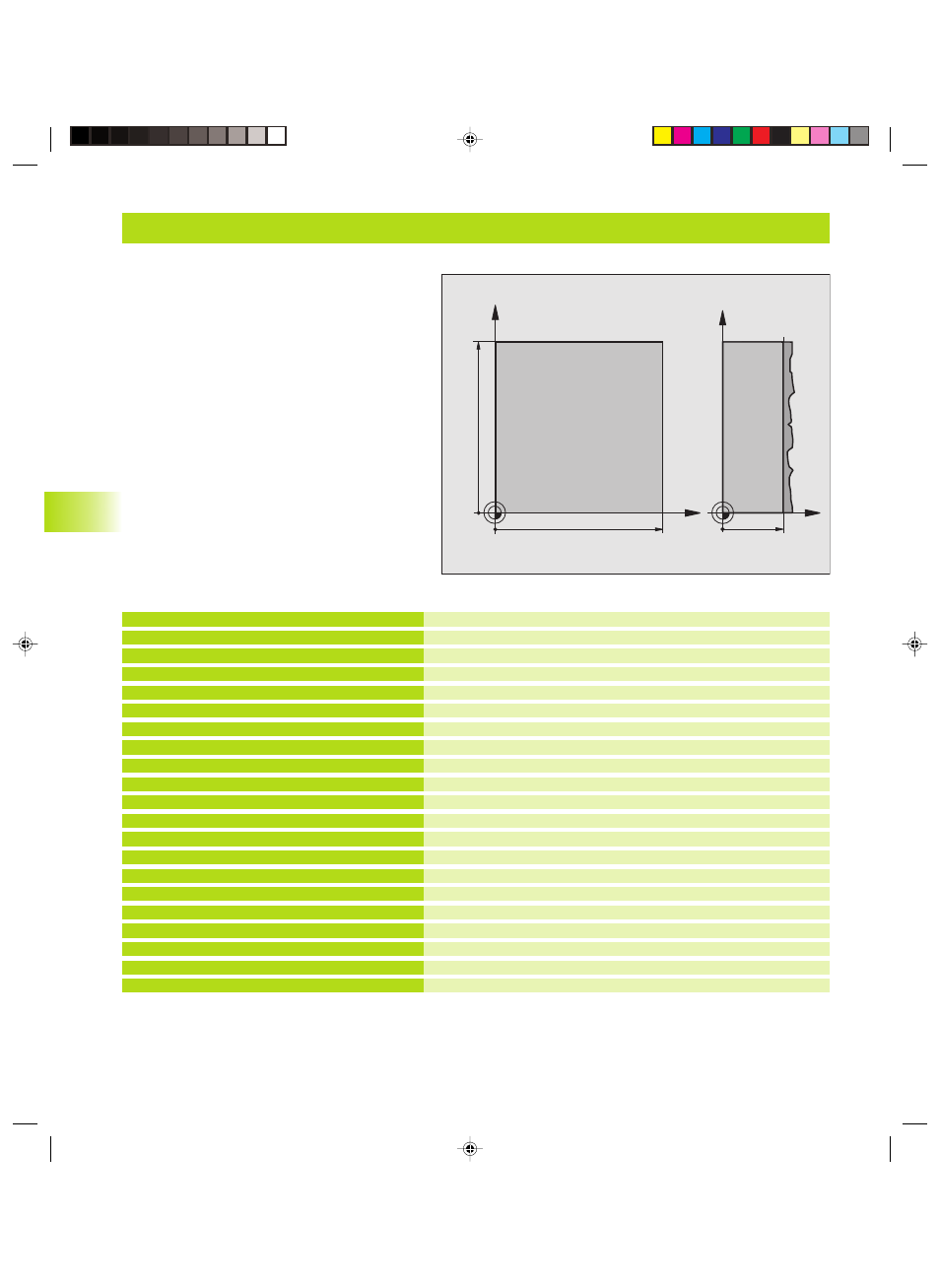

Beispiel: Abzeilen
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Zyklus-Definition Abzeilen
Vorpositionieren in die Nähe des Startpunkts
Zyklus-Aufruf
Werkzeug freifahren, Programm-Ende
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S3500
5 L Z+250 R0 F MAX
6 CYCL DEF 230 ABZEILEN
Q225=+0 ;START 1. ACHSE
Q226=+0 ;START 2. ACHSE
Q227=+35 ;START 3. ACHSE
Q218=100 ;1. SEITEN-LAENGE
Q219=100 ;2. SEITEN-LAENGE
Q240=25 ;ANZAHL SCHNITTE
Q206=250 ;F TIEFENZUST.
Q207=400 ;F FRAESEN
Q209=150 ;F QUER
Q200=2 ;SICHERHEITSABST.
7 L X+-25 Y+0 R0 F MAX M3
8 CYCL CALL
9 L Z+250 R0 F MAX M2
10 END PGM C230 MM
